Comparatif technique : panneau LED standard vs gamme professionnelle haute efficacité
| Caractéristique technique | Panneau LED standard | Panneau LED Pro (Haute Qualité) |
|---|---|---|
| Rendement lumineux | 75 à 100 lm/W | 120 à 137 lm/W |
| Flux lumineux total | 1620 lm à 3600 lm | 3600 lm à 4800 lm |
| Puissance électrique | 18W à 48W | 36W à 48W |
| Formats & Design | 30x30cm, 60x30cm, 60x60cm, 120x30cm (cadre alu, blanc, noir) | 60x60cm, 120x30cm |
| Angle de diffusion | 120° | 90° à 120° |
| Température de couleur | Blanc chaud, blanc neutre, blanc froid | Blanc neutre, blanc froid, CCT (Variable) |
| Confort visuel | UGR > 19 / Driver standard | UGR < 19 / Driver Flicker-Free (Sans scintillement) |
| Durée de vie estimée (L70) | 25 000 heures | 40 000 heures |
| Garantie constructeur | 2 ans | 5 ans |
| Éligibilité primes CEE | Non | Oui (Rendement > 120 lm/W) |
| Domaines d application | Résidentiel, couloirs, zones de passage | Bureaux, magasins, hôpitaux, centres commerciaux, ERP |
Qu'est-ce qu'un panneau LED ? Définition & principes techniques
Définition : panneau LED et dalle LED, c'est la même chose ?
Panneau LED et dalle LED sont des termes synonymes. Il s'agit d'une surface lumineuse plane composée d'une structure sandwich : un circuit de LED + un diffuseur opalescent + une armature en aluminium. À ne pas confondre avec un cadre lumineux, qui est simplement un contour lumineux sans surface éclairante au centre.
Comment fonctionne un panneau lumineux LED ?
Un panneau lumineux LED repose sur le principe de l'électroluminescence : des semi-conducteurs émettent de la lumière sous courant électrique, sans générer la chaleur excessive d'une ampoule incandescente.
- Absence d'effet thermique (contrairement aux halogènes).
- Durée de vie : 40 000 heures en technologie professionnelle.
- Rendement énergétique : 75 lm/W (gamme standard) à 137 lm/W (pro haute efficacité).
- Allumage instantané, sans préchauffage.
La transition vers un panneau LED : relamping et économies d'énergie
Qu'est-ce que le relamping LED et pourquoi le faire maintenant ?
Le relamping consiste à remplacer votre ancien éclairage fluorescent ou halogène par des panneaux LED. Cette transition est devenue quasi-obligatoire : les néons et tubes fluorescents sont progressivement interdits en Europe. Le retour sur investissement (ROI) intervient en 2-4 ans grâce aux économies d'électricité et à la suppression des frais de maintenance.
CONSEIL PRO : un ancien bloc 4 tubes fluorescents 18W (72W total) se remplace exactement par un panneau LED 60x60cm de 36W ou 40W. Économie immédiate : 32W par luminaire. Sur 200 luminaires, c'est 6 400W économisés et une meilleure qualité lumineuse.
Économie d'énergie et empreinte carbone : les chiffres concrets
| Technologie | Puissance | Durée de vie | Coût annuel (€/luminaire) | CO₂ évité/an |
|---|---|---|---|---|
| 4 tubes fluorescents 18W | 72W | 15 000h | ~35€ | - |
| Panneau LED 40W (remplacement) | 40W | 40 000h | ~19€ | ~16kg |
Les paramètres fondamentaux pour choisir un panneau LED
Lumens, lux et rendement lumineux
Le lumen (lm) est le flux lumineux total émis par la source. Le lux (lx) est l'éclairement réel reçu sur une surface. Il dépend de la distance. Plus la surface à éclairer est grande, moins l'éclairement en lux augmente pour une même puissance.
| Format | Puissance | Flux nominal | Rendement (lm/W) | Usage conseillé |
|---|---|---|---|---|
| Panneau LED 30x30cm | 18W | 1 620 lm | 90 lm/W | Couloir, sanitaires, petits espaces |
| Panneau LED 60x30cm | 36W | 3 240 lm | 90 lm/W | Bureau individuel, zone de passage |
| Panneau LED 60x60cm | 40W | 4 000 à 5 480 lm | 100 à 137 lm/W (Pro) | Open space, magasin, centre commercial |

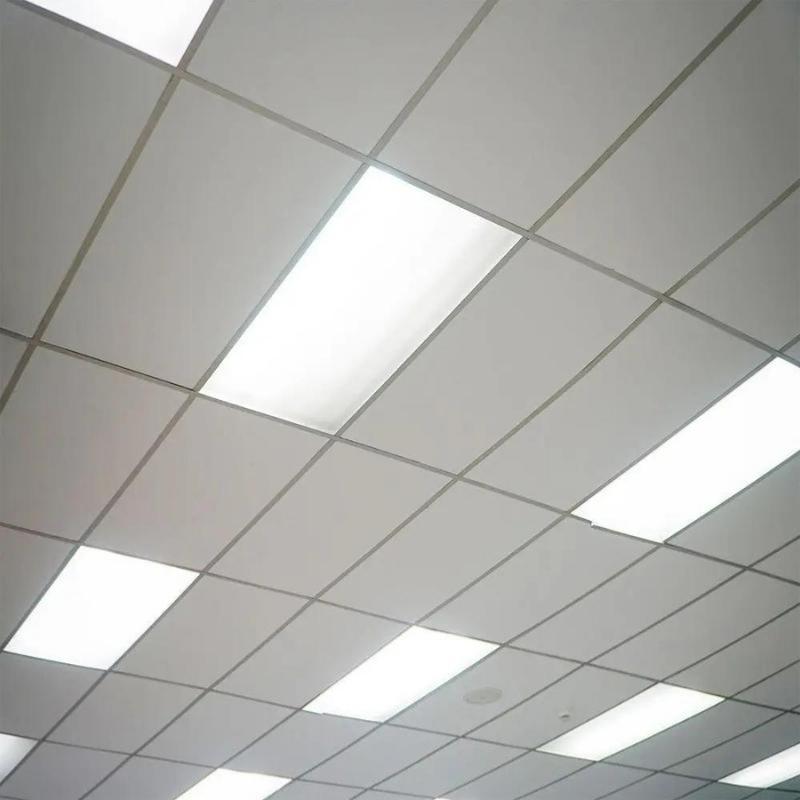

| Panneau LED 120x30cm | 48W | 4 320 à 6 576 lm | 90 à 137 lm/W (Pro) | Bureau, salle de réunion, rangée continue |
Température de couleur (Kelvins) : blanc chaud, blanc neutre ou blanc froid ?
| Température | Gamme | Usage recommandé |
|---|---|---|
| Blanc chaud | 2 300-3 500K | Résidentiel, détente, ambiance chaleureuse |
| Blanc neutre | 4 000-5 500K | Bureaux, zones commerciales, concentration maximale |
| Blanc froid | >6 000K | Ateliers, milieux médicaux, vision précise |

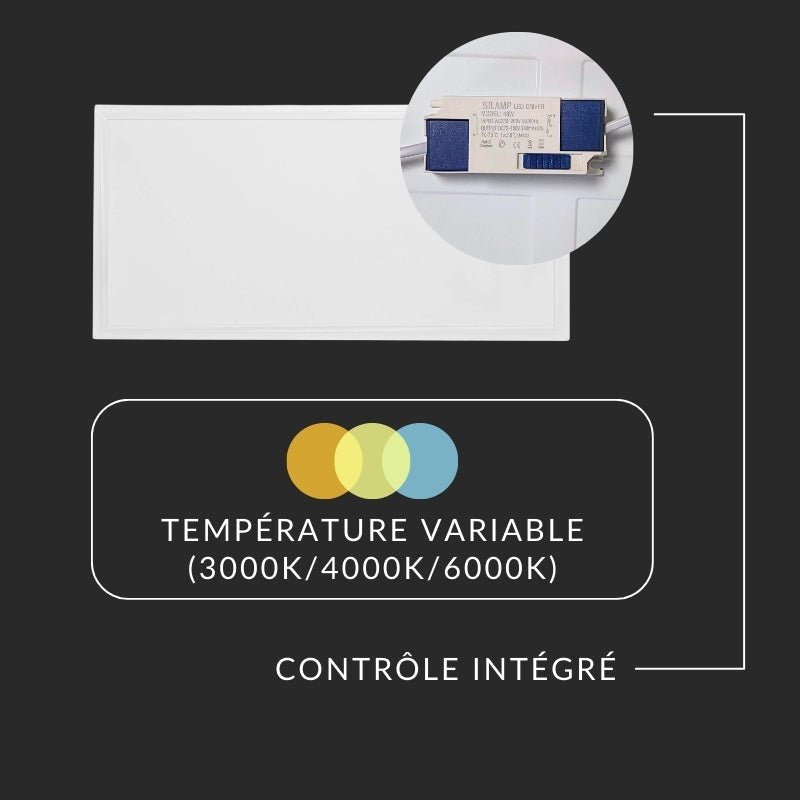

| CCT (Ajustable) | Variable | Adaptation rythme circadien (haut de gamme) |
CONSEIL PRO : en open space, privilégiez 4 000K plutôt que 6 500K. Le blanc froid provoque une fatigue visuelle sur la durée et nuit à la concentration. Les panneaux LED CCT permettent d'ajuster la teinte selon l'heure, réduisant la fatigue ophtalmique des collaborateurs.
Indice IP : protection contre l'humidité et la poussière
| Indice | Définition technique (Norme CEI 60529) | Applications recommandées |
|---|---|---|
| IP20 | Protégé contre les corps solides > 12,5 mm (ex: doigts). Aucune protection contre l eau. | Intérieur sec (bureaux, open spaces, couloirs) |
| IP40 | Protégé contre les corps solides > 1 mm (ex: fils fins, insectes). Aucune protection contre l eau. | Intérieur sec exigeant (salles de consultation, vitrines) |
| IP54 | Protégé contre la poussière (dépôts nuisibles) et contre les projections d eau de toutes directions. | Hôpitaux, salles d eau (Volume 2), cuisines professionnelles, zones de nettoyage fréquent |
Angle de diffusion : 90°, 110°, 120° ou plus ?
L'angle de diffusion détermine l'ouverture du faisceau. Un angle de 90° concentre la lumière, tandis que 110-120° assure une répartition homogène. Le choix dépend de la hauteur sous plafond et de l'espacement des luminaires. Les angles larges éliminent les zones sombres.
Spécifications des panneaux LED pour usages exigeants (professionnel & santé)
UGR (Unified Glare Rating) : éviter l'éblouissement d'inconfort
L'UGR quantifie l'inconfort visuel causé par l'éblouissement direct.
- UGR < 19 : obligatoire pour postes de travail informatiques (norme EN 12464-1).
- UGR 19-28 : acceptable pour circulation et zones de stockage.
- Panneaux LED standard : UGR souvent > 19 (éblouissement possible).
- Panneaux LED pro : UGR < 19 grâce à diffuseur spécifique.
CONSEIL PRO : l'éblouissement d'inconfort provoque migraines et fatigue visuelle, réduisant la productivité. Pour les bureaux, un UGR < 19 est non-négociable. Vérifiez cette spécification avant d'acheter.
Flicker-Free (sans scintillement) : santé visuelle garantie
Le scintillement est invisible à l'œil nu mais détecté par le cerveau, causant fatigue et migraines. La technologie Flicker-Free utilise un driver haute fréquence (>3 kHz) pour l'éliminer.
- Cause : variation du courant à basse fréquence (50-100 Hz classique).
- Solution : driver haute fréquence (>3 kHz).
- Effets : réduction des migraines ophtalmiques, meilleure concentration.
- Obligation : milieux médicaux et bureaux intensifs.
Conformité normes professionnelles : EN 12464-1 & RE2020
- EN 12464-1 : éclairage sur postes de travail (500 lux minimum, UGR, indice de rendu des couleurs IRC).
- RE2020 : réglementation thermique pour constructions neuves (efficacité énergétique).
- Durée de vie requise : 40 000 heures minimum (pro).
- Garantie : 5 ans standard pour haute qualité.
Dimensionnement précis : la formule de l'éclairement (EN 12464-1)
Comment calculer le nombre de panneaux LED nécessaires ?
La formule fondamentale est simple : E = Φ / S
Où :
- E = éclairement requis (en lux).
- Φ = flux lumineux total (en lumens).
- S = surface à éclairer (en m²).
Exemple concret : open space de 30 m² nécessitant 500 lux (norme bureau) :
- Flux nécessaire : 30 m² × 500 lux = 15 000 lm totaux.
- Panneau LED 60x60cm typ. 4 000 lm → 4 panneaux minimum.
- Configuration suggérée : 2 rangées × 2 panneaux.
CONSEIL PRO : ne pas confondre puissance (Watts) et luminosité (Lumens). Un panneau LED 40W classique = 4 000 lm, tandis qu'un panneau pro 40W haute efficacité = 5 480 lm. Toujours vérifier les specs avant de dimensionner.
Tableau de synthèse : puissance, flux et dimensionnement rapide
| Format | Puissance | Flux nominal | Lux/m² à 2m50 | Applications professionnelles recommandées |
|---|---|---|---|---|
| Panneau LED 30x30cm | 18W | 1 620 lm | ~25 lux | Salles d attente, comptoirs d accueil, zones de circulation tertiaire |
| Panneau LED 60x30cm | 36W | 3 240 lm | ~52 lux | Bureaux individuels, cabinets de consultation médicale, dégagements |
| Panneau LED 60x60cm | 40W | 4 000-4 800 lm | ~65-80 lux | Open spaces, centres commerciaux, ERP, salles de classe |
| Panneau LED 120x30cm | 48W | 4 320-5 760 lm | ~70-95 lux | Salles de réunion, longs couloirs hospitaliers, rayonnages de magasins |
(Calculées sur surface 1m² avec diffusion 110°; adapter selon contexte)
Applications par secteur d'activité
| Application | Choix de panneau LED | Spécificité |
|---|---|---|
| Éclairage pour magasin | Panneau LED 60x60cm en grappe (2×2) | 500-750 lux, 4 000K, IP20, rendement 100+ lm/W |

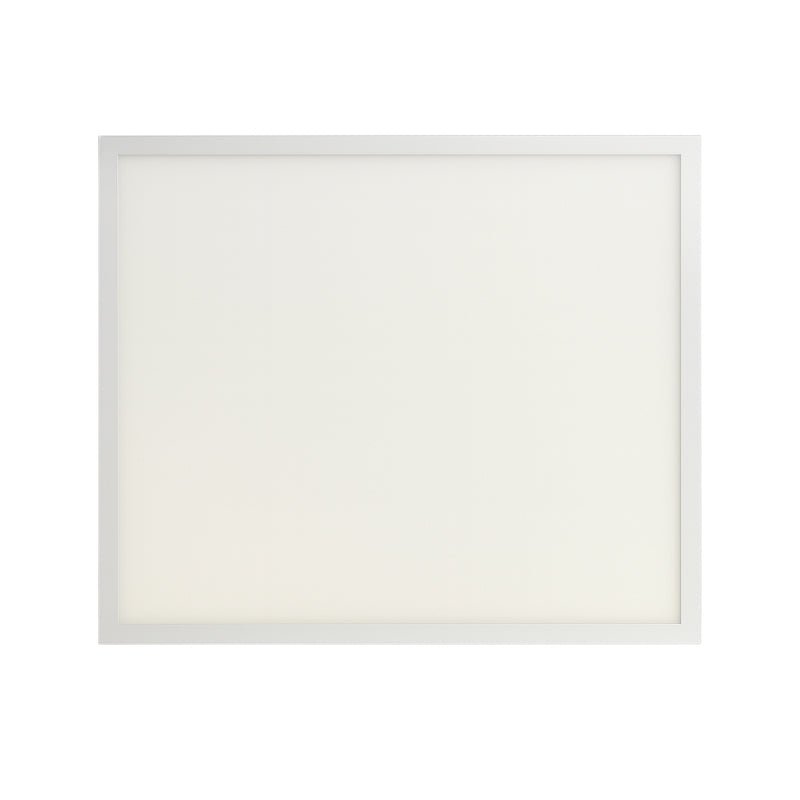

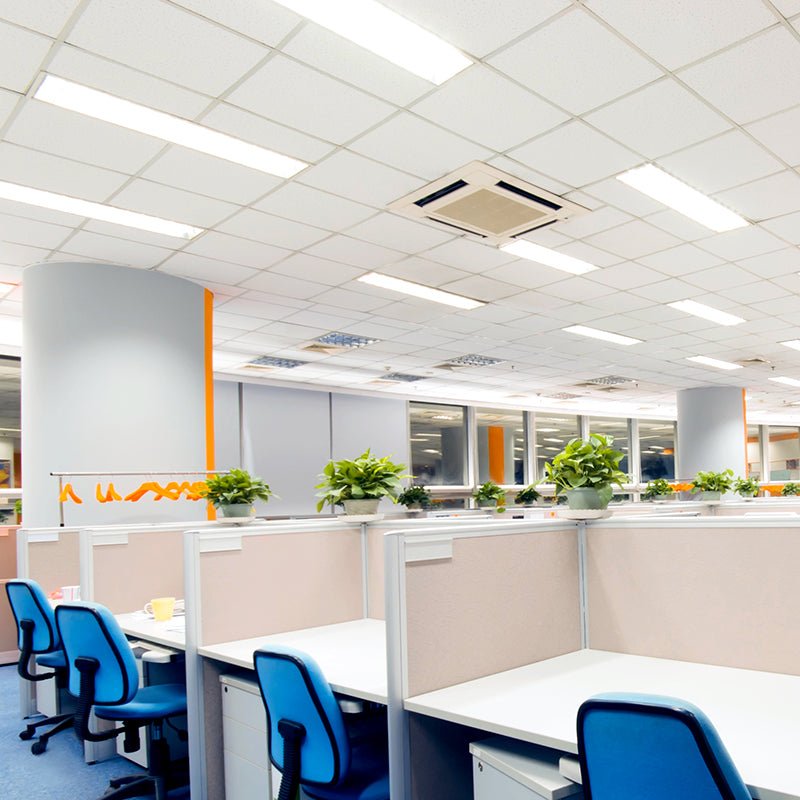

| Éclairage LED pour bureau | Panneau LED 60x60cm | 500 lux, UGR<19, Flicker-Free, 4 000K, 120+ lm/W (CEE) |
| Éclairage pour centre commerciaux | Panneau LED 60x60cm + 120x30cm | 500 lux zones boutiques, 300 lux galeries, design alu/blanc/noir |
| Éclairage pour hôpitaux | Panneau LED 60x60cm pro | IP54 minimum, UGR<19, Flicker-Free, 120+ lm/W, IRC>90 |
| Éclairage LED pour professionnels | Panneau LED 60x60cm haute efficacité | 500-1 000 lux, 5 000-6 500K, 120-137 lm/W, garantie 5 ans |
Formats de panneaux LED : choisir la géométrie
Les panneaux LED existent en deux géométries : carré et rectangulaire. Le choix dépend de l'espace et de l'effet de diffusion souhaité.
| Format | Avantage | Usage typique |
|---|---|---|
| Panneau LED carré (30x30cm, 60x60cm) | Intégration facile en grille régulière | Bureaux modernes, magasins, standard industrie |

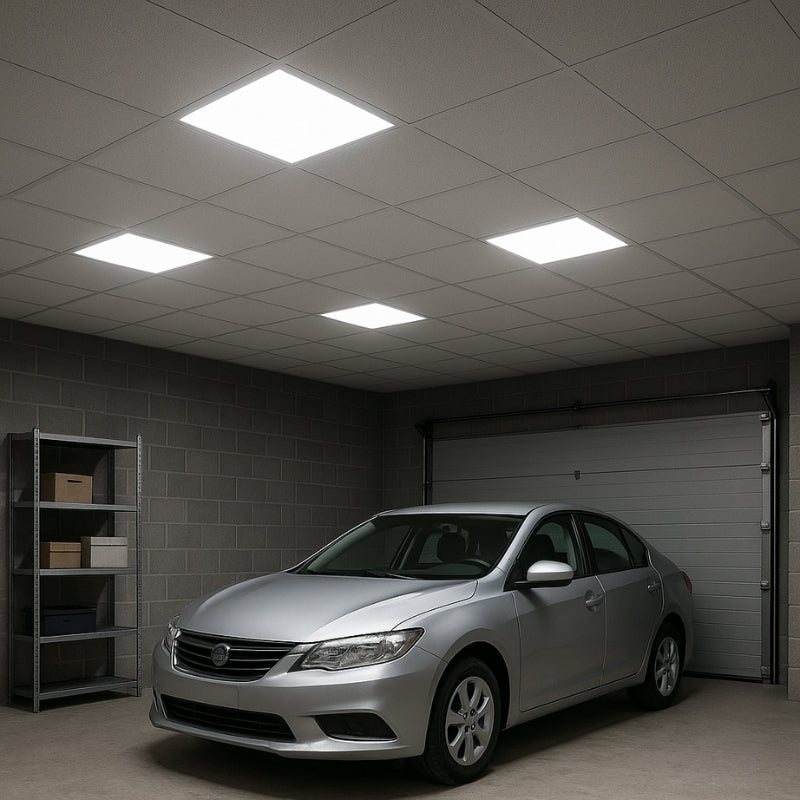

| Panneau LED 30x30cm | Économie, petit format | Couloirs, petit local, toilettes |

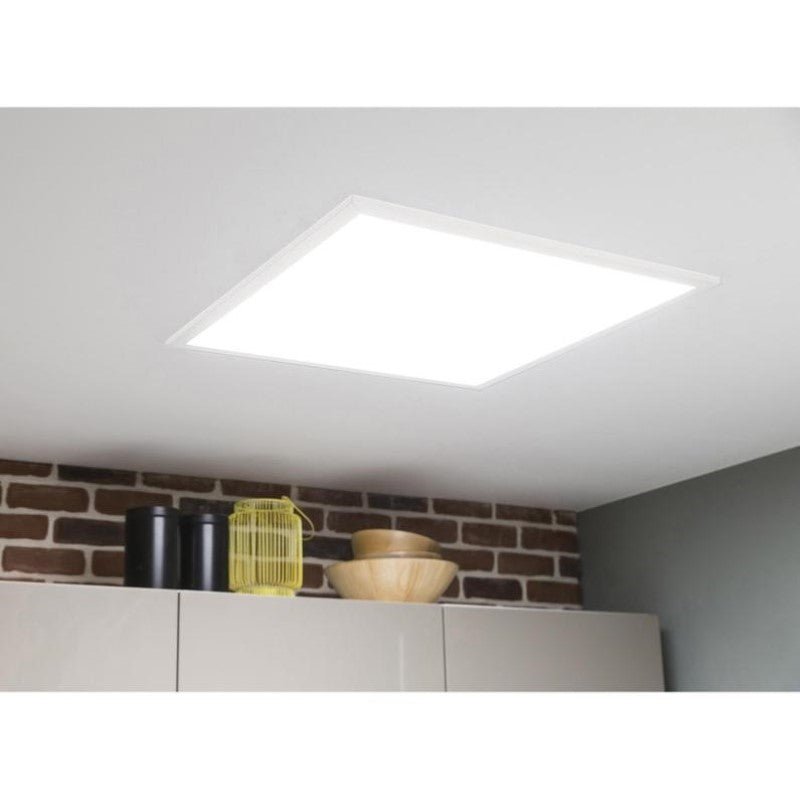

| Panneau LED 60x60cm | Format standard | Open space, magasins, bureaux |
| Panneau LED rectangulaire (60x30cm, 120x30cm) | Distribution en longueur | Corridors, espaces étroits, galeries |

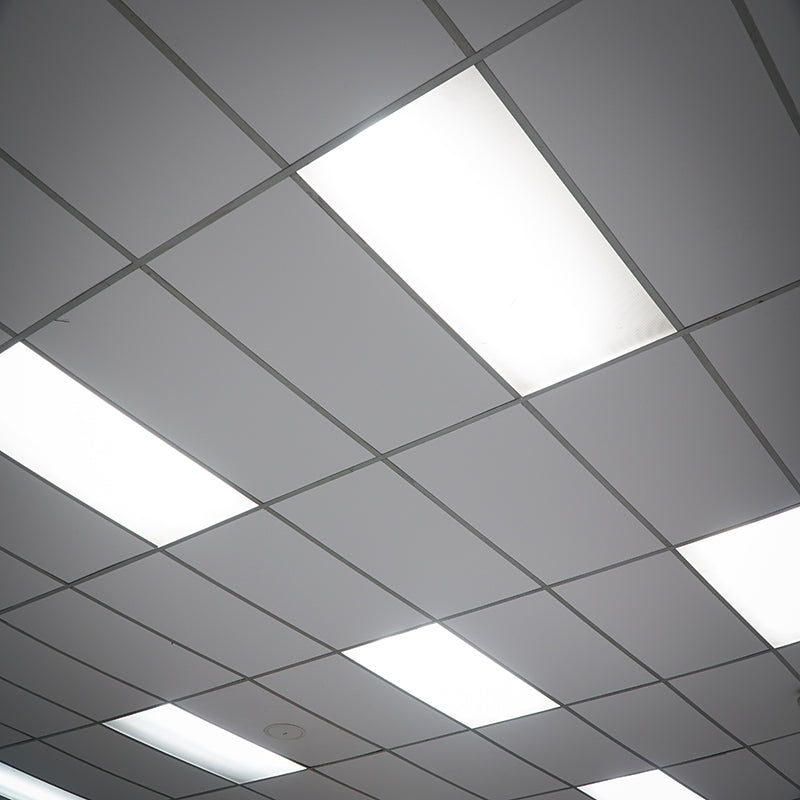

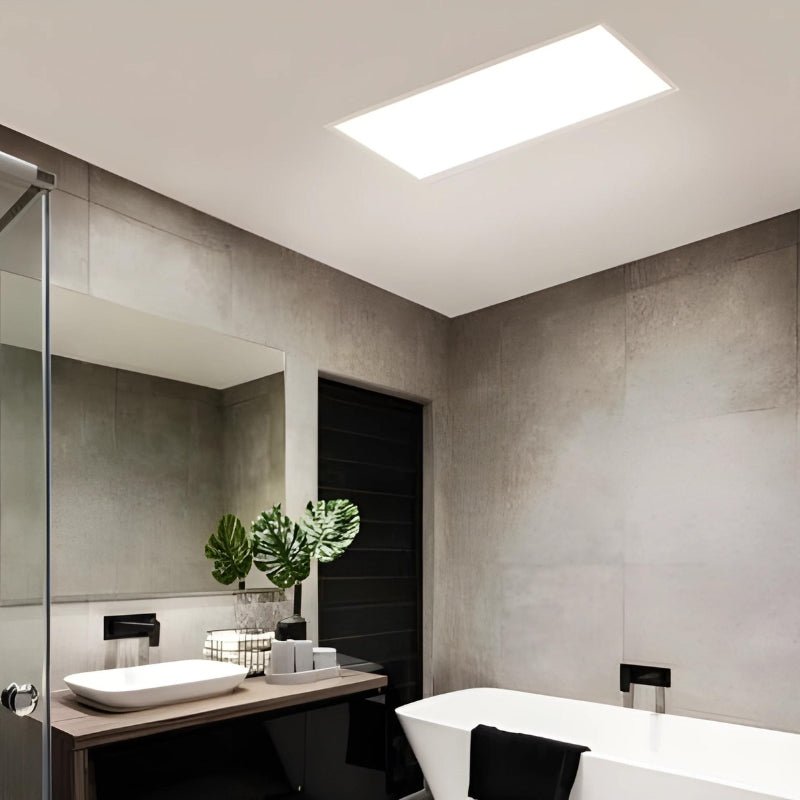

| Panneau LED 60x30cm | Format allongé compact | Bureau, couloir |

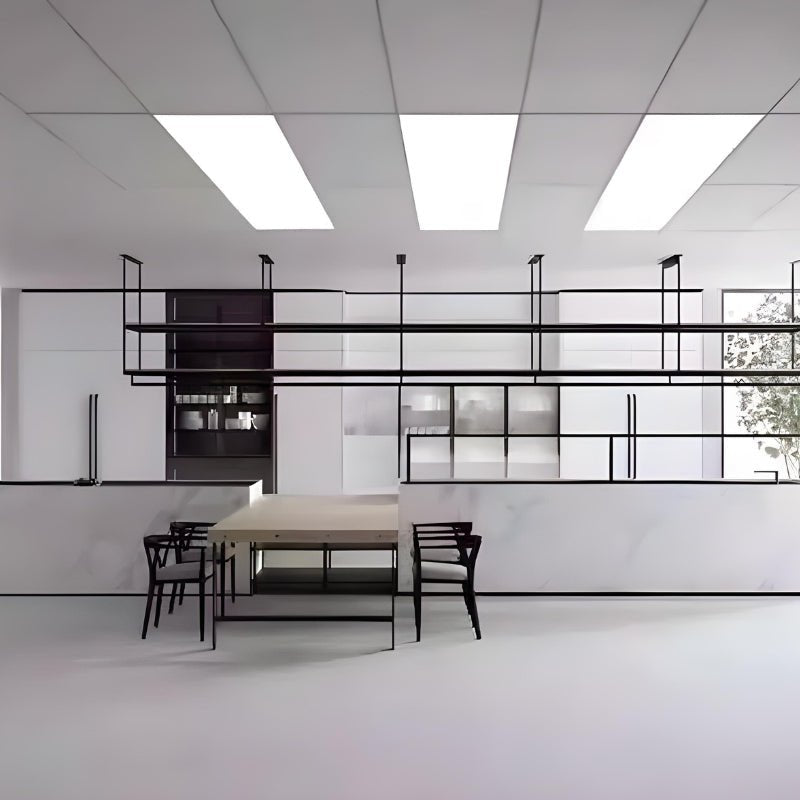

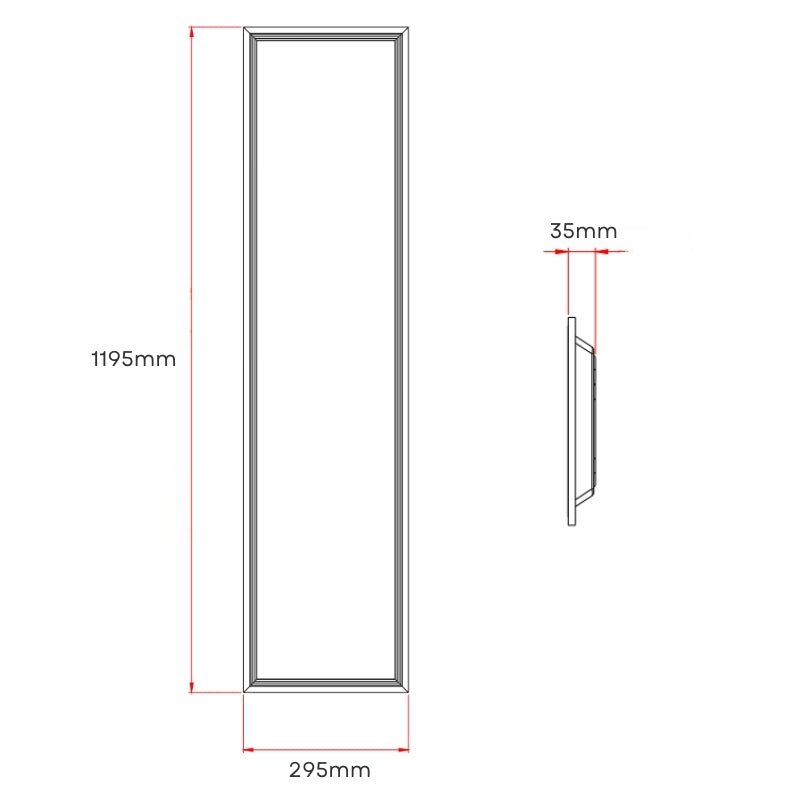

| Panneau LED 120x30cm | Rangée continue épurée | Rangée continue, long corridor, galerie |
Les panneaux LED « spéciaux »
- Panneau LED ciel étoilé : points LED imitant des étoiles sur fond noir. Usage : lobbys haut de gamme, zones détente, salles d'attente. Effet lumineux indirect + ambiance esthétique.
- Cadre lumineux : contour lumineux seul, sans dalle éclairante au centre. Rôle : finition esthétique, masquage intégration.
Les trois modes de fixation d'un panneau LED au plafond
Le mode de fixation pour panneau LED dépend de votre type de plafond et de l'esthétique souhaitée.
- Kit d'encastrement : pour faux plafonds (plaques plâtre, dalles acoustiques). La dalle LED se loge dans le cadre suspendu. Esthétique lisse, intégration parfaite. Aucun travaux préalables si faux plafond existant.

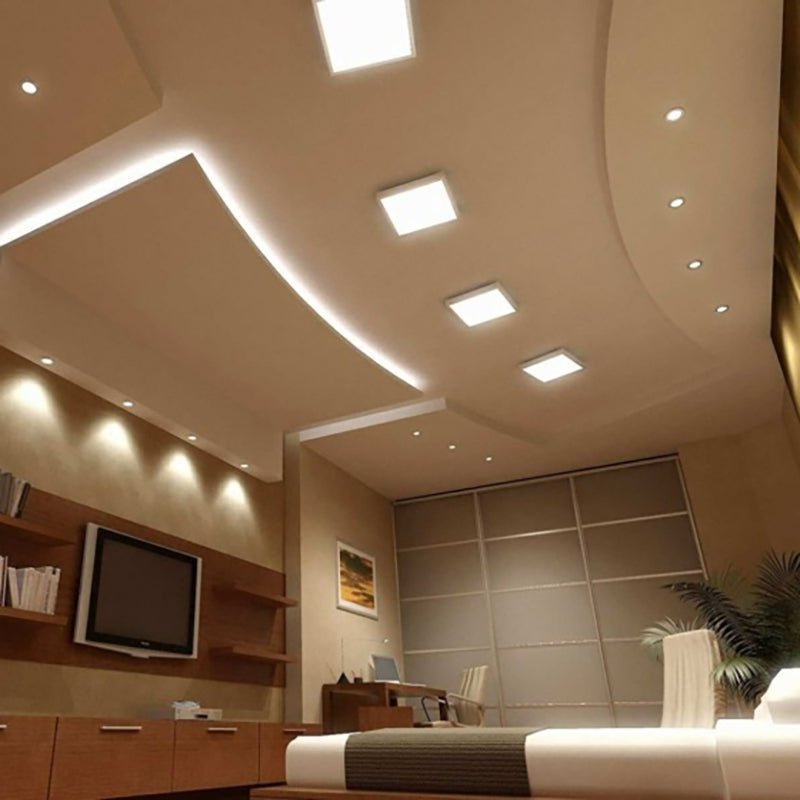

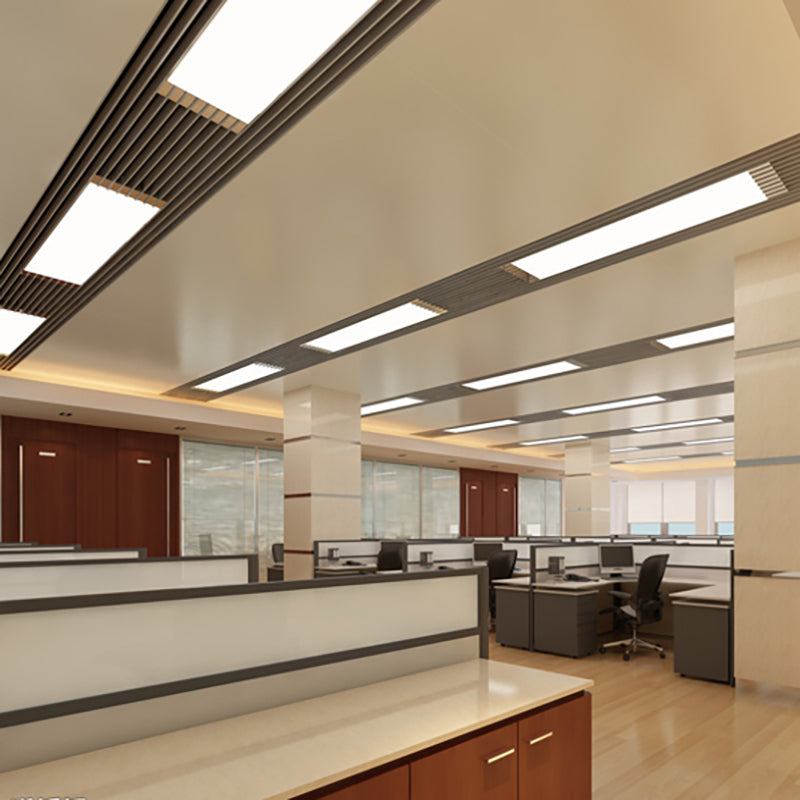

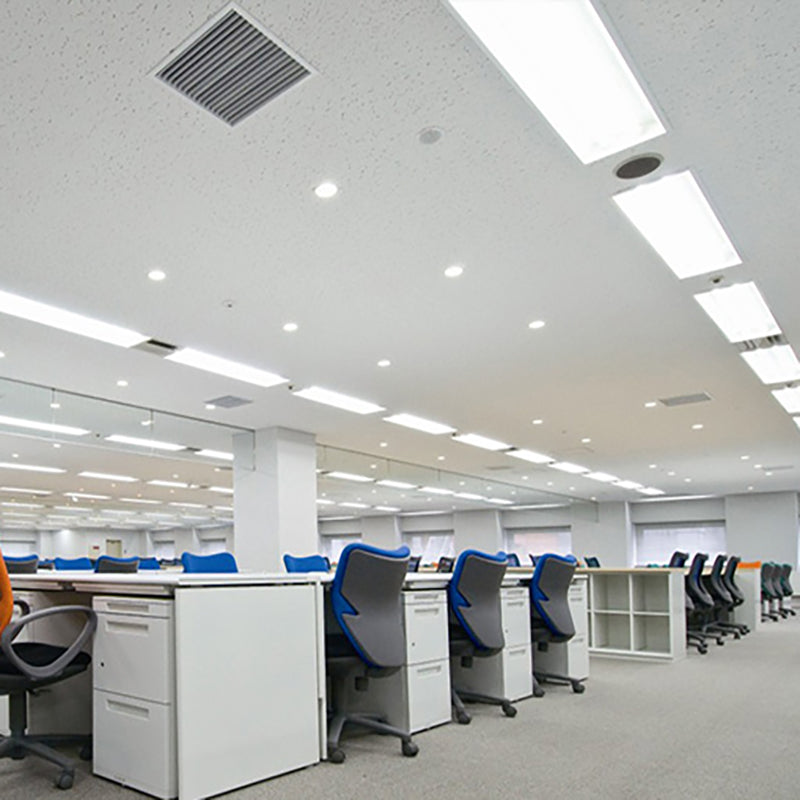

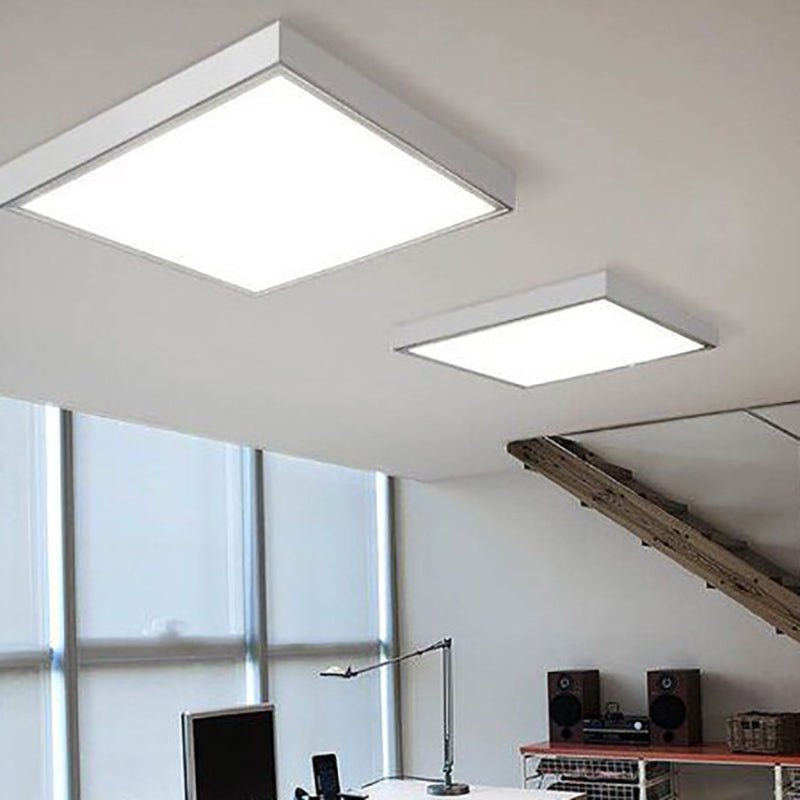

- Kit en saillie : pour plafonds béton ou existants. Le panneau se fixe directement en surface. Idéal rénovation. Relief minimal si cadre alu fin.
- Kit de suspension : pour grandes hauteurs ou effet aérien. Câbles ou tiges acier, panneau en suspension. Idéal lofts, galeries, espaces design. Hauteur ajustable.
Branchement d'un panneau LED : transformateurs & pilotage électrique
La plupart des panneaux LED fonctionnent en branchement direct 220-230V via un transformateur. Certains modèles haute puissance nécessitent un transformateur pour panneau LED adapté à la charge totale.
- Branchement standard : 220-230V AC → transformateur (24V DC) → panneaux LED en parallèle
- Sélection transfo : sur base puissance totale (ex. 4 × 40W = 160W → transformateur 200W)
- Installation : boîtier mural, placard plafonnier ou intégré au support
- Transformateur dimmable pour panneau LED : permet réduire luminosité via variateur TRIAC ou DALI. Compatible variateurs LED certifiés.
Mise en conformité & normes post-installation panneaux lumineux LED
Vérification après installation : checklist de sécurité
- Éclairement mesuré vs objectif (luxmètre recommandé).
- Absence de scintillement visible.
- Aucun dégagement thermique anormal.
- Transformateur ne vibre pas / chauffe modérément.
- Continuité électrique & mise à la terre conforme.
- UGR visuel acceptable (absence éblouissement).
Conformité EN 12464-1 & vérification d'éclairement professionnel
- Mesure obligatoire : éclairement (lux) au luxmètre sur plan de travail.
- Objectifs : 500 lux min (bureaux), 750 lux (précision), 300 lux (circulation).
- Uniformité : ratio max/min ≤ 3:1 (homogénéité requise).
- Documentation : rapport de mesure à archiver (audit, assurance, conformité légale).
- Correction : si non-conformité → réajuster nombre panneaux ou changer modèle.
Maintenance & entretien d'un panneau LED long terme
- Nettoyage : chiffon doux 2-3 fois/an (poussière réduit flux de 10-15%).
- Vérification annuelle : pas de baisse lumineuse anormale (avant 40 000h = anomalie).
- Remplacement : transformateur remplaçable indépendamment de la dalle.
- Durée réelle : 40 000 heures = 5-7 ans usage continu ou 10-15 ans usage courant.
Guides pratiques
Vous souhaitez en savoir plus sur les panneaux LED ? Voici une sélection de guides utiles :
Mon panneau LED 60x60 clignote, est-ce la dalle ou le transformateur ?
C'est le transformateur dans 90 % des cas. Le scintillement (ou effet stroboscopique) indique une défaillance ou une fin de vie du driver, qui ne parvient plus à délivrer un courant continu stable à la dalle LED. Il suffit de remplacer ce transformateur par un modèle de puissance équivalente (ex: 40W), sans avoir à remplacer le panneau lumineux LED lui-même.
Le transformateur dimmable pour panneau LED est-il compatible avec tous les variateurs muraux ?
Non. Un driver dimmable exige un interrupteur variateur spécifiquement conçu pour la technologie LED, fonctionnant généralement par coupure de phase (TRIAC) ou via un protocole numérique (DALI, 1-10V). L'utilisation d'un ancien variateur conçu pour l'halogène entraînera un dysfonctionnement immédiat, des grésillements et une détérioration rapide de votre luminaire.
Peut-on installer un panneau LED 120x30cm si on n'a pas de faux plafond ?
Oui. La pose d'un panneau LED au plafond est tout à fait réalisable sur une dalle en béton grâce à des accessoires de fixation dédiés. Vous pouvez utiliser un kit en saillie (cadre en aluminium) pour masquer le driver, ou opter pour un kit de suspension en acier inoxydable, idéal pour rabaisser la source lumineuse si votre hauteur sous plafond dépasse 3 mètres.
Puis-je installer un panneau LED IP20 dans une salle d'eau ou un environnement exigeant ?
Non. L'indice de protection IP20 garantit uniquement une protection contre les corps solides supérieurs à 12,5 mm, mais n'offre aucune étanchéité à l'eau. Pour un volume 2 de salle de bain (norme NF C 15-100), une cuisine professionnelle ou un environnement médical soumis à des nettoyages fréquents, l'installation d'un modèle certifié IP40 ou IP54 est une obligation technique.
Un panneau LED UGR<19 est-il obligatoire pour l'éclairage d'un open space ?
Oui. La norme européenne NF EN 12464-1 impose un taux d'éblouissement unifié (UGR) inférieur ou égal à 19 pour tout travail prolongé sur écran. Opter pour un panneau LED professionnel UGR<19, couplé à une technologie Flicker-Free (sans scintillement), est indispensable pour assurer la conformité d'une installation tertiaire et prévenir la fatigue oculaire.
Quel panneau LED remplace exactement mes anciens blocs de 4 tubes néons 18W ?
Un panneau LED 60x60cm de 36W ou 40W est l'équivalent photométrique direct d'un ancien pavé fluorescent 4x18W. Ce remplacement s'intègre sans modification dans les ossatures de faux plafond standard (type Armstrong), tout en divisant la consommation électrique par deux et en délivrant un flux utile souvent supérieur à 3600 lumens.
