Installer une suspension sur un boîtier DCL
Le boîtier DCL — dispositif de connexion pour luminaire — est le standard de raccordement prévu par la NF C 15-100 : un boîtier encastré au plafond, équipé d'une douille et d'un crochet, qui permet de brancher un luminaire par fiche plutôt que par bornier. Son intérêt est le remplacement immédiat : on débranche, on rebranche. Sa limite tient au poids : le crochet a une capacité bornée, et au-delà la suspension doit être reprise sur une fixation indépendante.
C'est la pièce la plus discrète d'une installation et celle qui simplifie le plus la vie — à condition de savoir ce qu'elle assure et ce qu'elle n'assure pas.
Ce guide explique le rôle du DCL, la pose pas à pas, et la question du poids.
Ce qu'est un DCL
| Élément | Rôle |
|---|---|
| Boîtier encastré | Loge les conducteurs et reçoit la douille |
| Douille DCL | Assure la connexion électrique par fiche |
| Crochet | Supporte le luminaire, dans la limite de sa capacité |
| Fiche DCL | Côté luminaire, se raccorde à son câble |
L'intérêt est double. Le remplacement devient immédiat, sans refaire un bornier à chaque changement de luminaire. Et l'installation est standardisée : tout luminaire équipé d'une fiche DCL se branche sur tout boîtier DCL.
La pose pas à pas
- Coupez le disjoncteur du circuit d'éclairage, pas seulement l'interrupteur, et contrôlez l'absence de tension au VAT.
- Vérifiez la classe du luminaire sur son symbole ou sa notice.
- Si le luminaire est livré avec un câble nu, raccordez-le à la fiche DCL : phase, neutre, et terre uniquement en classe I.
- Contrôlez le poids du luminaire face à la capacité annoncée du crochet.
- Accrochez le luminaire, puis enfichez la fiche dans la douille.
- Ajustez la longueur du câble selon le système prévu par le modèle, en jugeant depuis la position d'usage.
- Remontez le cache, rétablissez le courant et vérifiez l'allumage.
SécuritéLa fiche DCL facilite le geste mais ne dispense d'aucune précaution : on coupe le disjoncteur et l'on vérifie au VAT, y compris pour un simple échange de luminaire. En classe II, le conducteur vert et jaune reste isolé dans le boîtier : le raccorder crée un défaut, pas une sécurité.

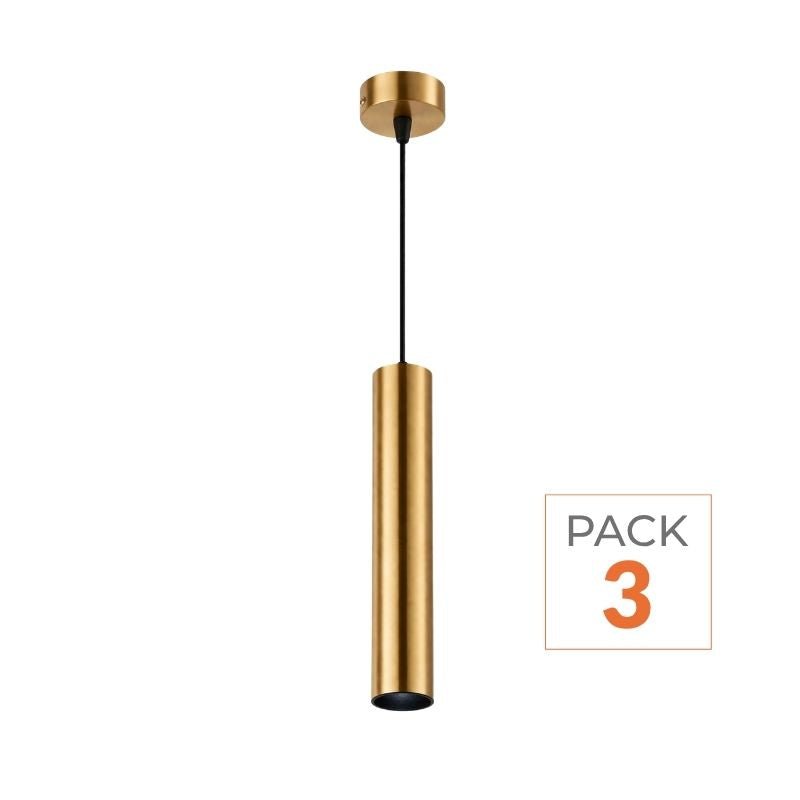

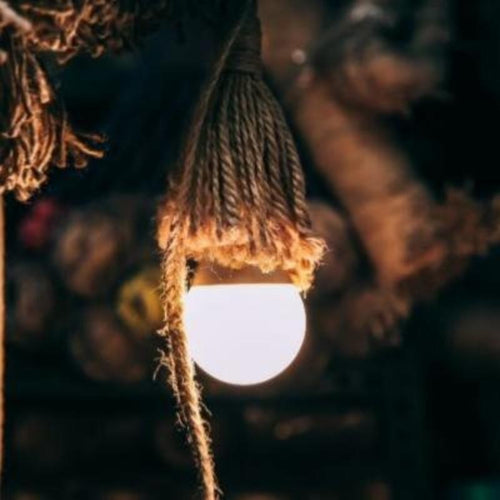

Nos suspensions et accessoires
Expédiés depuis notre stock France.
La question du poids
C'est la limite du système, et celle qu'on découvre trop tard.
Le crochet du DCL est prévu pour une charge bornée, indiquée par le fabricant du boîtier. Il convient sans problème à une suspension légère — câble, abat-jour, globe.
Au-delà, la suspension doit être reprise sur une fixation indépendante ancrée dans la structure du plafond, le DCL n'assurant plus alors que la connexion électrique. C'est le cas des luminaires en métal, en verre épais ou à plusieurs bras.
Dans une plaque de plâtre, l'effort se reprend sur l'ossature ou par une fixation à bascule prévue pour la charge — jamais sur la plaque seule.
Les cas particuliers
Le luminaire sans fiche
Beaucoup de luminaires sont livrés avec un simple câble. La fiche DCL fournie avec le boîtier se raccorde à ce câble : c'est une opération de bornier classique, hors tension.
Le plafond sans DCL
Sur une installation ancienne, les conducteurs arrivent parfois directement, sans boîtier. Le raccordement se fait alors par un connecteur ou un bornier. L'ajout d'un DCL relève d'une modification du point lumineux : c'est un travail d'électricien.
Le plafonnier au ras du plafond
Le DCL sert également aux plafonniers, le crochet n'étant alors pas utilisé : le luminaire se fixe par sa platine et n'utilise le boîtier que pour la connexion.
