Rôle, fonctionnement et protocole de pilotage d'un contrôleur RGB

Un contrôleur RGB est un dispositif électronique qui pilote les rubans LED RGB en combinant les couleurs Rouge, Vert et Bleu pour créer un large spectre chromatique. Il gère l’intensité lumineuse, les couleurs et les effets dynamiques tout en connectant l’alimentation au ruban LED. Parmi les solutions, le contrôleur pour ruban LED RGB se distingue par sa capacité à moduler ces éléments avec précision.

Il agit comme un cerveau, traduisant vos commandes (via télécommande ou interface numérique) en signaux électriques pour les LED. Cela permet de modifier les couleurs d’éclairage, la luminosité et de programmer des animations ou variations automatiques.

Les protocoles de pilotage varient : PWM pour l’intensité ou des technologies avancées comme DMX et SPI pour des effets complexes.

• Gestion des couleurs : création de millions de nuances.
• Contrôle de l’intensité : modulation de la luminosité.
• Effets dynamiques : séquences lumineuses programmables.
• Interface utilisateur : télécommande, application mobile ou DMX.
• Compatibilité : gestion de l’alimentation (5V, 12V, 24V ou 220V).
• Multiples zones : contrôle indépendant de plusieurs zones.

Différences entre contrôleurs LED RGB et contrôleurs LED RGBW

Les contrôleurs LED RGB et LED RGBW fonctionnent sur des principes similaires, mais leurs différences structurelles et fonctionnelles influencent directement votre choix d'éclairage. Par exemple, un contrôleur RGBW permet de produire une lumière blanche naturelle grâce à un canal supplémentaire, tandis qu’un contrôleur RGB se concentre uniquement sur la gestion des couleurs primaires.

Comprendre ces différences entre RGB et RGBW est essentiel pour choisir l'équipement le mieux adapté à vos besoins en termes d'éclairage et de contrôle des couleurs.

Les différents types de contrôleurs pour ruban LED RGB adaptés aux projets pros

Pour les projets professionnels, une large gamme de solutions de contrôle est disponible, répondant à divers contextes d'installation et niveaux de complexité. Chaque technologie offre des avantages uniques en termes de portée, fiabilité et intégration dans des systèmes domotiques ou professionnels. Comprendre ces options vous aidera à choisir le contrôleur pour ruban LED le mieux adapté à vos besoins en éclairage architectural ou événementiel.

• Contrôleurs filaires classiques :ces contrôleurs sont simples et économiques, parfaits pour les installations permanentes où l'esthétique du câblage n'est pas une priorité.
• Contrôleurs infrarouge (IR) :utilisés avec une télécommande sans fil, ils sont optimisés pour un usage domestique et semi-professionnel. Ils sont souvent parmi les solutions les plus abordables.

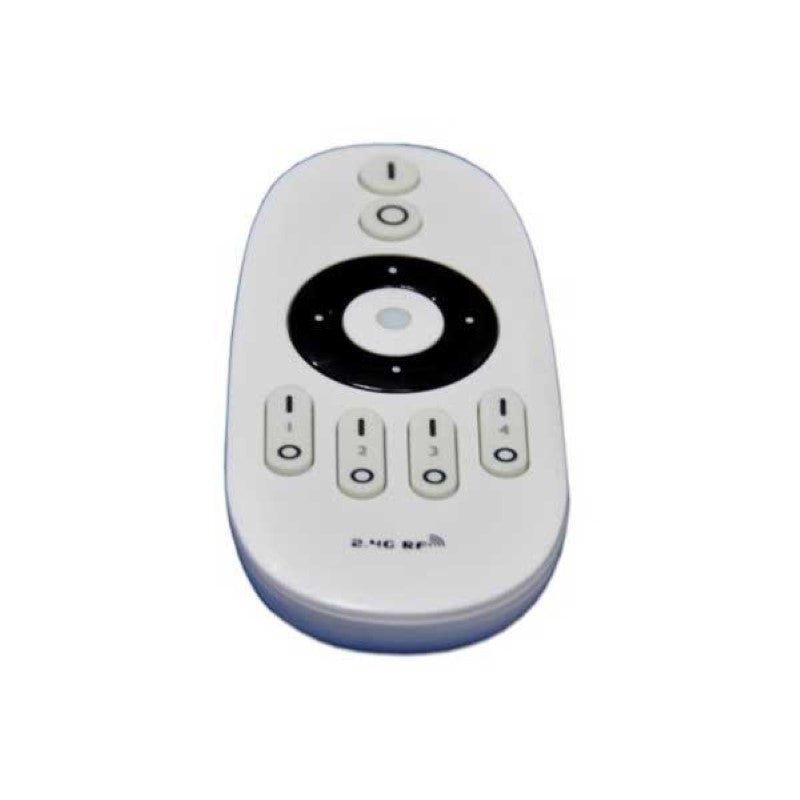

• Contrôleurs radiofréquence (RF 2,4 GHz) :offrant une portée et une stabilité supérieures à l'infrarouge, ces kits complets incluent télécommande et récepteur intégré. Ils conviennent parfaitement aux installations complexes avec plusieurs zones.
• Variateurs RGB tactiles (Color Box) :ces modules muraux permettent un contrôle direct via une interface tactile. Ils offrent la possibilité de créer et d'enregistrer des teintes personnalisées directement sur le luminaire.
• Contrôleurs WiFi :idéaux pour les rubans LED connectés, ces contrôleurs permettent un pilotage intelligent via une application mobile et une intégration dans un écosystème domotique, avec un contrôle à distance.
• Contrôleurs Bluetooth :alternative au WiFi, ces contrôleurs sont parfaits pour les applications domestiques. Ils consomment moins d'énergie et se connectent facilement sans nécessiter une configuration réseau complexe.
• Contrôleurs Zigbee :solution intermédiaire, ces contrôleurs offrent une portée étendue et un signal fiable, adaptés aux installations professionnelles nécessitant un réseau robuste.

Critères techniques essentiels pour choisir un contrôleur RGB

Tension de ruban LED RGB compatible

Pour garantir une installation sécurisée et performante, il est essentiel de choisir un contrôleur correspondant à la tension de fonctionnement de votre ruban LED RGB/RGBW. Chaque type de ruban (12V, 24V, 220V ou digital 5V) nécessite un contrôleur adapté afin d'assurer la compatibilité et d'éviter tout risque de surchauffe ou de panne.

• Contrôleurs dédiés aux rubans LED 12V ou rubans LED 24V : solutions classiques pour l’éclairage d’ambiance et décoratif, très répandus dans les projets résidentiels et professionnels.
• Contrôleurs pour rubans LED 220V : adaptés aux installations extérieures ou industrielles, permettant une gestion directe sur le réseau électrique.
• Contrôleurs pour rubans LED digital 5V : indispensables pour les rubans adressables (type WS2812, SK6812), souvent utilisés dans les projets d’éclairage dynamique et pixelisé.

Intensité max, puissance totale et sections de câbles

La puissance maximale supportée par le contrôleur détermine le nombre de mètres de ruban LED RGB/RGBW que vous pouvez piloter sans risque de surcharge. Il est également important de bien dimensionner la section des câbles d’alimentation pour éviter les pertes de tension et garantir une distribution homogène de l’énergie.

• Contrôleurs avec intensité maximale de 6A, 10A, 12A ou 18A : choisissez selon la longueur et la densité du ruban à alimenter.
• Puissance totale (en watts) : assurez-vous que le contrôleur peut supporter la somme des puissances de tous les rubans connectés.
• Section des câbles d’alimentation : privilégiez des câbles adaptés à l’intensité (ex : 1,5 mm² pour 10A, 2,5 mm² pour 16A) afin d'éviter toute surchauffe.

Protocoles de commande

Le protocole de commande détermine la manière dont le contrôleur communique avec les rubans LED et les interfaces de pilotage. Selon le niveau de précision et la complexité souhaitée, plusieurs protocoles sont disponibles.

• Protocole PWM (modulation de largeur d’impulsion) : standard pour le contrôle analogique de la luminosité et des couleurs sur les rubans RGB classiques.
• Protocole DMX512 : utilisé pour le contrôle professionnel, permettant une gestion fine de l’intensité, de la couleur et des effets sur de nombreux canaux.
• Protocole SPI : conçu pour les rubans LED adressables (digital), offrant un contrôle pixel par pixel pour des animations complexes.
• Protocoles WiFi, Zigbee, Bluetooth : parfaits pour une intégration dans les systèmes domotiques et un pilotage à distance via smartphone ou assistant vocal.

Gestion des zones multiples (1, 2, 4, 8 zones)

La gestion de plusieurs zones permet de piloter indépendamment différents rubans ou sections d’éclairage, offrant une grande flexibilité pour les projets d’ambiance ou d’architecture. Le nombre de zones dépend du modèle de contrôleur et de la complexité de l’installation.

• Contrôleurs 1 zone : idéaux pour les petites installations simples.
• Contrôleurs 2, 4 ou 8 zones : adaptés aux projets plus complexes, permettant de créer des ambiances différentes dans chaque espace.
• Contrôleurs DMX ou WiFi : souvent capables de gérer plusieurs zones, voire des dizaines de groupes selon la configuration.

Applications des contrôleurs RGBW et RGB

Les contrôleurs RGB et RGBW sont des outils essentiels pour transformer l’ambiance d’un espace, qu’il s’agisse d’un lieu public, d’un intérieur ou d’un événement. Grâce à leur flexibilité et leur polyvalence, ils répondent à divers besoins, allant de l’éclairage décoratif à la création d’ambiances dynamiques et personnalisées.

• Éclairage décoratif et ambiance sur site commercial : parfaits pour dynamiser les vitrines, bars, restaurants ou enseignes lumineuses, ils permettent de modifier les couleurs selon la saison ou l’événement.
• Création d’ambiances dans la maison : chaque pièce peut profiter d’une atmosphère unique, qu’il s’agisse d’un salon chaleureux, d’une chambre relaxante ou d’une cuisine conviviale, grâce à la gestion précise des couleurs et de l’intensité.
• Événements et spectacles : les contrôleurs RGB et RGBW offrent la possibilité de dynamiser l’espace avec des jeux de lumière, des effets spéciaux et des animations synchronisées, parfaits pour des soirées, concerts ou expositions.
• Architecture et signalétique : utilisés dans les corniches LED, façades ou plafonds, ils mettent en valeur les lignes d’un bâtiment et créent des effets visuels impressionnants.

Installation et configuration d'un contrôleur LED RGB ou RGBW

Schéma d’installation

Le montage d’un contrôleur LED RGB ou RGBW suit un processus simple : alimentation, contrôleur, puis ruban LED. Pour assurer la sécurité, il est essentiel de respecter les tensions et les polarités, notamment en basse tension (12V/24V) ou en 220V.

Erreurs courantes à éviter lors de l’installation

Une installation incorrecte peut affecter la performance et la durée de vie de votre éclairage. Voici les erreurs les plus fréquentes à éviter pour garantir un fonctionnement optimal :

• Inversion des polarités, ce qui peut endommager le ruban ou le contrôleur.
• Surcharger le contrôleur en dépassant sa puissance maximale.
• Utiliser une alimentation incompatible avec la tension du ruban.
• Dépasser la longueur maximale recommandée sans utiliser un amplificateur.

Configuration et utilisation des télécommandes et applications

Configurer le contrôleur avec une télécommande ou une application mobile est simple et permet de personnaliser l’éclairage selon vos besoins.

• Suivez les instructions du fabricant pour connecter la télécommande ou l’application.
• Testez les différents effets et couleurs avant de finaliser l’installation.
• Consultez le manuel pour explorer les fonctionnalités avancées telles que les zones, les scènes ou la minuterie.

Guides pratiques

Vous souhaitez en savoir plus sur les rubans LED ? Silamp France vous propose une sélection de guides :

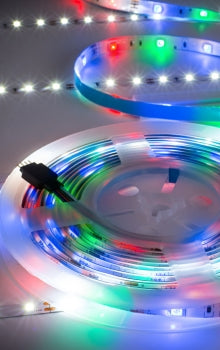

• Comment brancher un ruban LED 12V RGB ?
