Qu'est-ce qu'un connecteur pour ruban LED ?
Définition
Un connecteur pour ruban LED est un petit dispositif, souvent sous forme de clip ou de fiche (comme un jack mâle ou femelle), qui relie les pistes conductrices d’un ruban LED à un câble d’alimentation ou à un autre ruban LED. Il est généralement équipé de broches métalliques qui s’insèrent dans les contacts du ruban LED, assurant ainsi une continuité électrique et une transmission fiable du signal, qu’il s’agisse de variantes RGB ou monochromes.
Avantages
Les principaux avantages d’un connecteur pour ruban LED sont :
- Installation sans soudure : rapide et accessible, même pour les débutants.
- Gain de temps : pas besoin d’outils spécifiques ni de manipulations complexes.
- Sécurité : connexion stable réduisant les risques de faux contacts, courts-circuits ou erreurs de branchement.
- Modularité : possibilité de modifier ou d’étendre un système d’éclairage LED en connectant plusieurs rubans LED grâce à des connecteurs adaptés.
Types d’installation
Les connecteurs pour rubans LED constituent une solution pratique et sécurisée pour de nombreux projets d’éclairage :
- Particuliers : installations d’éclairage décoratif dans le salon, la cuisine ou la chambre, création d’un éclairage d’ambiance personnalisé et sans soudure.
- Professionnels : mise en lumière de vitrines, rayonnages, bureaux ou restaurants, avec une installation rapide et modulable.
- Chantiers et rénovations : raccordement efficace de plusieurs segments de rubans LED pour l’éclairage fonctionnel, réduisant le temps de pose et les erreurs de câblage.
- Décoration et design intérieur : intégration de rubans LED blancs, RGB, RGBW ou CCT dans des projets architecturaux (plafonds tendus, meubles, escaliers), grâce aux connecteurs droits, en L, en X ou flexibles.
Les différents types de connecteurs pour bande LED
Pour relier efficacement vos rubans LED à une alimentation ou prolonger votre installation lumineuse, plusieurs types de connecteurs pour bande LED sont disponibles, adaptés à chaque besoin technique et contrainte d’installation. Bien choisir son connecteur est essentiel pour garantir une installation optimale, que ce soit pour raccorder des rubans entre eux ou pour un branchement électrique direct en 220V.
Connecteur pour raccord de rubans LED
Ces connecteurs permettent de joindre deux segments de bande LED ou de faire la jonction entre un ruban et un câble d'alimentation. Voici les principales variantes :

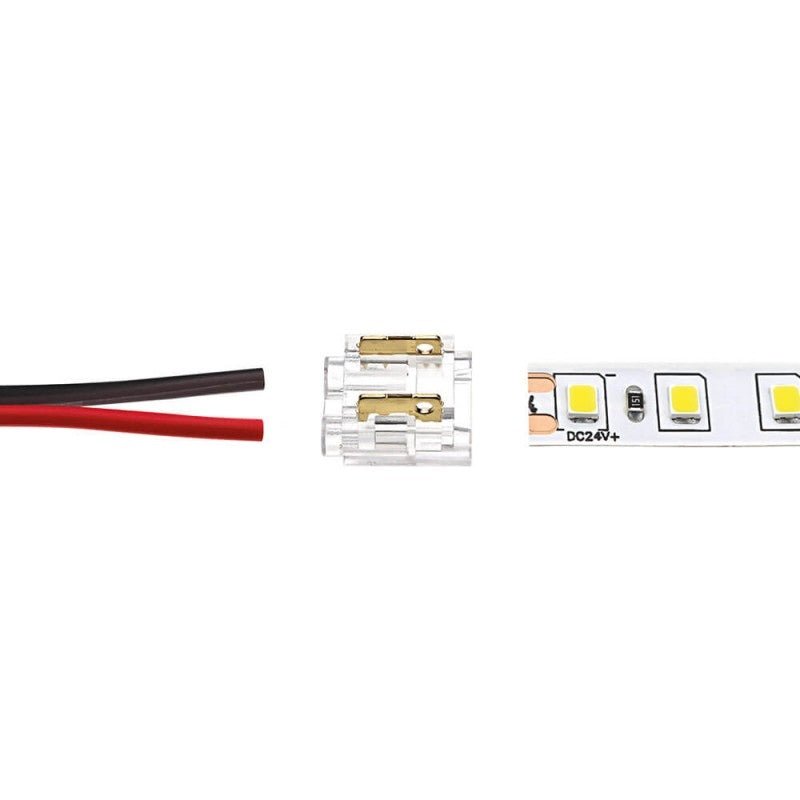

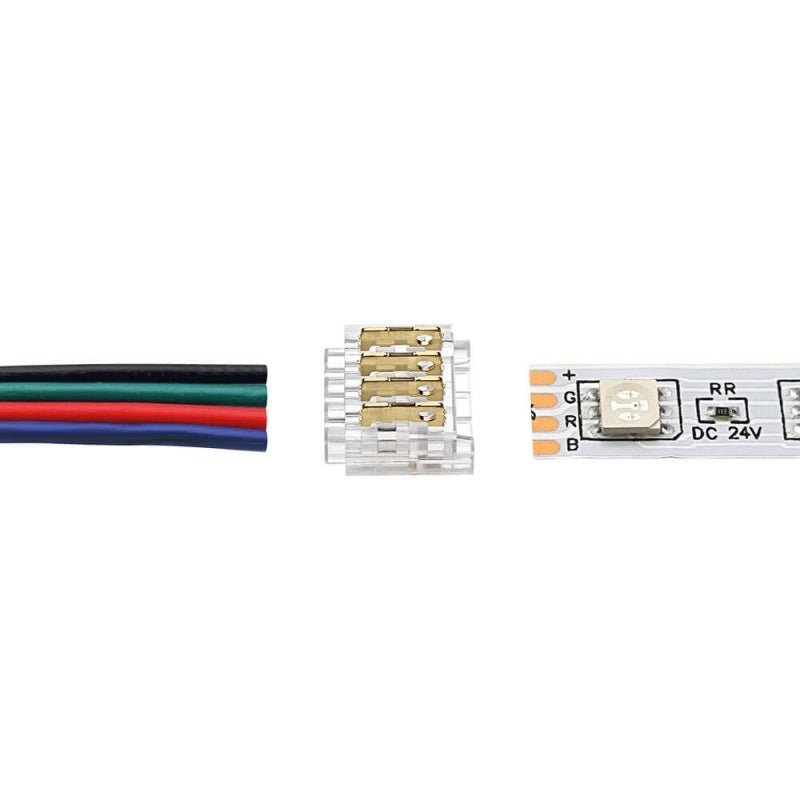

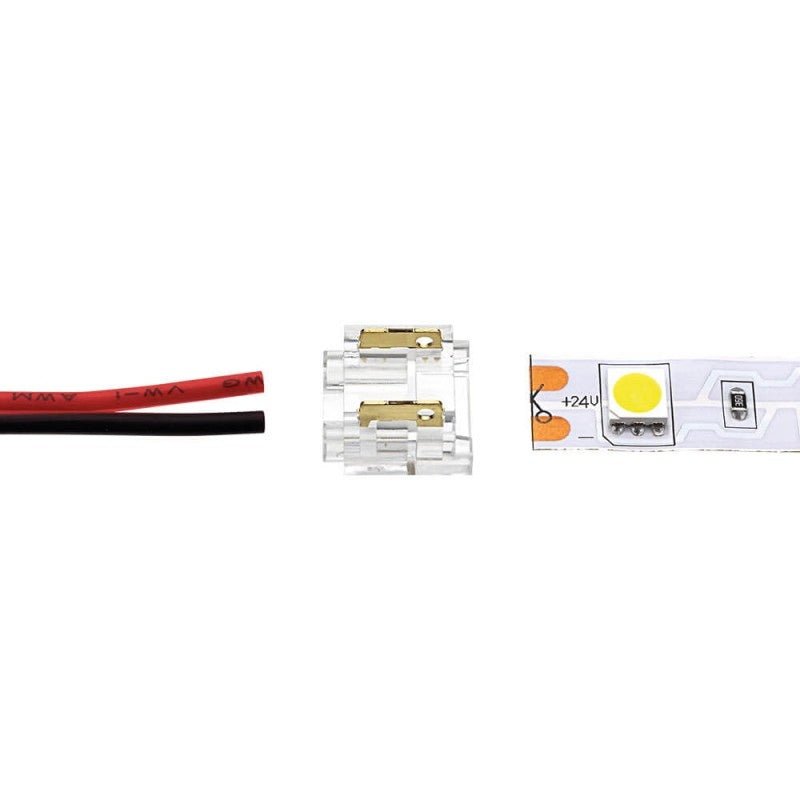

- Connecteurs à clipser sans soudure: idéals pour une connexion rapide et sécurisée sur les bandes LED SMD ou COB.

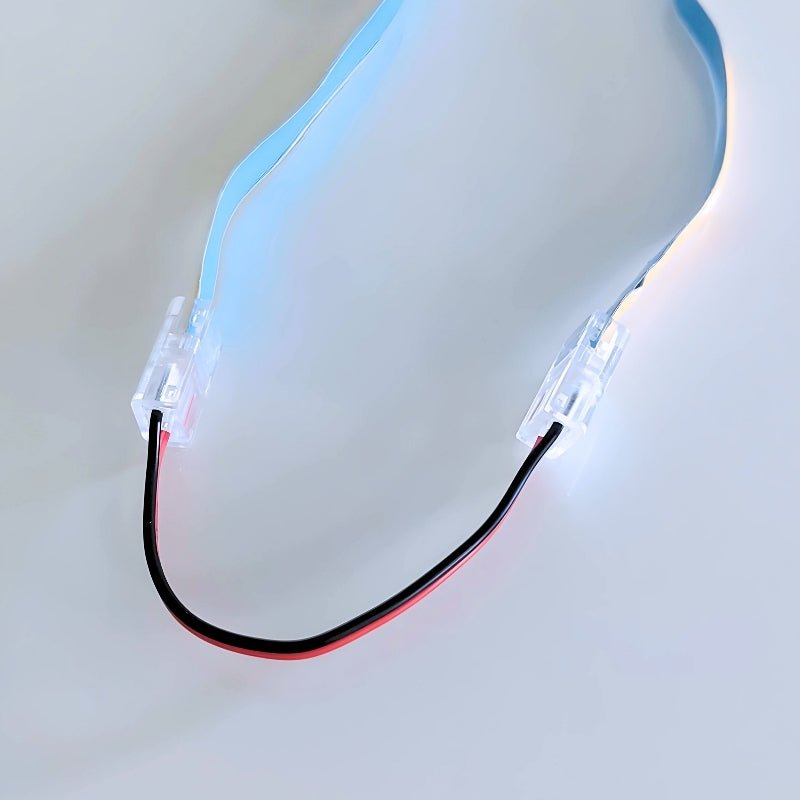

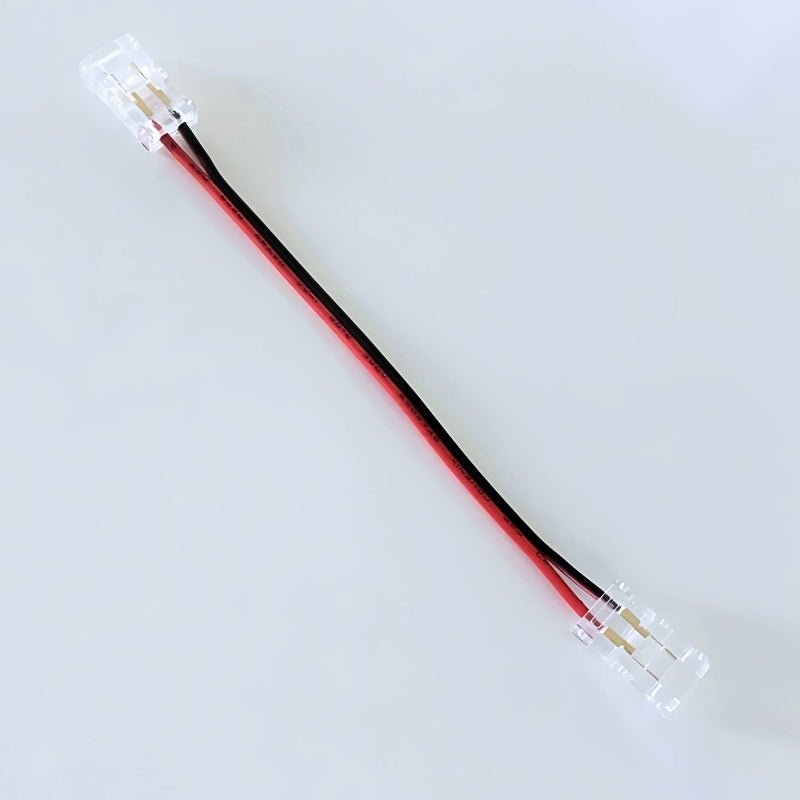

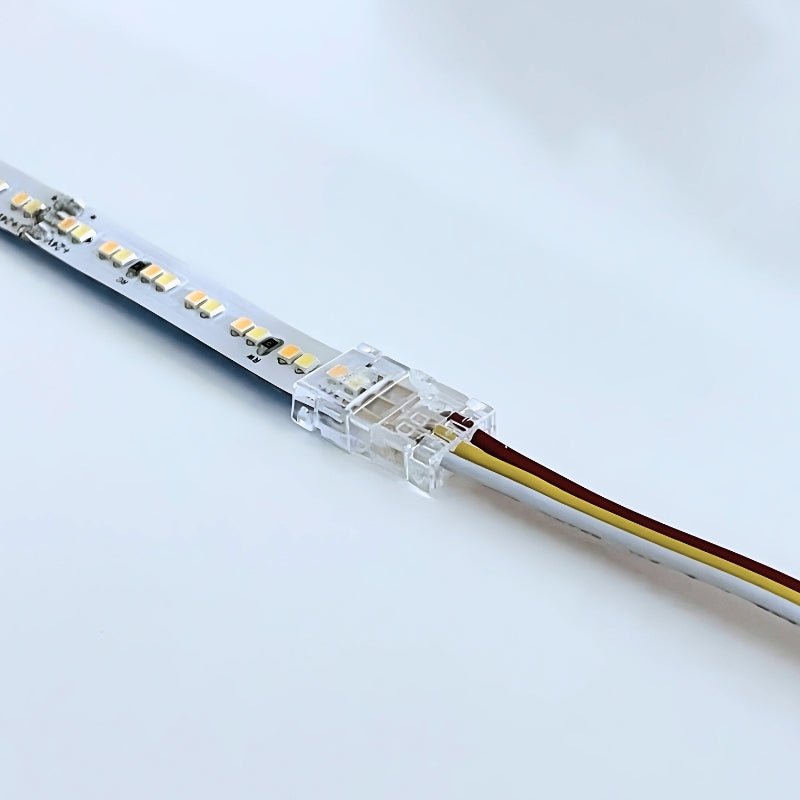

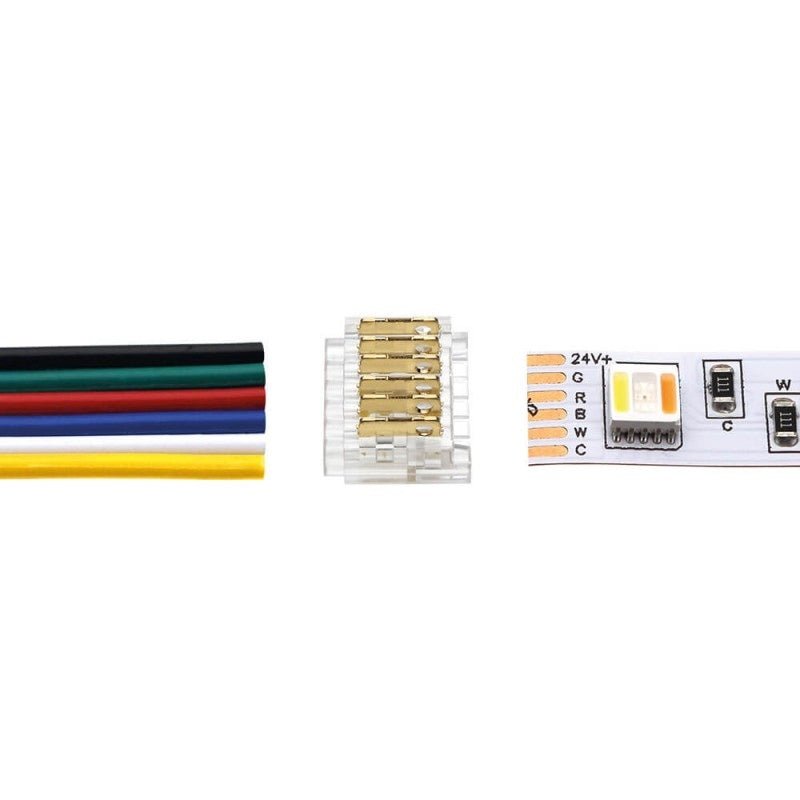

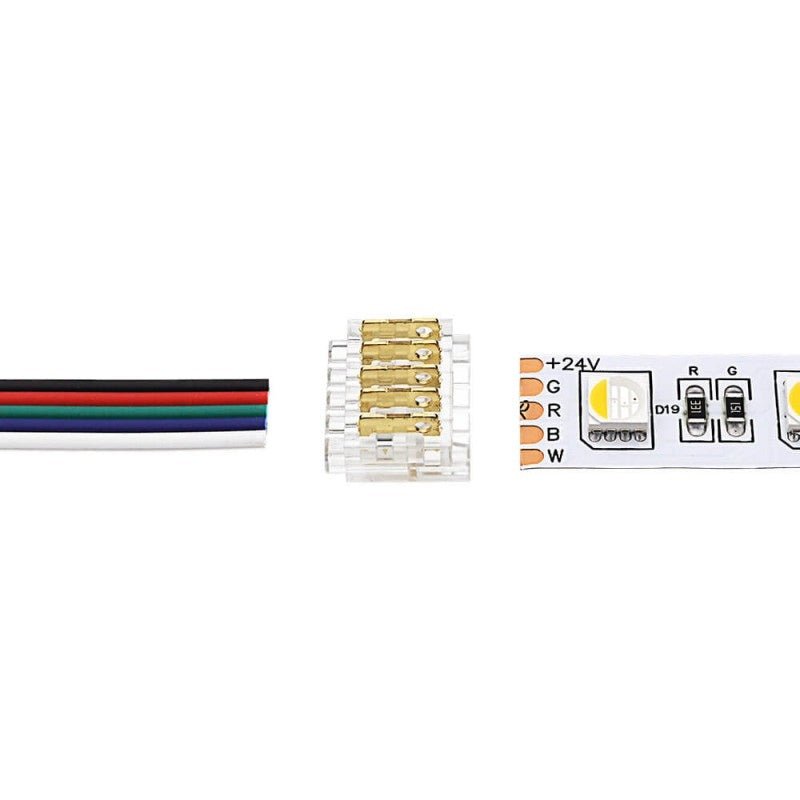

- Boîtiers avec fils intégrés: simplifient la continuité avec une alimentation ou d’autres rubans, offrant une grande flexibilité, notamment pour des installations courbes ou espacées.

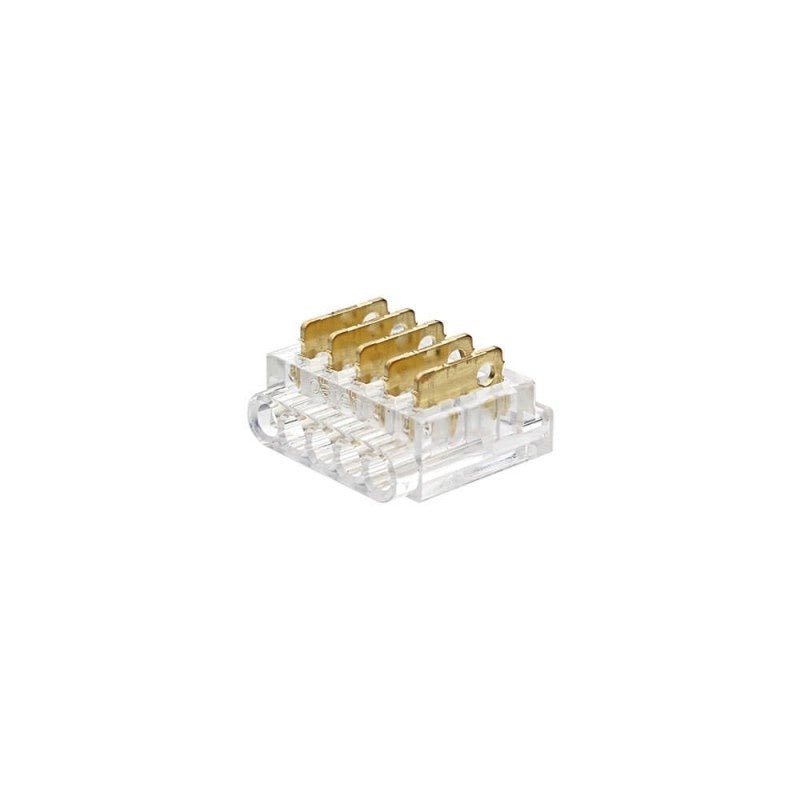

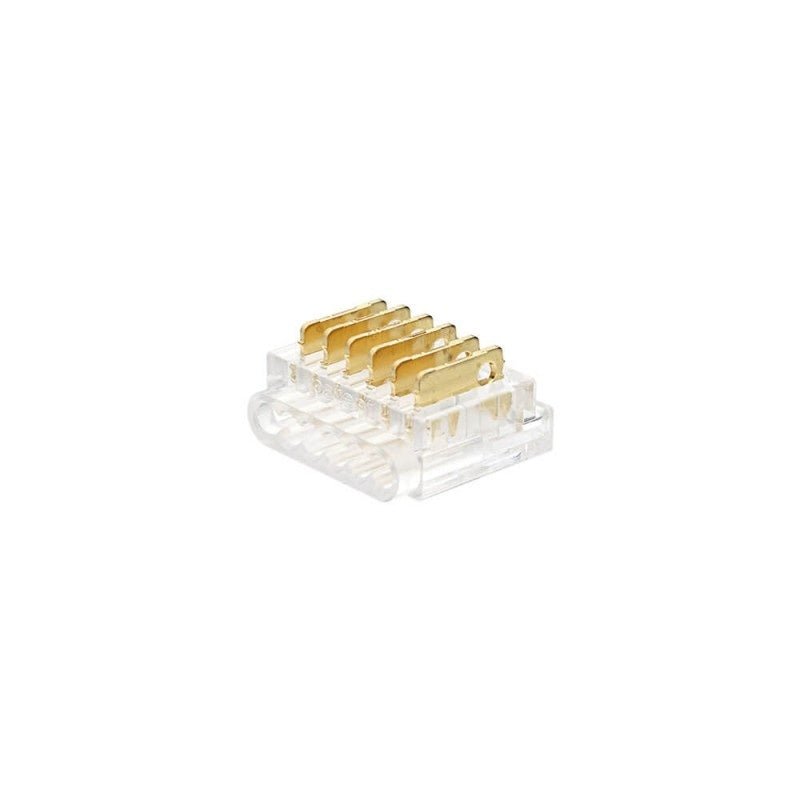

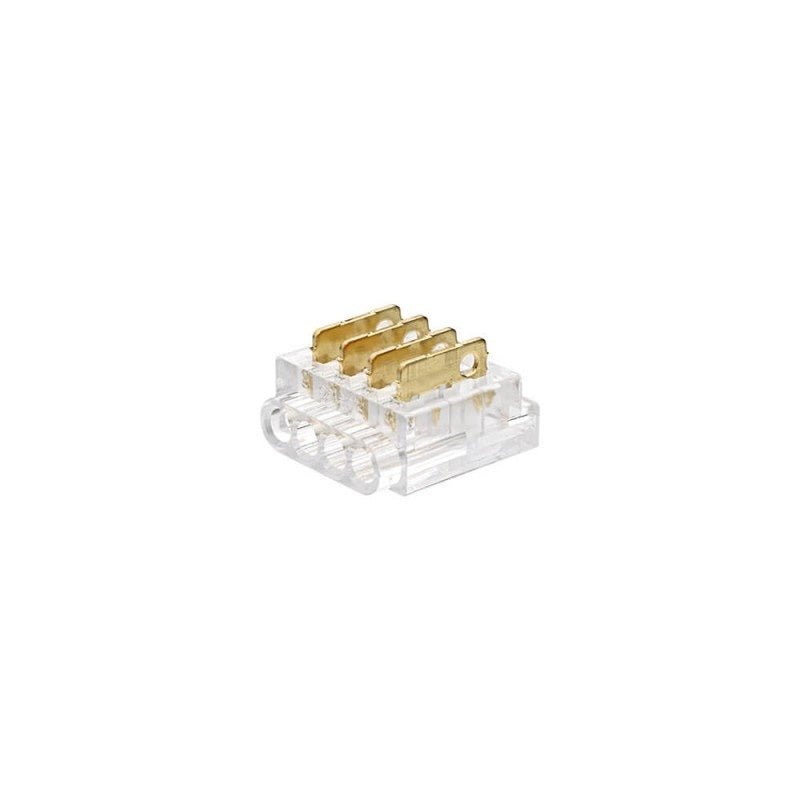

- Juste le boîtier: permet de clipser le ruban d’un côté tout en conservant un accès simple pour raccorder manuellement un câble à l’autre extrémité.

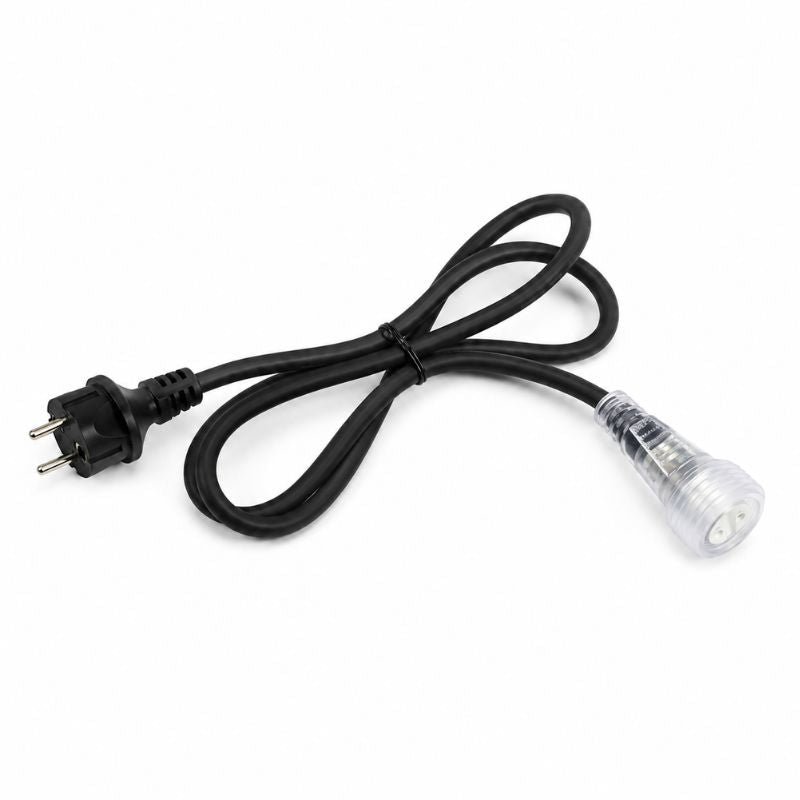

Connecteur électrique pour branchement ruban LED 220V
Ce connecteur est conçu pour relier directement un ruban LED à une alimentation secteur 220V. Il est généralement équipé de câbles et de bornes conformes aux normes électriques, garantissant sécurité et facilité d’installation. Ce type de connecteur est particulièrement adapté aux rubans LED étanches ou aux installations nécessitant une puissance élevée.
Choisir le connecteur pour bandeau LED adapté pour votre projet
Le choix du connecteur pour votre bandeau LED dépend principalement de la configuration de votre installation ainsi que des contraintes d’espace ou de forme. Chaque modèle propose des solutions spécifiques pour assurer un raccordement propre, fiable et conforme aux besoins esthétiques ou techniques de votre projet.
Modèle de connecteur | Définition | Type d'installation recommandée |
Droit | Connecteur linéaire permettant un raccordement rapide et simple entre deux segments de ruban LED alignés. | Assemblage de bandes LED en ligne droite pour des installations faciles et rapides. |

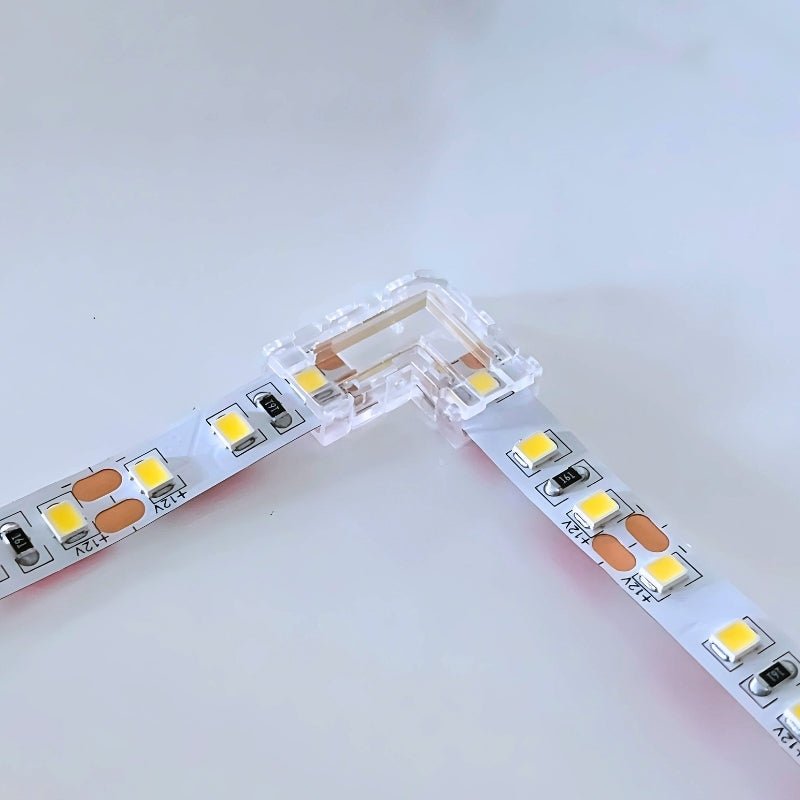

En L (Angle) | Connecteur formant un angle à 90°, idéal pour changer la direction du ruban autour d’un coin ou d’un mur. | Installations nécessitant un virage net des bandes LED, comme les contours de pièces ou de meubles. |
Flexible | Connecteur souple permettant de courber la bande LED pour contourner des obstacles ou réaliser des angles arrondis. | Projets où les rubans doivent suivre des formes complexes ou des courbes douces. |
X | Connecteur à quatre branches permettant de relier quatre segments de ruban LED entre eux en forme de croix. | Installations nécessitant un point de jonction central avec plusieurs directions lumineuses. |
Pour double rangée | Connecteur spécifique destiné à relier des bandes LED à double rangée de LED pour une luminosité accrue. | Projets utilisant des rubans LED denses, avec une haute intensité lumineuse et des rubans larges. |
Compatibilité des connecteurs pour ruban LED
Les connecteurs Silamp sont conçus pour couvrir la majorité des besoins d’installation en rubans LED. Ils permettent de raccorder ou prolonger vos bandes lumineuses sans soudure, tout en respectant les spécificités techniques de chaque modèle. Leur compatibilité dépend de la tension, de la largeur du ruban et du type de LED (rubans LED COB, SMD, rubans LED RGB, RGBW, rubans LED CCT, etc.).

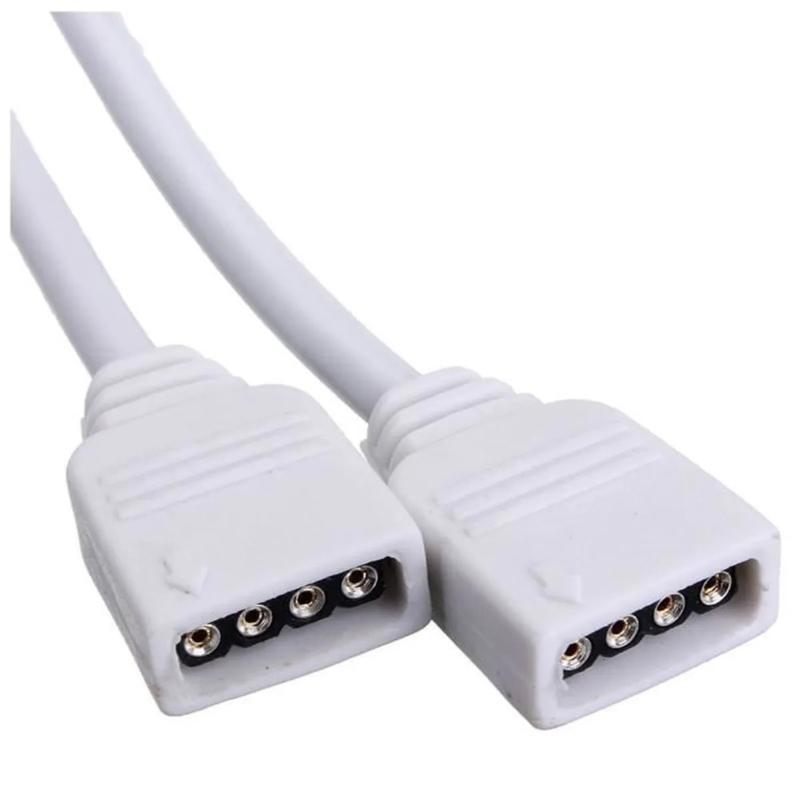

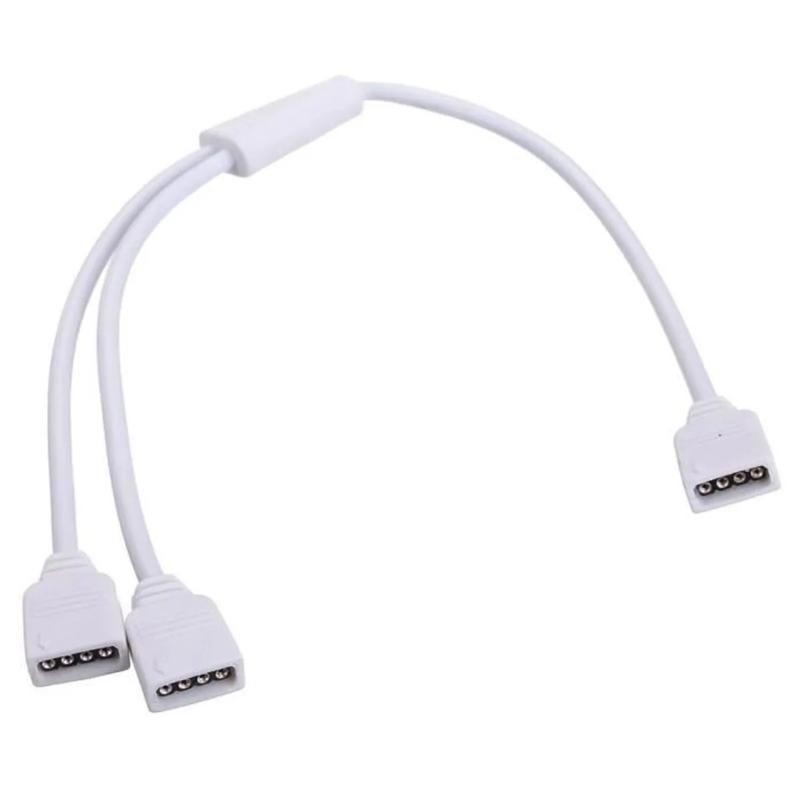

⚠️ Certains connecteurs sont spécialement conçus pour des usages particuliers, comme les connecteurs femelles pour rubans LED dynamiques ou les modèles avec plusieurs sorties pour gérer plusieurs lignes RGB.
Tension prise en charge | Largeur du ruban | Types de rubans compatibles | Spécificités disponibles |
Ruban LED 12V / Ruban LED 24V | 5 mm, 8 mm, 10 mm | COB, SMD, RGB, RGBW, CCT | Connecteurs droits, en L, en T, en X, flexibles |
Ruban LED 48V | 10 mm | COB, SMD | Raccords simples et sécurisés |
Ruban LED 220V | 8 mm, 10 mm, 15 mm | SMD 2835, COB, double rangée | Connexion secteur, modèles Plug & Play |
Multi-compatibilité | Selon modèle | RGB, RGBW, dynamiques | Connecteurs femelles spécifiques (2 ou 3 sorties) |
Comment raccorder plusieurs rubans LED grâce à un connecteur ?
Raccorder plusieurs rubans LED avec un connecteur est une étape essentielle pour réussir une installation harmonieuse et fonctionnelle. Pour garantir une connexion optimale, il est important de préparer soigneusement vos rubans et de suivre une série d’étapes précises, tout en évitant les erreurs courantes qui pourraient compromettre la qualité du montage.
- Préparation : coupez le ruban LED uniquement aux endroits indiqués (zones cuivrées) et retirez délicatement la protection adhésive ou silicone si elle est présente.
- Insertion : insérez le ruban dans le connecteur en veillant à bien aligner les contacts métalliques avec les plots cuivrés du ruban.
- Vérification des polarités : respectez strictement la correspondance des pôles (+ sur +, - sur -), en particulier pour les rubans RGB ou dynamiques.
- Fermeture : refermez le connecteur en pressant fermement, parfois à l’aide d’une pince, pour assurer une connexion solide et stable.
- Contrôle : testez l’allumage du ruban LED avant de finaliser l’installation afin de vérifier que chaque section fonctionne correctement.
- Prévention des erreurs : évitez les faux contacts, les inversions de polarité et ne forcez pas sur les rubans, qui sont fragiles, pour ne pas endommager les pistes électriques.
N’hésitez pas à explorer notre gamme de connecteurs pour bande LED sur Silamp France pour trouver le modèle idéal et faciliter vos installations domestiques ou professionnelles.
