Choisir et brancher son alimentation de ruban LED

Parmi les étapes pour finaliser l'installation de votre projet d'éclairage, le système de branchement a une grande importance. En effet, à défaut de dispositif adéquat, l’alimentation de votre ruban LED risque de ne pas de fonctionner correctement. Aussi, il est crucial de prévoir au préalable les éléments nécessaires pour assurer que votre lampe restera opérationnelle. Pour ce faire, vous devez connaître pourquoi le choix du mécanisme d’alimentation est essentiel. Sans oublier de penser au procédé adéquat pour réussir à installer votre circuit, avant de lancer vous lancer dans l’installation.

ruban LED connecté à son boîtier d'alimentation

L’importance de choisir l'alimentation adaptée pour le branchement d'un ruban LED

Le branchement du ruban LED est une démarche cruciale pour réussir votre projet et garantir le bon fonctionnement de votre éclairage. Lorsque vous achetez un ruban 12V ou 24V, le courant alternatif de 230 V passe par le système d'alimentation d'un ruban LED pour être transformé en 12 V ou 24 V continus. Sans un système d’alimentation adéquat, vous risquez d'avoir des problèmes de tension et d’endommager votre bande LED.

Quelle alimentation pour quel ruban LED ?

Dans la pratique, il est important de noter que ce type d'éclairage reste sensible aux variations de courant. Ainsi, vous devez veiller à ce que la tension de l'alimentation de votre bande LED corresponde à celle du ruban choisi.

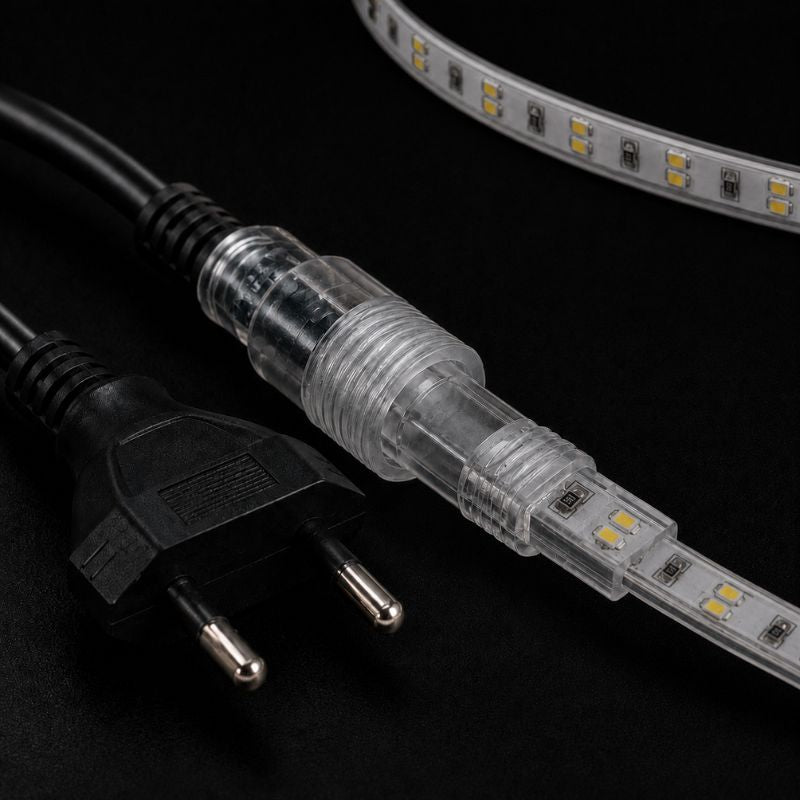

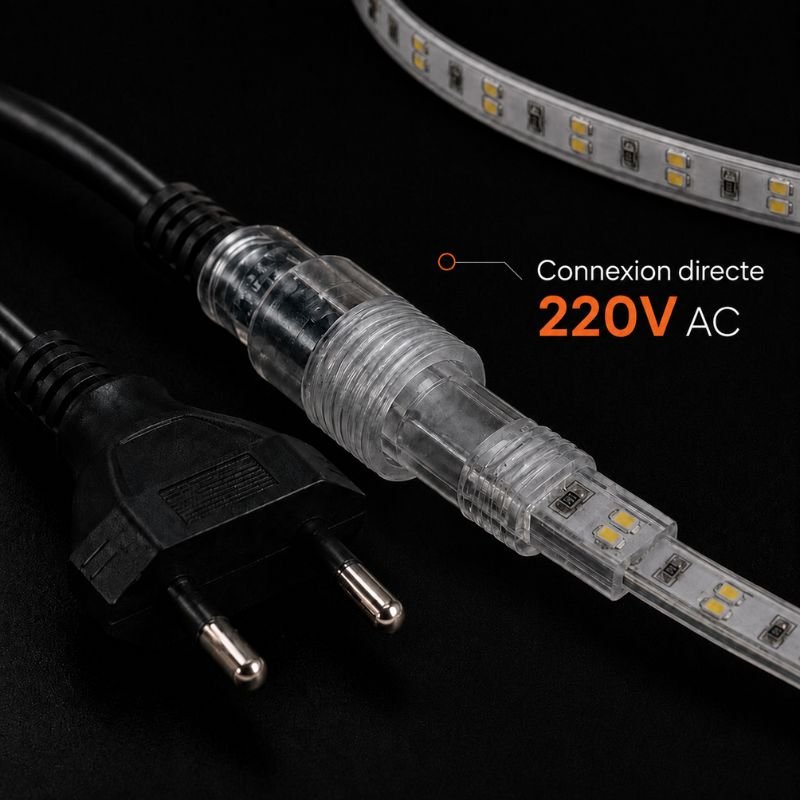

connecteur électrique pour ruban LED 220V

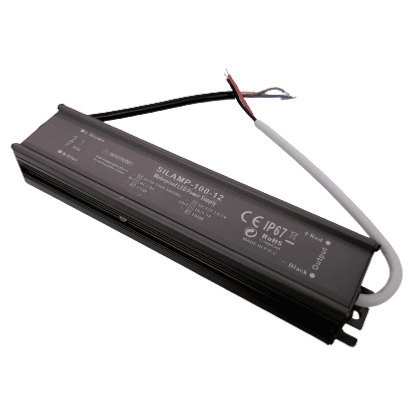

transformateur 220V 12V pour alimentation ruban LED 12V

Puissance nécessaire pour un ruban LED 12V

Selon les méthodes de calcul, un ruban LED 12V monochrome composé de 60led/m consomme 4,8 watts par mètre. Si la longueur du bandeau LED est comprise entre 0,5 m à 2 m, la puissance nécessaire est de 12 watts pour une installation non étanche. Dans le cas d'une alimentation de ruban LED étanche, misez plutôt sur un 30 watts. Si vous branchez un 12V en 24V, vous obtiendrez deux fois plus d'illumination, au risque d'endommager le circuit.

Puissance requise pour un ruban LED 24V

En partant du même principe, d'après les informations techniques, ce type de LED consomme 24 watts par mètre. Pour un ruban LED 24V non étanche qui mesure entre 1 et 4 mètres, la puissance requise est de 24 watts. Par contre s'il est étanche, il vous faut une alimentation de bandeau LED égale à 30 watts. Si vous branchez une bande 24V en 12V, votre installation ne s'allumera pas.

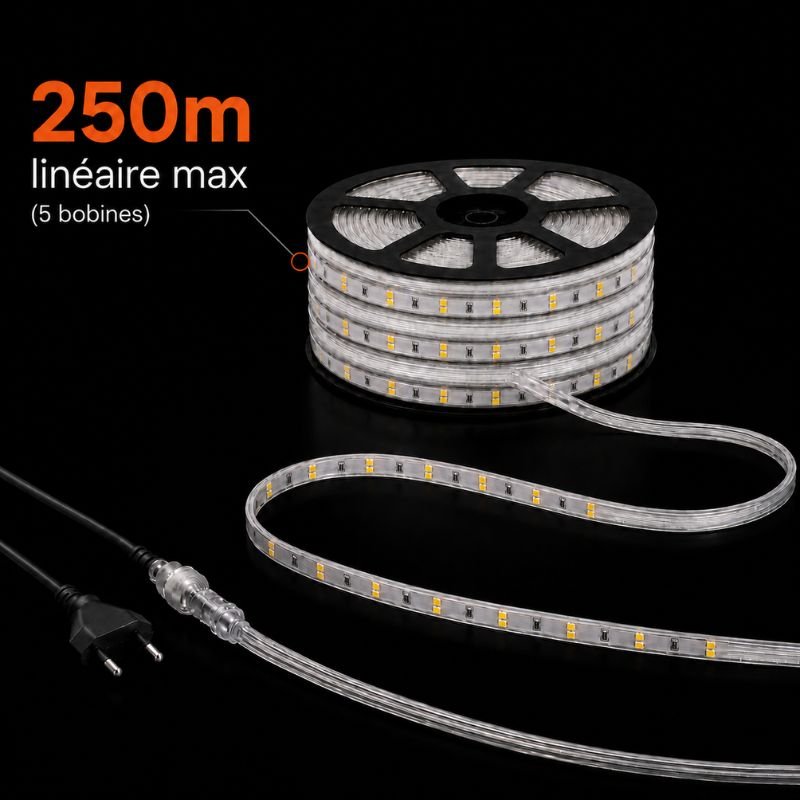

Alimentation d'un ruban LED 220V

Si vous avez opté pour un modèle de ruban LED 220V, le problème de l’alimentation est plus facile à appréhender. Pour assurer l'alimentation d’un ruban LED de ce type, vous aurez besoin d'un simple connecteur électrique.

Puissance utile pour un ruban LED RGB

D'après les estimations de bases, un ruban LED RGB consomme 7,2 watts par mètre. Si la longueur est de moins d'un mètre, la puissance utile est de 12 watts pour une lampe LED non étanche. Par contre, elle est de 30 watts pour l'alimentation d'un ruban LED étanche.

Mesurer la longueur de votre ruban LED

Il s'agit d'un élément essentiel pour le bon fonctionnement du circuit. Afin de calculer la puissance nécessaire pour l'alimentation d'un bandeau LED, multipliez la longueur de votre bande au voltage par mètre.

Nos suggestions de Rubans et Bandeaux LED

Installer un transformateur pour alimenter votre ruban LED

Le choix d'une installation d’un ruban LED 12V ou 24V requiert l'utilisation d'un transformateur de courant alternatif en continu. Il s'agit d'un élément indispensable pour l'alimentation d'une bande LED, si vous souhaitez qu'elle soit fonctionnelle. Ainsi, vous mettez votre circuit à l'abri d'éventuels incidents, tels que la surcharge, le court-circuit ou le surchauffage. De la même manière, il stabilise le courant et vous garantit un éclairage constant. La sécurité de cette installation vous permet aussi d'optimiser la durée de vie de votre ruban LED.

Pour ce faire, vous retiendrez le dispositif nécessaire selon le type de votre bandeau LED. À savoir :

- Un transformateur 220V 12V étanche ou non étanche pour le branchement d’une bande LED 12V.

- Un transformateur 220V 24V étanche ou non étanche pour le branchement d’une bande LED 24V.

Des modèles avec la mention TBTS (très basse tension sécurisée) ou SELV sont également disponibles sur le marché. À la base, ils sont conçus pour bloquer l'envoi d'une haute tension vers la sortie, si jamais l'alimentation est défaillante.

Il est utile de savoir qu'il existe aussi des bandeaux LED qui fonctionnent directement en 230 V sans transformateur. Ils sont juste équipés d'un redresseur de tension à la place de leur système de branchement.

Comment installer l'alimentation de son bandeau LED ?

ruban led
ruban led et pique de connexion

Après avoir choisi les éléments indispensables pour faire fonctionner l'alimentation de ruban LED, il ne vous reste plus qu'à l'installer. Si vous utilisez un transformateur 220V, vous avez la possibilité de connecter plusieurs rubans au même branchement. Il faut seulement prendre la précaution de les aligner en parallèle et veiller à ce que la puissance de bandeaux LED ne dépasse pas la limite autorisée.

Si vous préférez une connexion en série, il est important de vérifier la longueur maximale des bandes. Vous devez faire en sorte que la puissance de votre alimentation d'un ruban LED soit identique au niveau des deux branchements.

Si vous optez pour des alimentations variables classiques, vous pouvez le connecter directement auprès d'un variateur mural standard. Vous trouvez également dans le commerce des modèles variables spécifiques.

Pour la connexion de l'alimentation d'un ruban LED au secteur, réalisez une fixation à l’aide de dominos. Ces derniers sont soit classiques à vis, soit d'un autre style. Sinon, vous pouvez recourir à des fiches qu'il suffit de souder aux bandeaux LED.

Pour distinguer les fils de connexion de vos bandes LED, il y a un principe à retenir. Le « négatif (-) » est toujours de couleur noire, tandis que le « positif (+) » peut être rouge ou blanc. Vous ne courez pas le risque de vous faire électrocuter au niveau de la sortie en 12V ou en 24 V. Toutefois, votre circuit ne fonctionnera pas en cas d'inversion des pôles. Rassurez-vous, votre bandeau LED ne sera pas abîmé pour autant. Il suffit de remettre les installations au bon endroit et vous aurez le plaisir d'admirer votre chef-d'œuvre.

Autre recommandation essentielle, si vous avez choisi des bandes RGB, n'oubliez pas de brancher votre transformateur avec un contrôleur RGB. Il n'est pas nécessaire de recourir à une alimentation variable pour sélectionner la couleur de l'éclairage.

Pour résumer, il est primordial de vérifier votre type d'alimentation en fonction des bandes LED que vous avez choisi d'installer. Si vous la destinez à un branchement à l'extérieur, il est judicieux de privilégier des circuits étanches. Cette précaution est également valable si vous estimez qu'il y a un risque de condensation. Pour un usage à l'intérieur, il est plus que recommandé de miser sur un bloc d'alimentation avec prise. Dans le cas où vous préférez faire les branchements avec des fils, choisissez une alimentation avec boitier. Cette recommandation vaut notamment pour les modèles composés de tôle trouée. En effet, à l'origine ils sont prévus pour être fixés dans une armoire fermée. Autrement dit, il serait plus avisé d'éviter de les exposer dans des endroits accessibles.

Dans la pratique, le choix et le branchement d'une alimentation restent assez simples, du moment que vous respectez les précautions d'usage. Il s'agit d'une démarche essentielle pour garantir la longévité de votre installation, tout en vous permettant d'optimiser l'usage de vos bandeaux LED. Aussi, il est important d'étudier les caractéristiques de vos luminaires LED, afin d'obtenir de meilleurs résultats et vous épargner quelques soucis.
