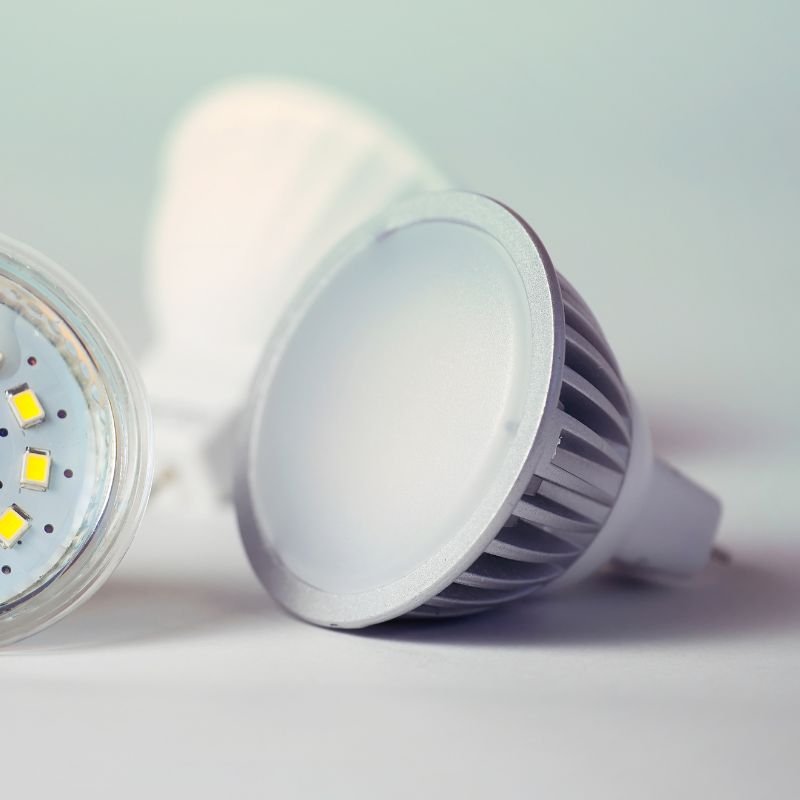

Le culot GU5.3 : 12 V, transformateur et format MR16
Le GU5.3 est un culot à deux broches espacées de 5,3 mm, alimenté en 12 V : il exige donc toujours un transformateur entre le réseau et l'ampoule. Il ne faut pas le confondre avec le MR16, qui désigne un format de réflecteur d'environ 50 mm de diamètre, et non un culot : il existe des réflecteurs MR16 montés sur culot GU10, donc en 230 V. Le GU5.3 se remplace sans outil, en tirant sur les broches, mais le passage de l'halogène à la LED impose souvent de changer aussi le transformateur, dont la charge minimale n'est plus atteinte. Sa basse tension en fait le culot de référence des volumes 0 et 1 de la salle de bains, où la NF C 15-100 impose la TBTS 12 V.
Le GU5.3 est le culot des faux-plafonds des années 2000, celui qu'on retrouve par dizaines dans les cuisines et les couloirs équipés à l'halogène. Sa conversion à la LED est le cas de rénovation le plus courant — et celui qui produit le plus de scintillements inexpliqués, parce qu'on change l'ampoule sans regarder ce qui l'alimente.
Ce guide clarifie d'abord le malentendu MR16, puis détaille le rôle du transformateur, la méthode de remplacement, et les emplacements où ce culot est non seulement possible mais imposé.
L'essentiel sur le GU5.3
| Caractéristique | Valeur |
|---|---|
| Type de connexion | Deux broches à enficher |
| Entraxe des broches | 5,3 mm — c'est ce que dit le chiffre du nom |
| Tension | 12 V, très basse tension |
| Transformateur | Obligatoire |
| Format de réflecteur associé | MR16, environ 50 mm de diamètre |
| Usage type | Spots encastrés, pièces humides, éclairage d'accentuation |
GU5.3 n'est pas MR16
C'est la confusion la plus répandue du rayon ampoules, et elle coûte cher : on achète une « MR16 » en pensant à une tension, alors que le mot ne désigne qu'une forme.
GU5.3 décrit la connexion : deux broches, un entraxe, une tension de 12 V. MR16 décrit le réflecteur : une coupelle multifacettes d'environ 50 mm de diamètre, qui donne au faisceau sa forme. Les deux se rencontrent très souvent ensemble, d'où l'habitude commerciale d'écrire « GU5.3 / MR16 ». Mais le même réflecteur MR16 existe aussi monté sur un culot GU10, et fonctionne alors en 230 V sans transformateur.
| GU5.3 | GU10 | |
|---|---|---|
| Nature | Culot | Culot |
| Fixation | Deux broches fines à enficher | Deux ergots, verrouillage au quart de tour |
| Tension | 12 V | 230 V |
| Transformateur | Obligatoire | Aucun |
| Réflecteur MR16 possible | Oui | Oui |
Conseil ProDevant un spot déjà posé, ne vous fiez pas à la forme : regardez la base. Deux broches lisses, c'est du GU5.3 en 12 V. Deux ergots à tête élargie, c'est du GU10 en 230 V. Les deux ampoules ne sont pas interchangeables, même si elles se ressemblent de face.

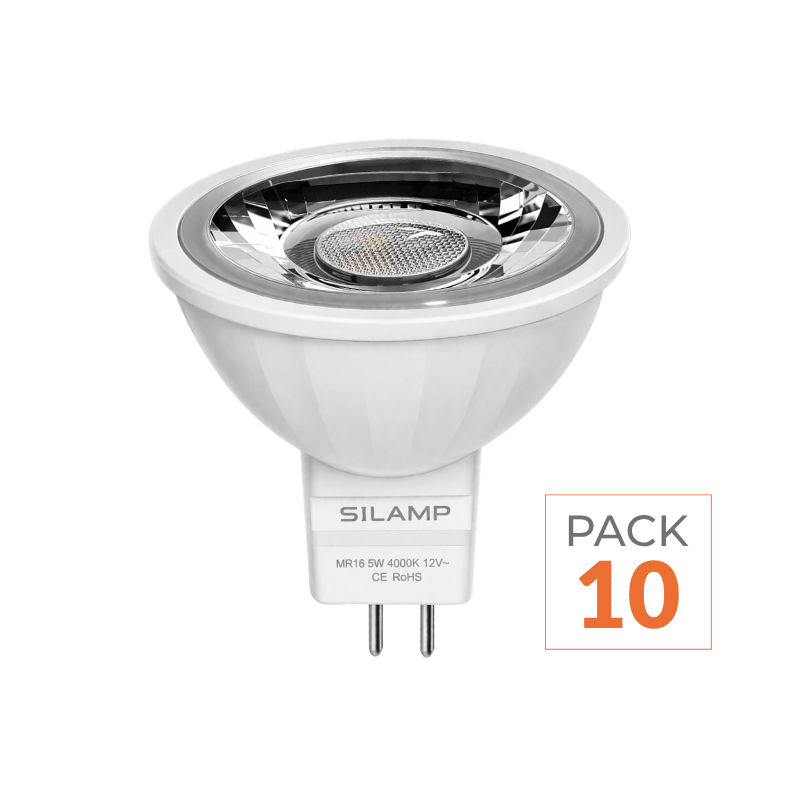

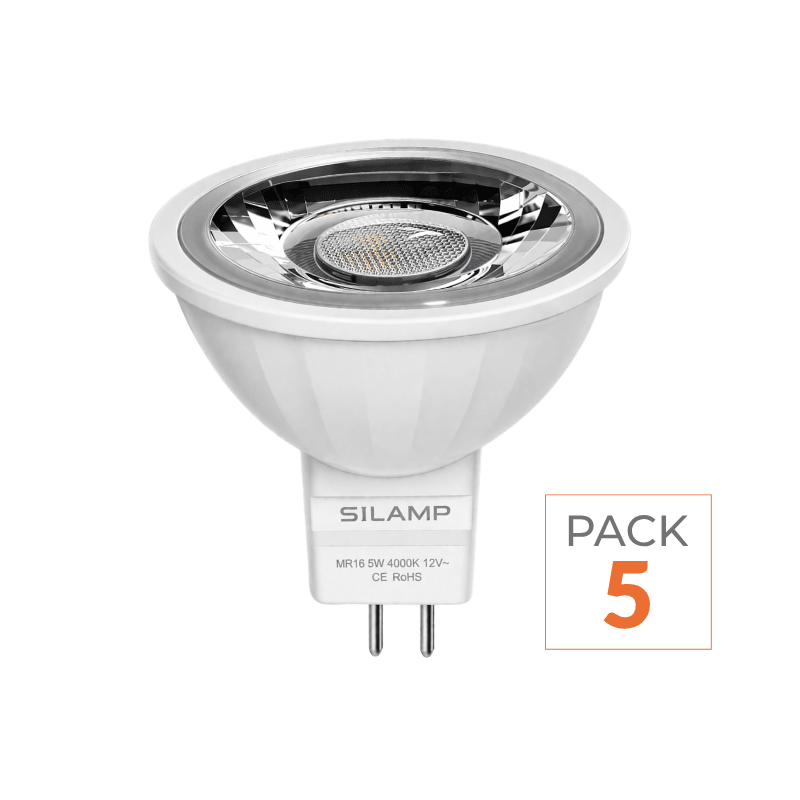

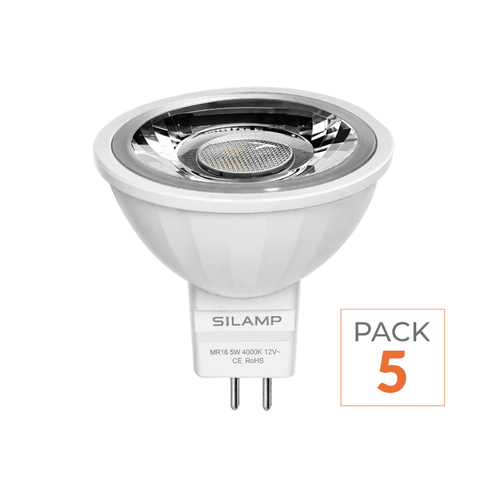

Nos ampoules GU5.3 et transformateurs
Expédiés depuis notre stock France.

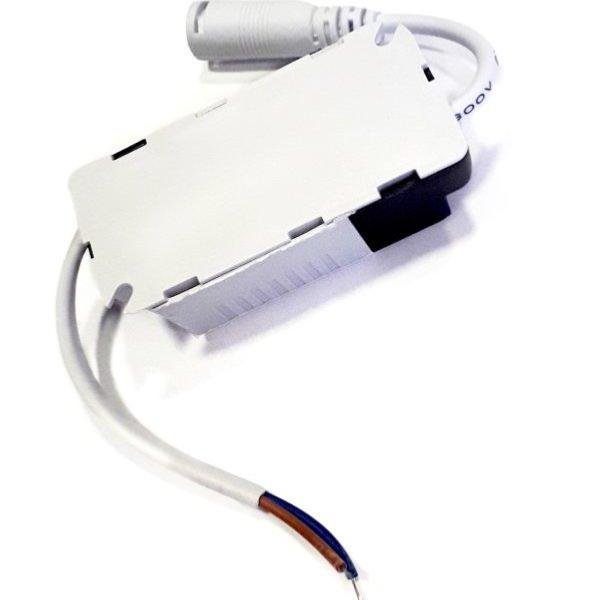

Le transformateur, pièce obligatoire
Un GU5.3 ne peut pas recevoir les 230 V du réseau. Un transformateur, appelé aussi driver en LED, abaisse la tension à 12 V et alimente les spots, câblés en parallèle sur sa sortie. En série, la tension se partagerait et les spots éclaireraient faiblement.
Le dimensionner
Sa puissance doit couvrir la somme des spots, avec une marge pour éviter de le faire travailler à pleine charge.
Exemple : six spots de 5 W consomment 30 W ; visez au moins 36 W, soit un modèle de 40 W dans la gamme des transformateurs pour spots.
Le piège du passage à la LED
Un transformateur électronique conçu pour l'halogène exige souvent une charge minimale — par exemple 20 W — en dessous de laquelle il ne démarre pas franchement. Six LED de 5 W ne l'atteignent pas toujours, et le résultat se voit immédiatement : scintillement, allumage retardé, clignotement en boucle. Le remplaçant doit être un modèle annoncé compatible LED, et dimmable si un variateur est en place.
Remplacer une ampoule GU5.3
Le geste est simple, mais il commence toujours par la coupure du courant.
- Coupez le disjoncteur du circuit d'éclairage, pas seulement l'interrupteur, et laissez refroidir l'ancienne ampoule si elle vient de fonctionner.
- Tirez l'ampoule dans l'axe des broches, sans la faire pivoter ni forcer latéralement.
- Enfichez la nouvelle ampoule GU5.3 en présentant les broches bien droites.
- Rétablissez le courant et observez l'allumage. Un scintillement ou un démarrage hésitant pointe vers le transformateur, pas vers l'ampoule.
SécuritéLe primaire du transformateur reste en 230 V : toute intervention sur son câblage se fait disjoncteur coupé et absence de tension vérifiée au VAT. Les luminaires de classe II et III ne sont jamais raccordés à la terre. Créer ou modifier un circuit relève d'un électricien.
Où le GU5.3 s'impose
Les volumes de la salle de bains
Sa basse tension est un atout réglementaire. La NF C 15-100 impose une alimentation en très basse tension de sécurité 12 V dans le volume 0 et dans le volume 1 ; un spot 230 V, même de classe II et même en IP65, n'y est pas conforme. L'indice de protection doit suivre : IPX7 en volume 0, IPX4 minimum en volume 1. Le transformateur, lui, se place hors volumes.
La TBTS plafonne à 50 V en alternatif et 120 V en continu, valeurs divisées par deux en milieu mouillé. Dans les volumes de la salle de bains, la norme descend à 12 V en alternatif et 30 V en continu.
L'éclairage d'accentuation
Le réflecteur MR16 produit un faisceau net et maîtrisé, apprécié pour éclairer un tableau, une niche ou un plan de travail. Les spots LED 12 V couvrent ces usages.
Les circuits déjà équipés
Sur une installation existante où les transformateurs sont en place et accessibles, rester en GU5.3 évite de rouvrir le plafond. Le côté éclairage reste encadré par la NF C 15-100 : conducteurs de 1,5 mm², disjoncteur de 16 A maximum — 10 A le plus souvent en résidentiel — et 8 points d'éclairage par circuit, les spots comptant pour un point par tranche de 300 VA dans une même pièce.
