L'installation d'un projecteur LED est une solution efficace pour sécuriser et valoriser vos espaces extérieurs tout en réalisant des économies d'énergie. Grâce à leur durée de vie prolongée et leur faible consommation, les projecteurs LED sont devenus incontournables pour éclairer jardins, terrasses, entrées de garage, façades ou encore chantiers. Ce guide détaillé vous accompagne à travers toutes les étapes, du choix du matériel à l'installation finale, avec une attention particulière aux modèles équipés de détecteurs de mouvement.

Quand remplacer un projecteur LED ?

Bien que les LED aient une durée de vie considérable (20 000 à 50 000 heures selon les modèles), prévoyez un remplacement si :

La luminosité diminue significativement.
Le projecteur clignote ou s'allume de façon intermittente.
Le détecteur de mouvement ne fonctionne plus correctement.

1ère étape : choisir le projecteur LED adapté à vos besoins

Avant de commencer l'installation, il est crucial de sélectionner un projecteur LED qui répond parfaitement à vos attentes et aux contraintes de votre environnement.

Critère	Conseils
Déterminer la puissance et le flux lumineux	Choisir la puissance appropriée en fonction de la surface à éclairer : Pour un usage domestique courant (jardin, façade, allée), des projecteurs LED entre 10W et 50W sont suffisants. Pour des zones plus grandes ou des espaces professionnels comme des chantiers, vous pouvez opter pour un projecteur LED 100W et plus (jusqu’à 750W). À noter : certains modèles proposent un rendement lumineux très élevé (jusqu’à 185 lumens/Watt), avec d’importantes économies d’énergie à la clé.
Vérifier l’indice de protection (IP)	L’indice de protection garantit la résistance de votre projecteur aux conditions extérieures : Pour une installation en extérieur exposée aux intempéries, privilégiez un indice IP65, IP66 ou IP68 (protection totale contre la poussière et les jets d’eau, voire immersion). Pour un espace couvert ou semi-extérieur, un IP44 peut suffire.
Classe de protection électrique	Vérifiez la classe de protection électrique de votre projecteur : Classe I : nécessite une mise à la terre. Classe II : double isolation, ne nécessite pas de raccordement à la terre.

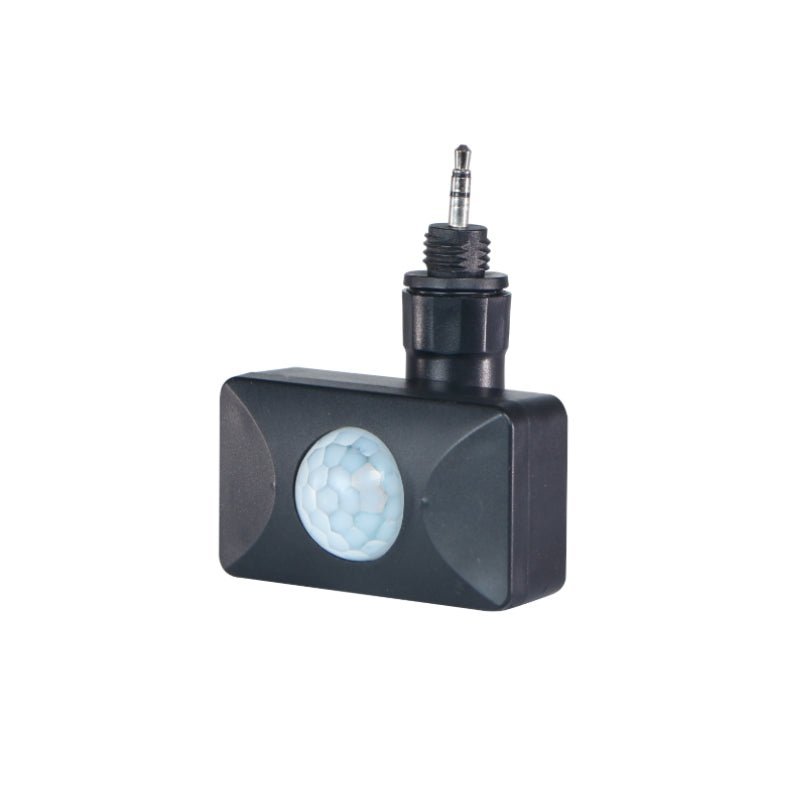

Option détecteur de mouvement	Le projecteur LED avec détecteur est idéal pour les allées, garages, entrées, afin d’optimiser l’éclairage et la sécurité : Permet des économies d’énergie en n’éclairant que lorsqu’une présence est détectée. Certains modèles offrent une sensibilité et une portée réglables pour un déclenchement précis. Possibilité de régler la durée d’éclairage et l’intensité selon les besoins.

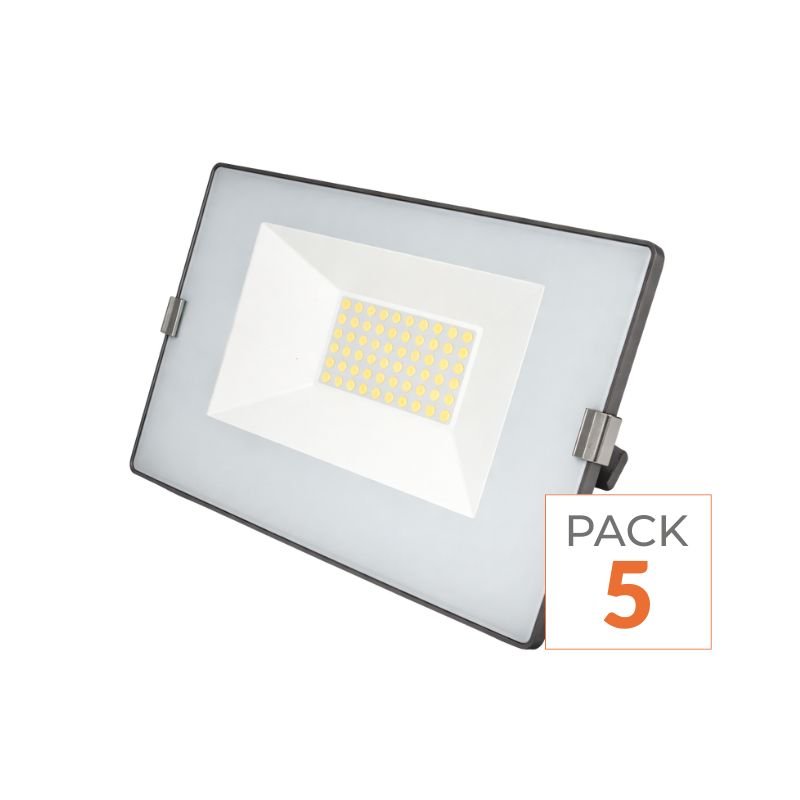

Nos suggestions de projecteurs LED

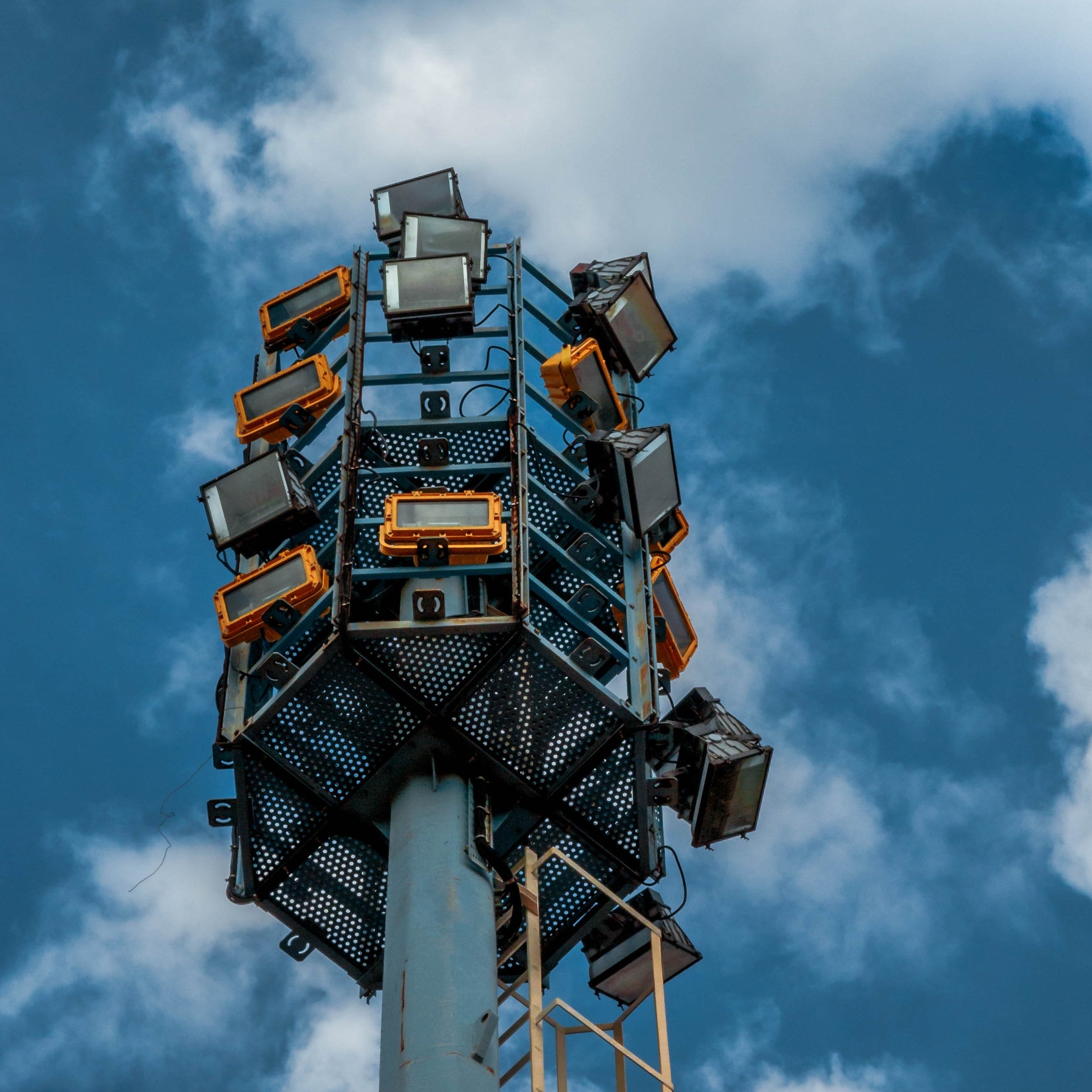

Projecteurs Industriels

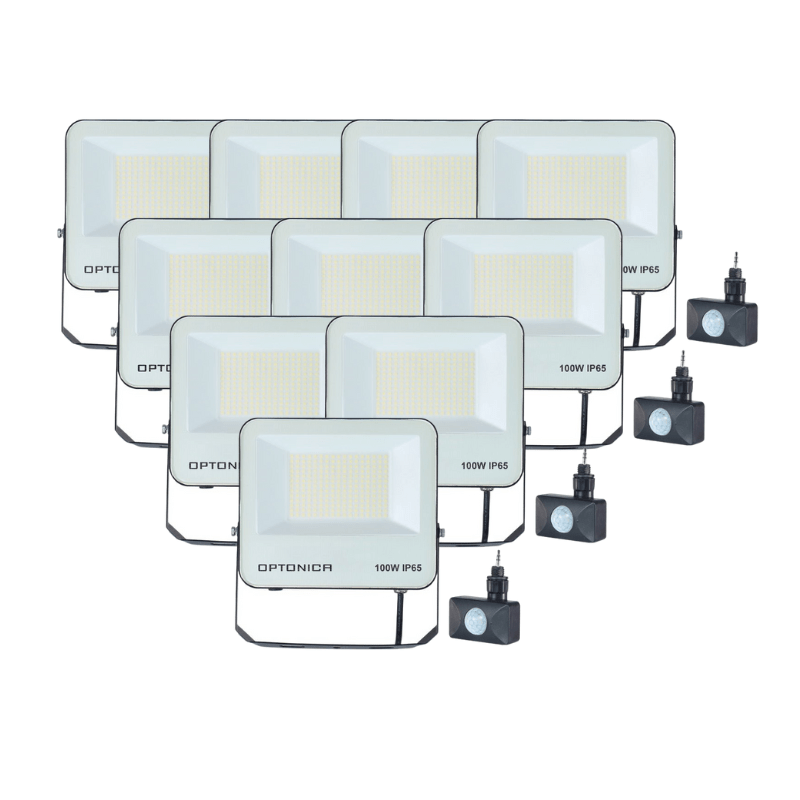

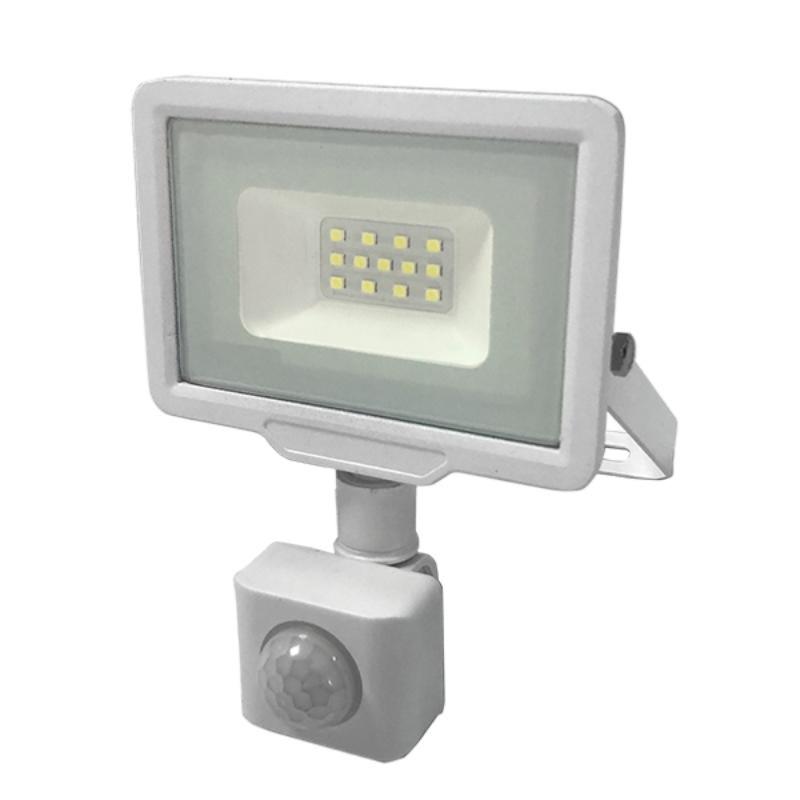

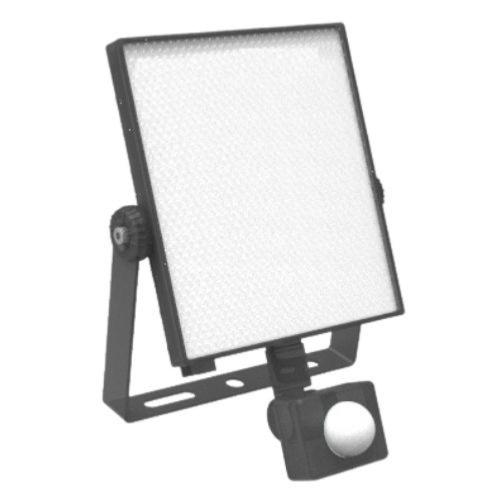

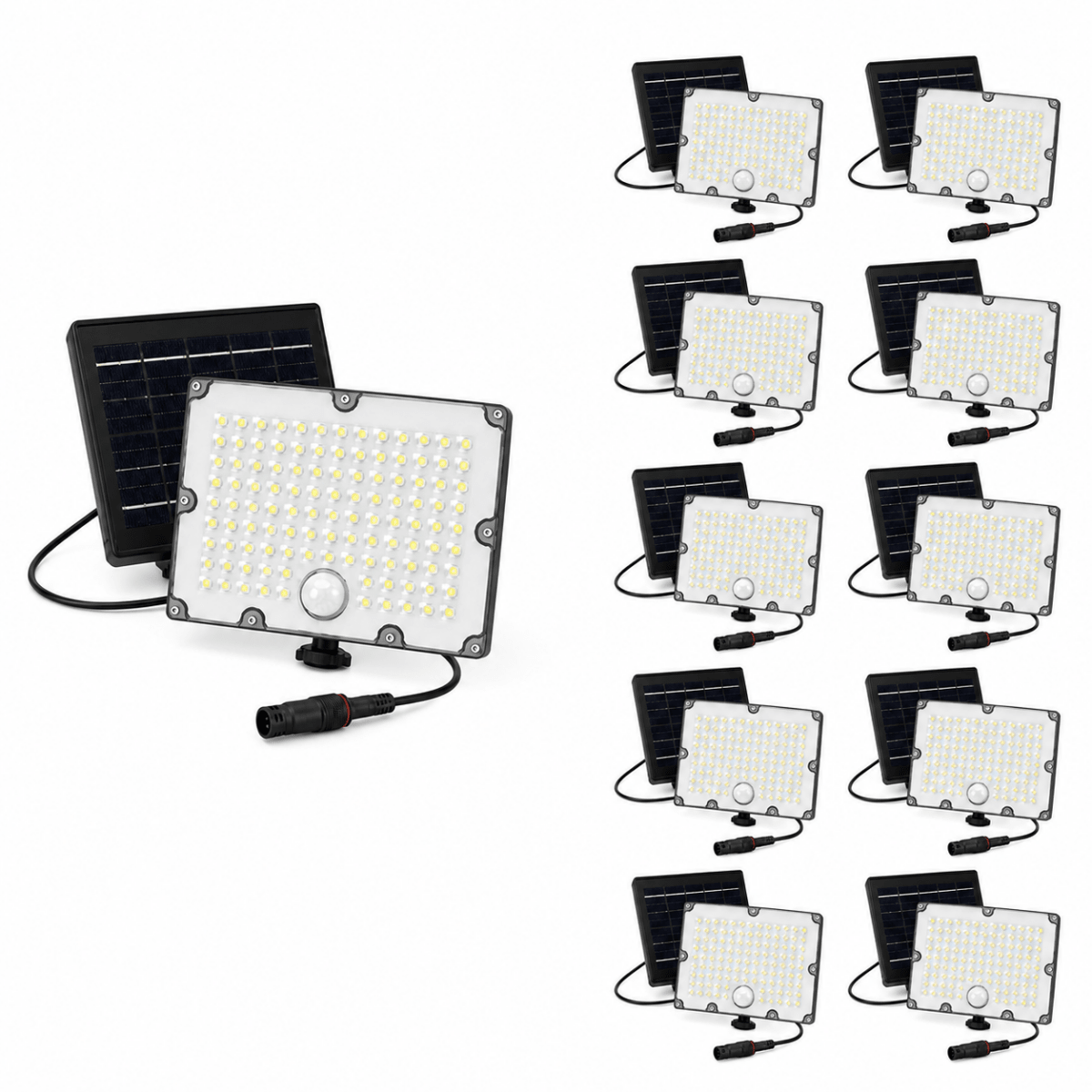

Projecteurs LED avec Détecteur

Projecteurs LED Connectés

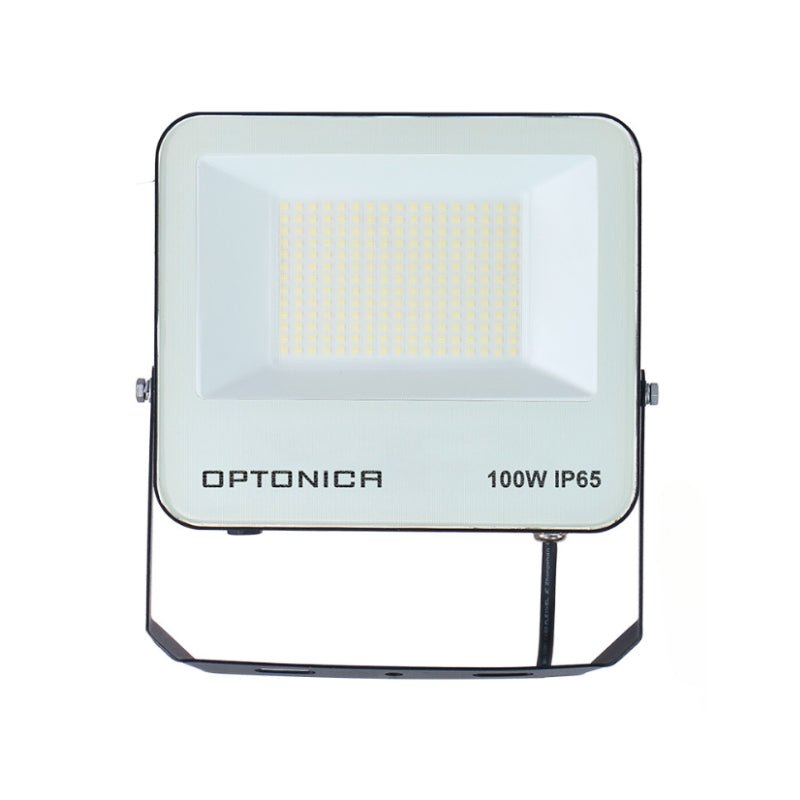

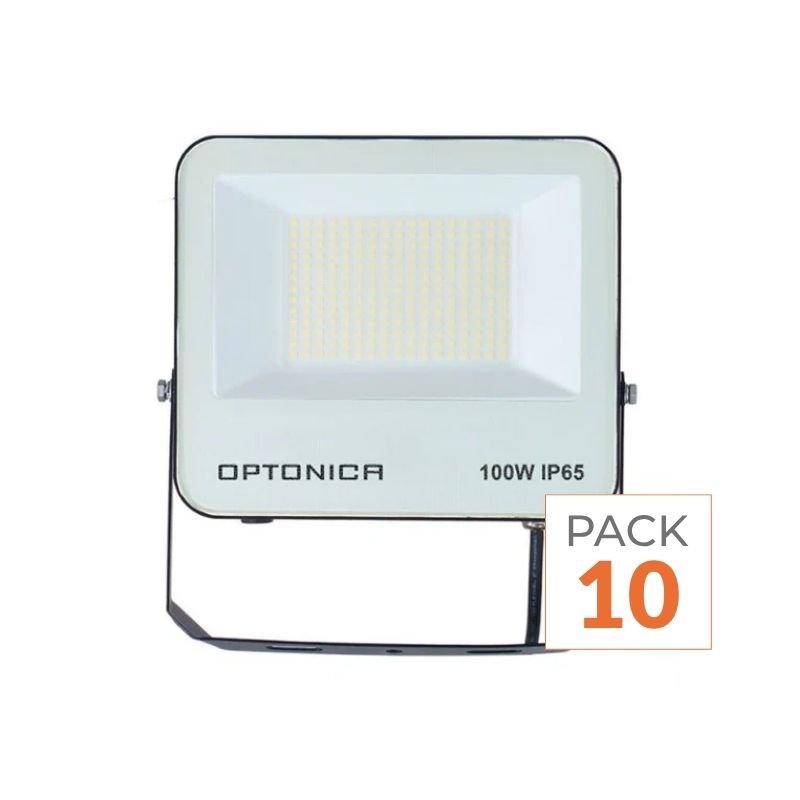

Projecteurs LED Puissants

Étape 2 : rassembler le matériel et les outils nécessaires

Pour réaliser l'installation du projecteur LED dans les meilleures conditions, préparez l'ensemble du matériel avant de commencer les travaux.

Outil	Utilité / Détails
Perceuse et forets adaptés	Pour fixer le support mural
Tournevis (plat et cruciforme)	Pour le montage et les connexions
Clé ou douille	Pour serrer les fixations
Pince coupante et à dénuder	Pour préparer les câbles électriques
Mètre et niveau à bulle	Pour un positionnement précis
Escabeau	Pour travailler en hauteur en toute sécurité
Crayon	Pour marquer les repères de perçage
Fournitures électriques	Au besoin : Boîte de dérivation étanche (IP55 minimum pour l'extérieur). Connecteurs type domino ou Wago. Câble adapté à l'extérieur (U1000 R2V ou équivalent). Chevilles et vis adaptées au support (béton, brique, bois). Éventuellement joint silicone pour renforcer l'étanchéité. Goulottes pour protéger les câbles.
Équipement de protection individuelle (EPI)	Au besoin : Gants. Lunettes de protection. Casque de protection.

Étape 3 : lister et respecter les consignes de sécurité essentielles

La sécurité est primordiale lors de toute intervention sur un système électrique.

Coupure de l'alimentation électrique : avant toute manipulation, coupez impérativement le courant au disjoncteur général (position OFF). Vérifiez l'absence de tension à l'aide d'un vérificateur d'absence de tension (VAT) ou d'un multimètre.
Respect des normes électriques : en France, conformez-vous à la norme NF C 15-100 qui régit les installations électriques. Assurez-vous que votre installation est protégée par un disjoncteur adapté et un dispositif différentiel 30 mA (obligatoire en habitation).
Travail en hauteur : utilisez un escabeau stable et adapté. Ne vous positionnez jamais sur les dernières marches de l'échelle. Demandez de l'aide si nécessaire pour maintenir l'escabeau ou vous passer les outils.

Étape 4 : installer le projecteur LED

Choisir et préparer l’emplacement

Étape	Détails
Repérage de l'emplacement idéal	Choisissez un support solide pouvant supporter le poids du projecteur. Pour un projecteur avec détecteur, privilégiez une hauteur de 2 à 3 mètres du sol pour une détection optimale. Prévoyez une orientation de façon à couvrir la zone souhaitée sans éblouissement. Vérifiez la proximité d'une source d'alimentation électrique.
Préparation du support	Positionnez le support du projecteur LED contre le mur et marquez l'emplacement des trous de fixation au crayon. Utilisez un niveau à bulle pour vous assurer que le support est parfaitement horizontal. Prévoyez également un trou traversant légèrement en biais pour passer le câble d'alimentation (cette inclinaison empêchera l'eau de pluie de pénétrer).

marquage emplacement niveau à bulles.jpg__PID:3708aa77-a3ce-4776-bf93-b44bec62abc0

Fixation du projecteur

Percez les trous aux emplacements marqués avec un foret adapté au matériau du mur.
Insérez les chevilles adaptées dans les trous.
Fixez le support du projecteur à l'aide des vis fournies.
Vérifiez la solidité de la fixation.

Connexion électrique du projecteur

Étape	Détails
Préparation du câble d’alimentation	Retirez l’isolant pour faire apparaître chaque fil. À l’aide d’une pince à dénuder, ôtez l’isolant de chaque fil sur environ 5 millimètres. Enroulez légèrement les brins de chaque fil pour les regrouper. Dénudez le câble d’alimentation extérieur en coupant légèrement l’isolant avec un cutter.
Raccordement au projecteur	Faites coulisser le serre-câble et le cache sur le câble électrique (n’oubliez pas le joint d’étanchéité). Connectez les fils en respectant le code couleur : fil bleu → borne Neutre (N), fil jaune/vert → borne Terre (⏚), fil marron/rouge → borne Phase (L). Fixez chaque fil à sa borne en utilisant le mécanisme de blocage intégré. Vissez le cache et le serre-câble sur le projecteur pour assurer l’étanchéité.

Étape

Détails

Préparation du câble d’alimentation

Retirez l’isolant pour faire apparaître chaque fil.
À l’aide d’une pince à dénuder, ôtez l’isolant de chaque fil sur environ 5 millimètres.
Enroulez légèrement les brins de chaque fil pour les regrouper.
Dénudez le câble d’alimentation extérieur en coupant légèrement l’isolant avec un cutter.

Raccordement au projecteur

Faites coulisser le serre-câble et le cache sur le câble électrique (n’oubliez pas le joint d’étanchéité).
Connectez les fils en respectant le code couleur : fil bleu → borne Neutre (N), fil jaune/vert → borne Terre (⏚), fil marron/rouge → borne Phase (L).
Fixez chaque fil à sa borne en utilisant le mécanisme de blocage intégré.
Vissez le cache et le serre-câble sur le projecteur pour assurer l’étanchéité.

Raccordement au réseau électrique

Selon la configuration de votre habitation, deux situations peuvent se présenter :

Raccordement à une boîte de dérivation
Si aucun tableau électrique n'est à proximité :
- Faites passer le câble d'alimentation du projecteur à l'intérieur par le trou percé.
- Ouvrez la boîte de dérivation.
- Connectez les fils à l'aide d'un bornier en respectant le code couleur : phase avec phase, neutre avec neutre, terre avec terre.
- Fermez la boîte de dérivation et protégez les câbles avec des goulottes.
Raccordement directement au tableau électrique
Si un tableau électrique est accessible à proximité :
- Guidez le câble dans une goulotte jusqu'au tableau électrique.
- Démontez le cache du tableau électrique.
- Installez un nouveau disjoncteur adapté à la puissance du projecteur LED.
- Reliez ce disjoncteur au disjoncteur principal à l'aide d'un peigne d'alimentation.
- Connectez les fils phase et neutre du projecteur sur le nouveau disjoncteur.
- Raccordez le fil de terre directement au bornier de terre du tableau.
- Remettez en place le cache de protection du tableau électrique.

Réglages et finitions du projecteur LED

Étape	Détails
Orientation du projecteur	Dévissez légèrement les vis de fixation du projecteur pour l’orienter. Ajustez l’angle d’inclinaison pour couvrir la zone à éclairer. Serrez fermement les vis une fois l’orientation optimale obtenue.
Réglages spécifiques pour les projecteurs avec détecteur	Pour un projecteur équipé d’un détecteur de mouvement, plusieurs réglages sont généralement possibles : Sensibilité : détermine la distance à laquelle le mouvement sera détecté (généralement entre 2 et 12 mètres). Temporisation : durée pendant laquelle le projecteur reste allumé après détection (souvent réglable de 10 secondes à 10 minutes). Seuil de luminosité : niveau de lumière ambiante en dessous duquel le détecteur s’active (fonction crépusculaire).

Étape

Détails

Orientation du projecteur

Dévissez légèrement les vis de fixation du projecteur pour l’orienter.
Ajustez l’angle d’inclinaison pour couvrir la zone à éclairer.
Serrez fermement les vis une fois l’orientation optimale obtenue.

Réglages spécifiques pour les projecteurs avec détecteur

Pour un projecteur équipé d’un détecteur de mouvement, plusieurs réglages sont généralement possibles :

Sensibilité : détermine la distance à laquelle le mouvement sera détecté (généralement entre 2 et 12 mètres).
Temporisation : durée pendant laquelle le projecteur reste allumé après détection (souvent réglable de 10 secondes à 10 minutes).
Seuil de luminosité : niveau de lumière ambiante en dessous duquel le détecteur s’active (fonction crépusculaire).

Test et finalisation

Remettez le courant au tableau électrique.
Vérifiez que le projecteur s'allume correctement.
Pour les modèles avec détecteur, testez son fonctionnement en vous déplaçant dans sa zone de couverture.
Ajustez les réglages si nécessaire.

Derniers conseils d'installation spécifiques à un projecteur LED avec détecteur de mouvement

Positionnement stratégique : installez le détecteur face à la zone de passage, jamais vers une route (risque de déclenchements intempestifs) ou directement exposé au soleil.
Hauteur optimale : entre 2 et 3 mètres du sol pour maximiser l'efficacité de la détection.
Angle de détection : la plupart des détecteurs couvrent un angle d’éclairage de 110° à 180°, pensez-y lors du choix de l'emplacement.
Éviter les obstacles : assurez-vous qu'aucun objet n'obstrue le champ de détection (branches d'arbre, décorations).
