Comprendre les spécificités d'une réglette pour tube LED T8
Structure et fonctionnement d'une réglette pour néon LED T8 150cm
La réglette pour tube LED T8 est bien plus qu'un simple support. Elle intègre un système complet d'alimentation et de maintien du tube, garantissant un éclairage stable et durable.
Fabriquée à partir de matériaux robustes comme l'aluminium ou le plastique renforcé, elle distribue le courant électrique au tube tout en le maintenant fermement en place.
Voici les éléments clés d'une réglette LED T8 150cm de qualité :
- Boîtier principal : généralement en aluminium ou plastique, il abrite la circuiterie d'alimentation et assure la rigidité structurelle de l'ensemble.
- Clips de fixation : deux supports latéraux maintiennent le tube en position horizontale, avec un espacement adapté à la douille G13.
- Connectique interne : fils de phase et neutre précâblés pour une installation rapide du tube LED.
- Système de fixation murale/plafond : chevilles et vis incluses pour une installation simple sur tout type de surface.
- Diffuseur transparent ou semi-transparent : certaines réglettes LED intègrent un diffuseur fermé pour améliorer la diffusion lumineuse et offrir une protection supplémentaire.
Compatibilité avec tubes T8 LED
La compatibilité est essentielle lors du choix de votre réglette pour tube LED T8 150cm. Ces réglettes sont exclusivement compatibles avec les tubes T8. Un tube LED T8 est un tube d’éclairage au format standard cylindrique, conçu comme alternative moderne aux anciens néons fluorescents. Il présente un diamètre d’environ 26 mm (équivalent 1 pouce), compatible avec le culot G13, caractérisé par un espacement de 13 mm entre les deux broches.
Schéma technique simplifié
Pour mieux comprendre le fonctionnement interne d'une réglette pour tube LED T8, voici les éléments techniques essentiels :
- Entrée d'alimentation : câbles phase, neutre et terre (220-240V AC) pour une connexion au secteur électrique.
- Système de fixation du tube : deux supports latéraux espacés de 1500mm pour recevoir les goupilles G13 du tube.
- Type de culot compatible : G13 uniquement, garantissant la compatibilité avec la plupart des tubes LED du marché (attention à ne pas confondre avec tubes LED T5).
- Circulation thermique : le boîtier en aluminium de qualité assure une dissipation efficace de la chaleur générée, prolongeant la durée de vie du néon LED.
- Dimensions standardisées : 1500mm de longueur, 33mm de largeur, 14mm de hauteur pour une intégration optimale dans tout espace professionnel ou résidentiel.
Les différentes variantes de réglette pour néon LED T8 150cm
Les réglettes pour tube LED T8 150cm existent en plusieurs versions pour répondre à vos besoins spécifiques. Vous pouvez opter pour une solution complète avec néon LED 150cm inclus ou choisir un boîtier seul à personnaliser. Selon le modèle, vous profiterez d’une installation prête à l’emploi ou d’un support adapté à divers environnements, incluant des options étanches pour une sécurité accrue.
| Type de réglette pour tube LED T8 150cm | Explications/détails |
| Kit réglette + tube(s) inclus | Ce kit comprend la réglette et un ou plusieurs tubes LED T8 de 150 cm. Différentes puissances sont disponibles, comme 22W, 24W ou jusqu’à 50W, pour ajuster l’intensité lumineuse selon vos besoins. Ces ensembles sont particulièrement adaptés aux espaces industriels ou commerciaux. |

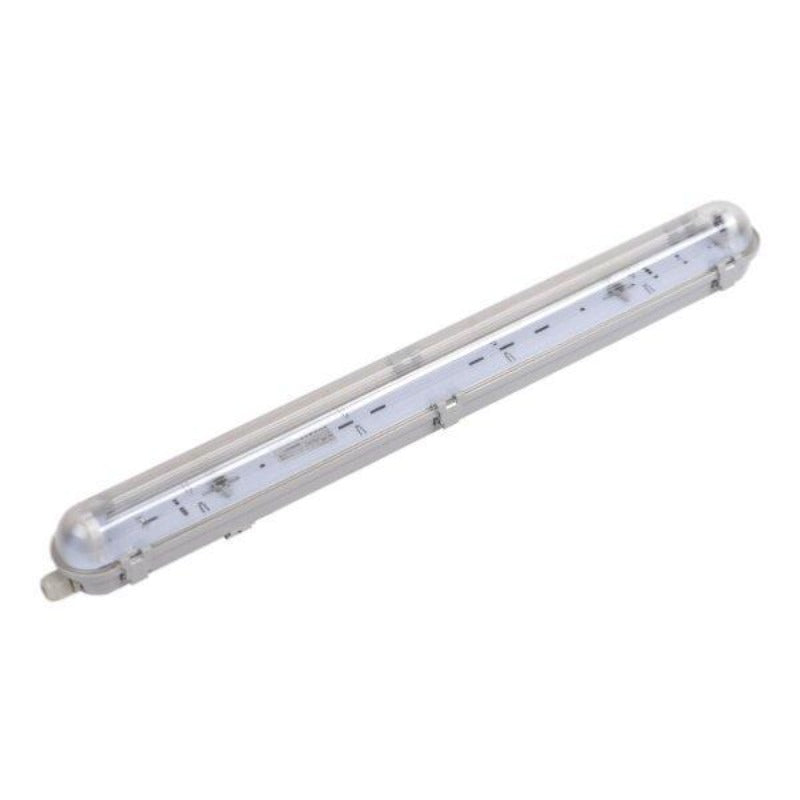

| Réglette pour néon LED T8 150cm vide (boîtier fermé IP65) | Ce boîtier robuste et fermé avec indice de protection IP65 est conçu pour des environnements humides ou poussiéreux. Conforme aux normes de sécurité électrique, il garantit durabilité et étanchéité, tout en offrant une fixation facile pour vos tubes LED T8 150cm. |

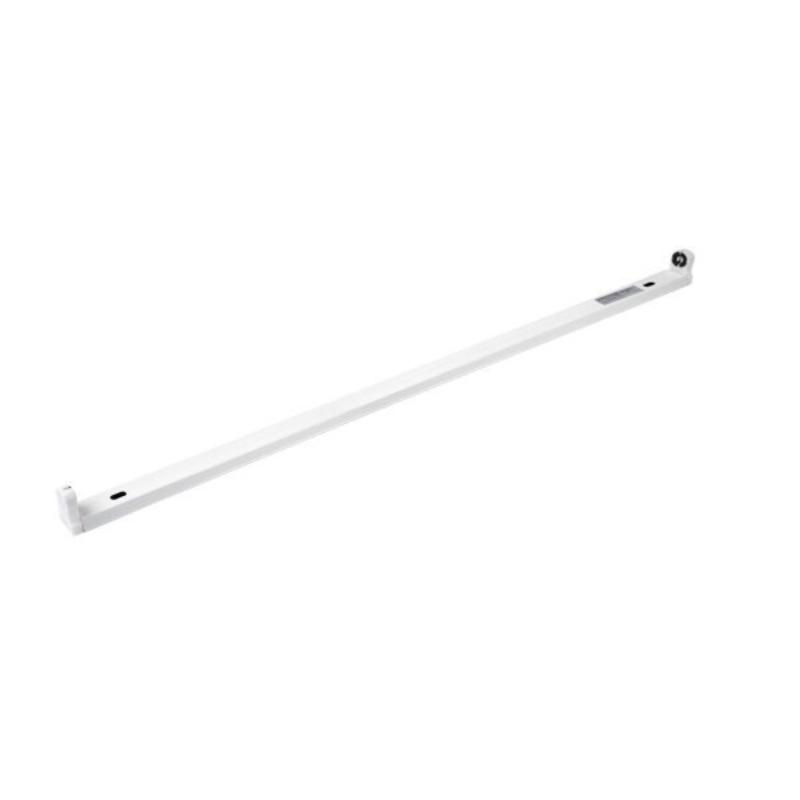

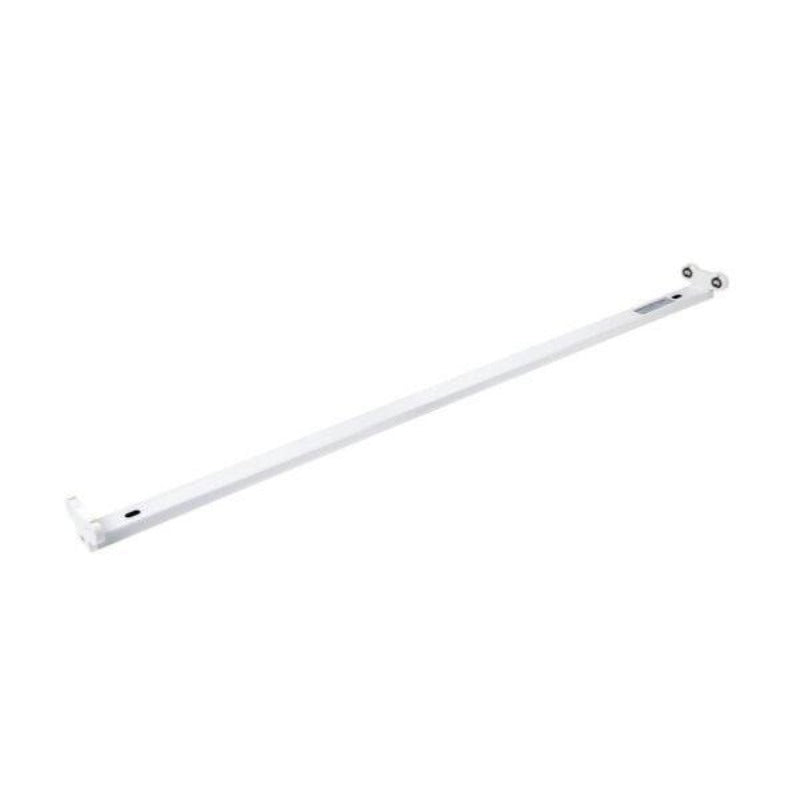

| Support ouvert réglette LED T8 150cm (IP20) | Ce support économique est généralement utilisé en intérieur sec. Il offre une ventilation optimale mais une protection moindre contre l’humidité et la poussière. Idéal pour des espaces classiques comme les bureaux ou ateliers secs. |
Critères professionnels de choix d’une réglette pour tube LED T8 150cm
Alimentation 1 ou 2 côtés
Le choix de l'alimentation de la réglette et du tube LED T8 compatible est un paramètre essentiel pour une installation efficace et sécurisée. Deux options principales existent, reflétant l’évolution technique des tubes LED et des installations électriques :
- Alimentation unilatérale (1 côté) : c’est le standard actuel, où l’alimentation électrique est fournie sur un seul côté du tube. Cette technologie facilite le câblage et garantit une installation simplifiée. Une réglette pour tube LED T8 150cm alimentée 1 côté est particulièrement recommandée pour une installation neuve ou lors d’un rétrofit avec suppression du ballast.
- Alimentation bilatérale (2 côtés) : la réglette pour tube LED T8 alimentée des 2 côtés correspond souvent aux anciennes installations équipées de tubes fluorescents classiques, en version modernisée. Chaque extrémité du tube reçoit une alimentation. Pour moderniser un ancien système, il est conseillé de vérifier la compatibilité ou de réadapter la réglette et la connectique.
Indice de protection selon usage
Le choix de l’indice de protection IP doit correspondre à l’environnement d'installation pour garantir sécurité et durabilité. Deux classes dominent pour les réglettes T8 de 150cm :
| IP | Définition technique | Type de réglette LED | Cas d'usages |
| IP20 | Protection contre les corps solides > 12,5 mm, aucune protection contre l'eau | Support ouvert, boîtier non étanche | Intérieur sec : bureaux, magasins, ateliers peu humides |
| IP65 | Étanchéité totale à la poussière et résistance aux jets d’eau | Boîtier fermé, réglette étanche | Environnements humides ou exposés : parkings, laveries, extérieurs abrités |
Angle d’éclairage adapté selon l’activité
L’angle d’éclairage joue un rôle déterminant dans la qualité et l’efficacité lumineuse selon le contexte d’utilisation. Voici les angles les plus adaptés selon différents besoins professionnels :
- 120° : idéal pour un éclairage ciblé et directionnel, adapté au rayonnage ou aux zones nécessitant une lumière concentrée.
- 180° : offre une diffusion plus large, parfait pour les ateliers, espaces de travail ou locaux commerciaux nécessitant une bonne couverture lumineuse.
- 270° : conçu pour les plafonds hauts ou les grandes surfaces. Cet angle permet un éclairage plus enveloppant, réduisant les ombres et assurant une diffusion homogène.
Applications et usages des réglettes LED T8 150 cm
Les réglettes LED T8 150 cm offrent une solution d'éclairage polyvalente, idéale pour divers environnements professionnels et résidentiels. Avec leur haut rendement lumineux et leur efficacité énergétique remarquable, elles constituent une excellente alternative aux anciennes installations fluorescentes.
Voici les principales applications où ces réglettes pour tube LED T8 se démarquent :
- Éclairage industriel : idéales pour les ateliers de production, les zones de travail et les espaces manufacturiers, ces réglettes fournissent une luminosité puissante et homogène, parfaite pour les activités nécessitant une grande précision.
- Entrepôts et zones de stockage : les réglettes pour néon LED T8 150cm optimisent l'organisation et la sécurité dans les grands espaces grâce à une couverture lumineuse optimale.

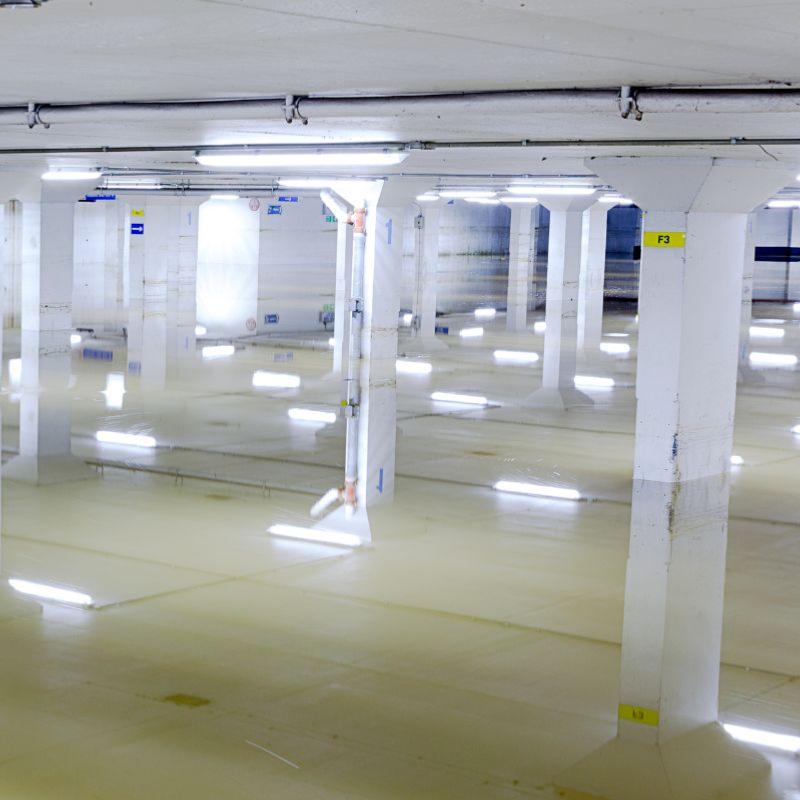

- Parkings et garages : grâce à leur indice IP65, ce sont des réglettes LED pour garage parfaites, adaptées aux environnements soumis aux variations climatiques.
- Magasins et espaces commerciaux : elles améliorent l'ambiance de vente et mettent en valeur les produits grâce à un excellent rendu des couleurs.
- Couloirs et zones de circulation : elles garantissent une sécurité accrue et une visibilité constante dans les passages.
- Laveries et environnements humides : équipées de boîtiers fermés IP65, les réglettes LED T8 150 cm résistent parfaitement à l'humidité et aux projections d'eau.
- Résidences et façades : elles constituent une solution d'éclairage idéale pour l'extérieur ou comme complément intérieur dans les habitations.
Mise en œuvre & installation d'une réglette pour tube LED T8 150cm
Étapes générales
L'installation d'une réglette pour tube LED T8 150cm est simple et accessible, même pour les débutants en électricité. En suivant les étapes clés et en respectant les consignes de sécurité, vous pourrez mettre en place votre système d'éclairage rapidement et efficacement.
Voici les étapes détaillées de l'installation :
- Coupure de l'alimentation électrique : avant toute intervention, coupez le circuit au disjoncteur pour éviter tout risque électrique.
- Choix de l'emplacement et du circuit : identifiez la zone à éclairer et assurez-vous que le circuit d'éclairage choisi n'alimente pas plus de 8 points lumineux.
- Marquage des points de fixation : positionnez la réglette LED T8 à l'endroit souhaité et marquez les emplacements des trous de fixation.
- Perçage et mise en place des chevilles : percez les trous marqués, puis insérez des chevilles adaptées au type de support.
- Fixation de la réglette : vissez solidement les supports de la réglette pour néon LED T8 150cm.
- Préparation de la connexion électrique : ouvrez le compartiment de connexion de la réglette pour accéder aux bornes de raccordement.
- Branchement des fils électriques : connectez les fils d'alimentation (phase, neutre et terre si disponible) en respectant les codes couleur et les polarités.
- Serrage des connexions : vérifiez que toutes les connexions sont bien serrées avant de refermer le compartiment.
- Insertion du tube LED : insérez délicatement le tube dans les supports en alignant correctement les broches G13 avec les douilles.
- Fixation du tube : tournez le tube d'environ 45° jusqu'à ce qu'il soit bien fixé.
- Rétablissement de l'alimentation : remettez le disjoncteur en position "marche" et testez la réglette LED pour vérifier son fonctionnement.
Conseils d'installateur pour éviter les erreurs courantes
Bien que l'installation d'une réglette pour tube LED T8 150cm soit relativement simple, certaines erreurs peuvent affecter la durabilité ou le bon fonctionnement du système. En suivant ces conseils, vous optimiserez la fiabilité de votre installation tout en évitant des réparations coûteuses.
Voici les recommandations essentielles d'un installateur professionnel :
- Respecter l'alimentation 1 côté pour les tubes modernes : consultez la sérigraphie du tube pour identifier le côté d'alimentation. Pour un tube avec connexion latérale unique, alignez-le du côté des fils rouge et marron de la réglette.
- Retirer ou shunter le starter et le ballast selon les modèles : les tubes LED ne nécessitent pas de starter ni de ballast magnétique ou électronique. Sur installations existantes, remplacez le starter par un starter LED ou shuntez le ballast pour garantir un fonctionnement stable et éviter une surchauffe.
- Maîtriser les polarités correctes : connectez correctement phase (L), neutre (N) et terre en respectant les codes couleur. Une erreur de polarité peut endommager le tube ou la réglette.
- Vérifier l'alignement des broches G13 : les broches doivent être correctement insérées dans les douilles pour permettre l'allumage.
- Serrer fermement les connexions électriques : les connexions mal serrées peuvent provoquer des coupures ou des intermittences. Utilisez un tournevis fin pour un serrage optimal.
- Ne pas pincer les fils lors de l'encastrement : veillez à ne pas comprimer les câbles électriques lors de la mise en place de la réglette LED étanche.
- Vérifier la capacité du circuit électrique : assurez-vous que le circuit ne dépasse pas 8 points lumineux pour éviter un déclenchement du disjoncteur. Répartissez les réglettes sur plusieurs circuits si nécessaire.
Optimisez votre éclairage avec Silamp France
Les réglettes pour tube LED T8 150cm de Silamp France sont une solution idéale pour moderniser votre éclairage.
Voici les principaux avantages des réglettes LED étanches proposées par Silamp :
- Durée de vie exceptionnelle : profitez de ~25 000 heures d'utilisation fiable et prolongée.
- Conformité et sécurité : certification CE & RoHS pour une installation conforme aux normes électriques.

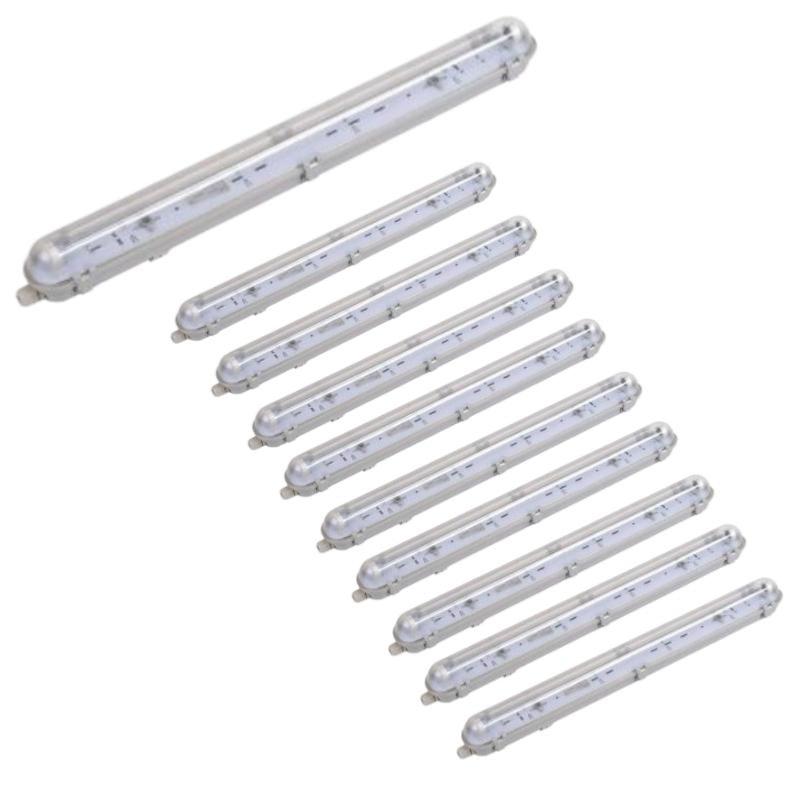

- Options d'achat flexibles : disponibles à l'unité ou en packs de 6, 8, 10 ou 12 réglettes.
- Logique économique B2B : tarifs dégressifs adaptés aux chantiers, collectivités et entreprises.
- Installation professionnelle sécurisée : kits complets avec tous les éléments nécessaires pour une mise en œuvre rapide et conforme.
- Support client dédié : un accompagnement personnalisé pour assurer la réussite de vos projets d'éclairage.
Contactez dès maintenant Silamp France pour obtenir un devis personnalisé et transformer vos espaces avec un éclairage performant et durable.
Guide pratiques
Vous souhaitez en savoir davantage sur les réglettes LED ? Consultez la sélection de guides proposés par Silamp France :
