Comment installer une dalle LED suspendue
Une dalle se suspend par un kit à câbles ancré dans la structure porteuse du plafond, jamais dans une plaque de plâtre seule. Elle est large et lourde : l'effort se répartit sur au moins quatre points, faute de quoi elle gauchit. C'est la solution quand il n'y a pas de faux plafond, quand le plenum est trop mince pour la profondeur d'encastrement, ou quand on veut rapprocher la dalle du plan utile dans un local haut. Le driver doit rester accessible.
La pose suspendue est la réponse à tous les cas où l'encastrement est impossible — et ils sont plus nombreux qu'on ne croit, entre les plafonds béton, les plenums de quelques centimètres et les locaux où l'on ne découpe pas.
Ce guide traite le choix de la pose, la fixation, la hauteur et le driver.
Quand suspendre plutôt qu'encastrer
| Situation | Pose |
|---|---|
| Faux plafond à ossature apparente | Encastrement — la dalle remplace une plaque |
| Plafond béton, pas de plenum | Suspension |
| Plenum trop mince pour la profondeur | Suspension |
| Local haut de plafond | Suspension — rapproche la dalle du plan utile |
| Plafond qu'on ne veut pas découper | Suspension ou kit de saillie |
Dans un local haut, la suspension a un avantage spécifique : à flux égal, rapprocher la source du plan utile augmente l'éclairement reçu, puisque le même flux se répartit sur une surface plus petite.
La fixation
C'est le point critique. Une dalle est large et plus lourde qu'une plaque minérale de même format.
Le kit à câbles s'ancre dans la structure porteuse — dalle béton, solive, ossature reprise sur le gros œuvre — et jamais dans une plaque de plâtre seule.
Répartissez l'effort sur au moins quatre points. Deux suspentes suffisent à tenir le poids mais laissent la dalle gauchir sur sa diagonale, ce qui se voit immédiatement au plafond.
Conseil ProRéglez les quatre câbles à la même longueur avant de mettre la dalle en charge, puis contrôlez au niveau une fois posée. Un écart de deux centimètres entre deux angles est invisible à la pose et flagrant depuis l'autre bout de la pièce.

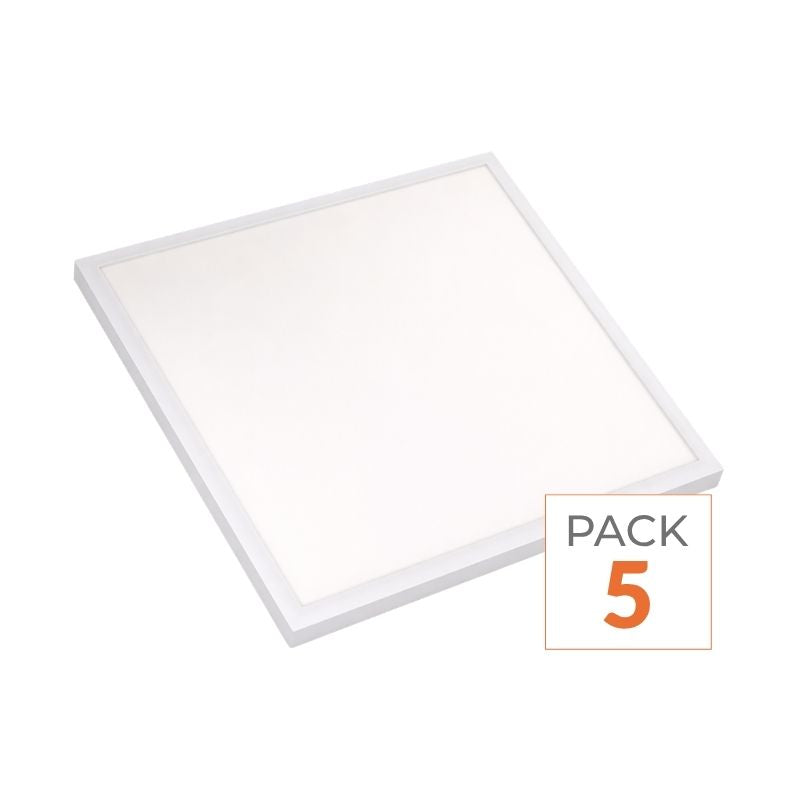

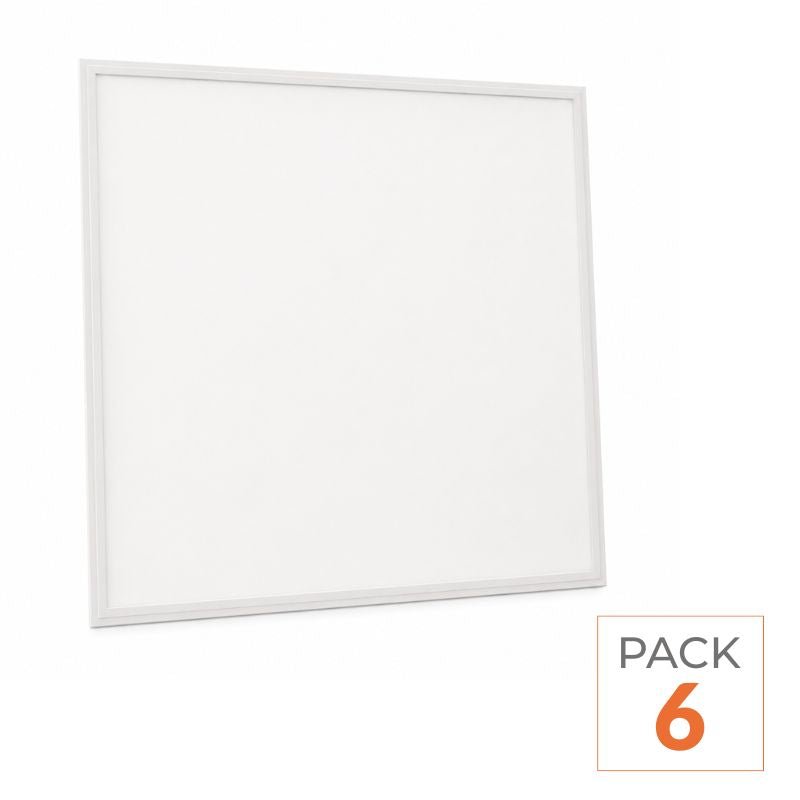

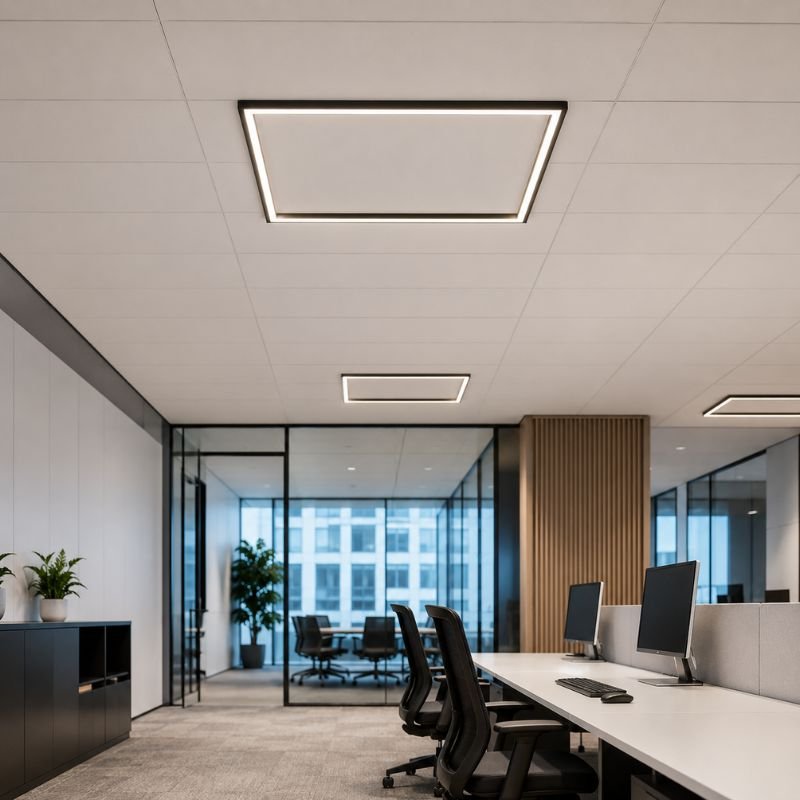

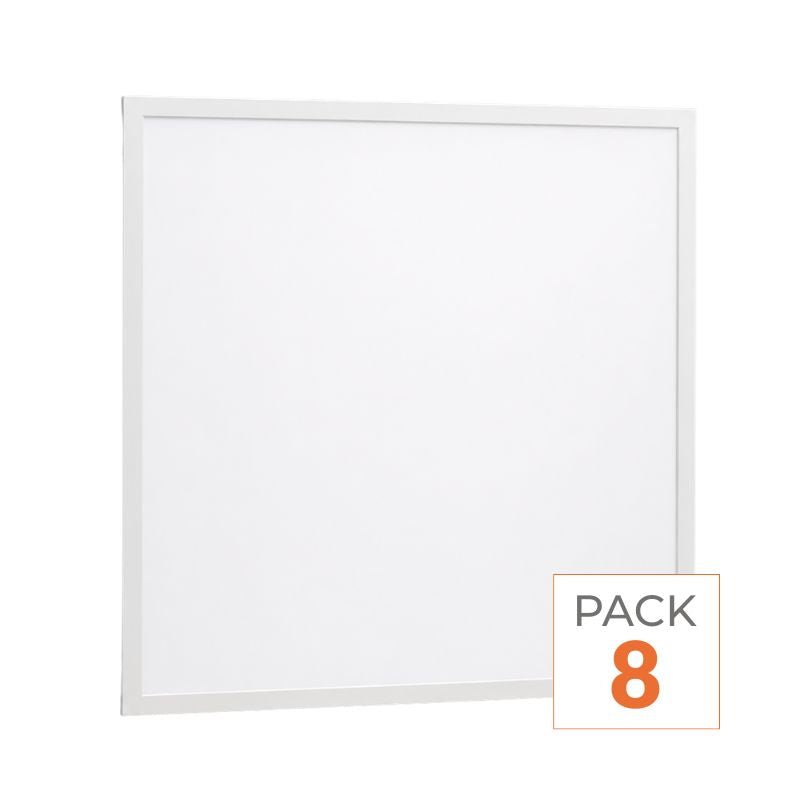

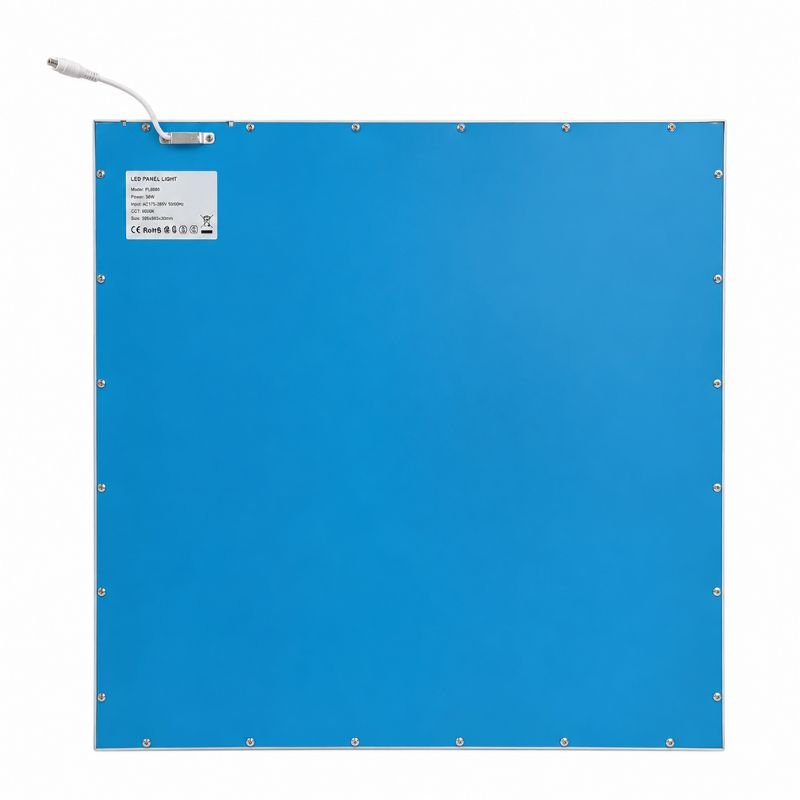

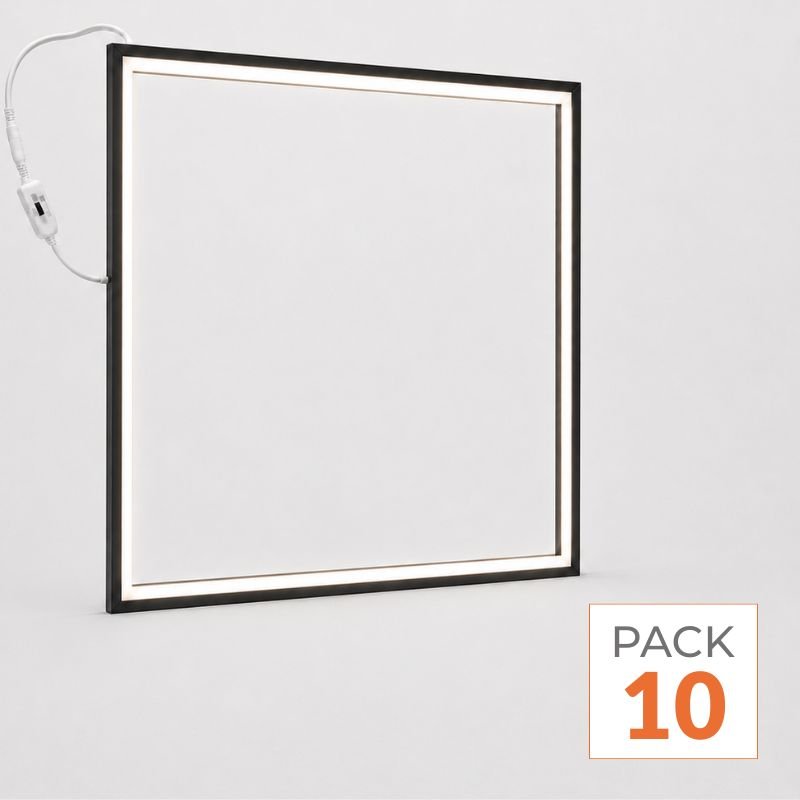

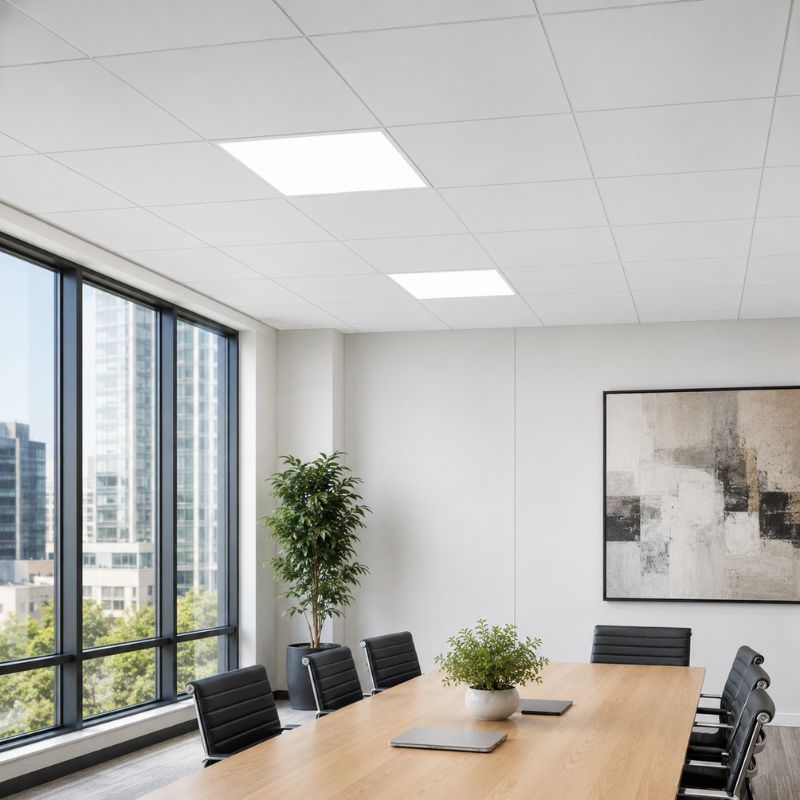

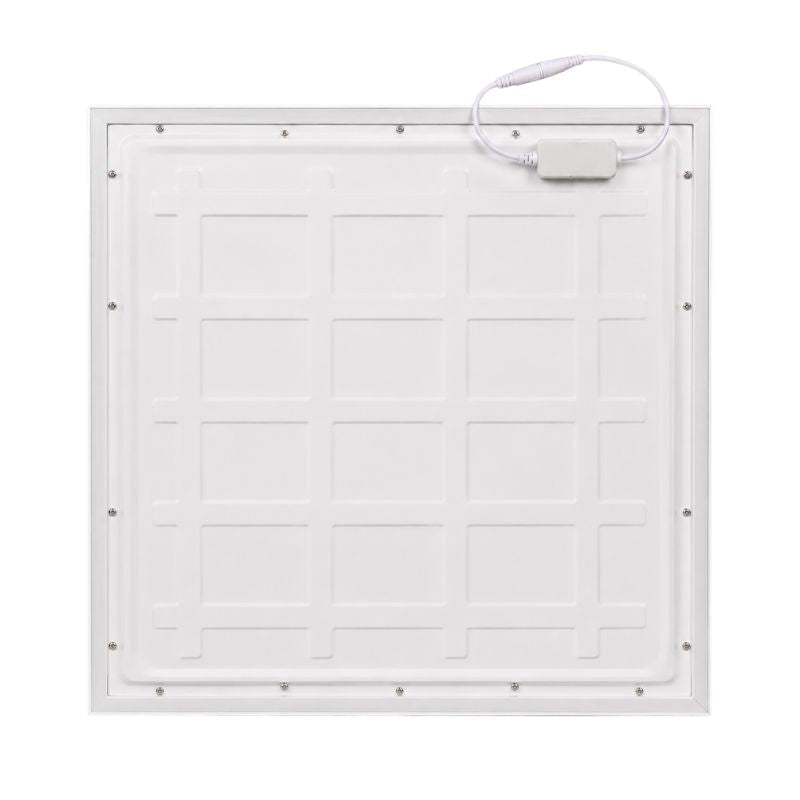

Nos dalles et kits de pose
Expédiés depuis notre stock France.
La pose pas à pas
- Coupez le disjoncteur du circuit d'éclairage et contrôlez l'absence de tension au VAT.
- Repérez la structure porteuse et marquez les quatre points d'ancrage.
- Vérifiez qu'aucun câble ni canalisation ne passe derrière avant de percer.
- Posez les fixations et réglez les câbles à la même longueur.
- Raccordez le driver — phase et neutre, la terre uniquement en classe I.
- Connectez la dalle et positionnez le driver de façon à rester accessible.
- Suspendez la dalle, contrôlez l'horizontalité au niveau.
- Rétablissez le courant et vérifiez l'allumage.
La hauteur
Assez bas pour éclairer efficacement le plan utile, assez haut pour rester hors du champ de vision et ne pas gêner la circulation.
Dans un bureau, le critère dominant est le reflet : une dalle trop basse ou mal placée se retrouve dans l'axe de réflexion des écrans. Vérifiez assis au poste, pas debout.
Le driver
C'est la pièce qui tombe en panne en premier, avant la LED. En pose suspendue il est souvent fixé au-dessus de la dalle ou contre le plafond : vérifiez qu'on peut l'atteindre sans tout déposer.
Si un variateur est prévu, c'est le driver qui doit être annoncé dimmable, et le variateur compatible LED.
SécuritéUne dalle est encombrante et fragile : manipulez-la à deux et ne la laissez jamais reposer sur son connecteur ni sur son driver. Coupez le disjoncteur avant tout perçage et contrôlez au VAT. La création d'un circuit se confie à un électricien.
