Le Culot G9

Le culot G9 est un composant clé de nombreux luminaires modernes de petite taille, apprécié aussi bien par le grand public que par les professionnels de l’éclairage. Que vous soyez un particulier souhaitant équiper un lustre design de LED économiques, ou un installateur recherchant des solutions compactes pour un projet d’éclairage, ce guide expert vous permettra de comprendre les spécificités techniques, les avantages et les applications du culot G9.

Qu'est-ce qu'un culot d'ampoule ?

Le culot d’ampoule est la base de l’ampoule, qui assure la fixation mécanique et le contact électrique avec la douille du luminaire. Depuis plus d’un siècle, les culots sont standardisés et codifiés par un système lettre(s)+chiffre(s). La partie alphabétique du code identifie le type de culot, tandis que la partie numérique indique le diamètre ou l’écartement en millimètres. Par exemple, un culot E27 est un culot à vis Edison de 27 mm de diamètre. Il existe de nombreux types de culots : à vis (type E), à baïonnette (type B), à broches (type G), etc., chacun adapté à des usages et des lampes spécifiques.

Qu’est-ce que le culot G9 ?

Le terme G9 désigne un culot à broches répondant aux caractéristiques suivantes :

« G » = culot à broches (de l’anglais pin base). Ce type de culot comporte deux contacts métalliques en forme de broches.
« 9 » = écart de 9 mm entre les deux broches. Conformément à la codification, le chiffre 9 indique que les broches du culot G9 sont espacées de 9 mm l’une de l’autre.

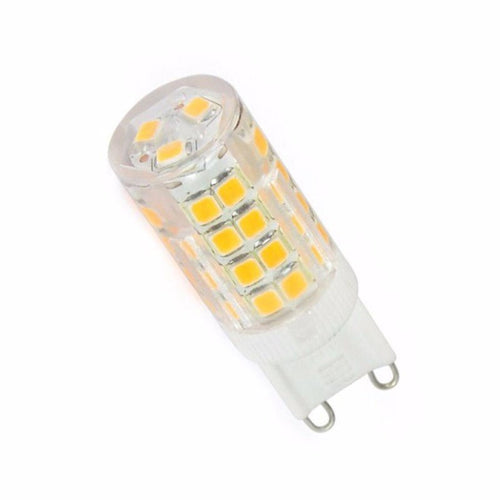

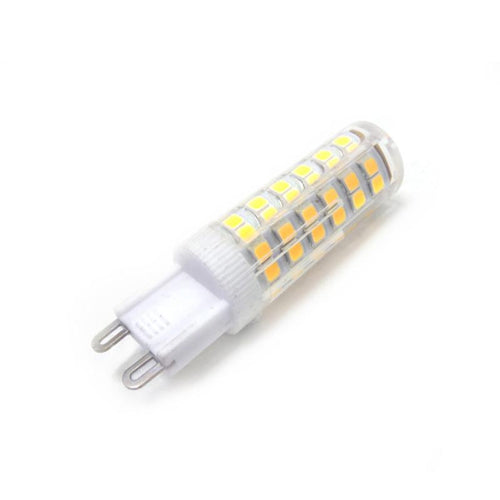

Broches plates insérées par pression : les deux broches du G9 sont de petites tiges métalliques plates, légèrement en forme de boucle. L’ampoule LED G9 se fixe simplement en les enfichant dans la douille, sans avoir à visser ni à clipser. Le retrait se fait tout aussi facilement, par simple traction.
Alimentation directe sur secteur : le culot G9 est conçu pour des ampoules fonctionnant sans transformateur, directement sur la tension secteur standard (230 V en Europe, 120 V en Amérique du Nord). À la différence d’un culot G4 (12 V) nécessitant un transformateur, une ampoule G9 LED se branche donc directement sur le réseau domestique.

Récapitulatif des caractéristiques du culot G9

Caractéristique	Détail
Type de culot	À broches (bipin), 2 broches métalliques plates espacées de 9 mm
Tension d’alimentation	230 V ~ (courant alternatif domestique standard en Europe) 120 V ~ (utilisation en Amérique du Nord, même format de culot)
Puissances typiques	Ampoules halogènes : ≈ 20 W à 50 W (environ 200 à 600 lm) Ampoules LED : ≈ 2 W à 7 W (luminosité équivalente à 20–60 W halogène)
Forme d’ampoule courante	Capsule bi-pin compacte (petite ampoule cylindrique ou rectangulaire)

*** Pour une utilisation en four : les ampoules LED G9 standard ne conviennent qu’aux fours récents dotés d’une protection thermique.

Nos suggestions d'ampoules complémentaires

Ampoules Connectées GU10

Ampoules Dimmables E27

Ampoules LED E27

Ampoules LED Filament

Avantages du culot G9

Le culot G9 présente plusieurs atouts qui expliquent son succès dans l’éclairage contemporain :

Format compact : grâce à sa petite taille, il permet de concevoir des luminaires aux dimensions réduites. Les ampoules G9 LED tiennent dans des espaces exigus où d’autres culots seraient trop volumineux.
Branchement direct au secteur : un des avantages majeurs du G9 est de fonctionner en 230 V sans transformateur intermédiaire. Cela simplifie le câblage et l’installation par rapport à des culots basse tension (G4, GU5.3) qui requièrent un driver ou un transformateur. On peut ainsi remplacer une ampoule G9 halogène par son équivalent LED sans modifier le luminaire ni ajouter d’alimentation spéciale.
Bonne diffusion de la lumière : les ampoules à culot G9, de par leur forme de capsule, émettent la lumière à 360° dans toutes les directions (contrairement par exemple aux spots GU10 plus dirigés). Ceci garantit un éclairage homogène et agréable.
Installation simple : enfin, le culot G9 rend le remplacement des ampoules très facile. La fixation par broches sans vis ni baïonnette signifie qu’il suffit de pousser l’ampoule dans son support pour l’installer, et de la tirer pour la retirer. Aucune manipulation complexe n’est requise.

Domaines d’application du culot G9

Le culot G9, compact et fonctionnant en 230 V, est utilisé dans de nombreux contextes grâce à sa praticité et à sa lumière puissante. Voici ses principaux usages :

Lustres et luminaires décoratifs : idéal pour les lustres modernes, suspensions à pampilles ou plafonniers design à multipoints. Sa taille réduite permet une intégration discrète, et les ampoules LED G9 offrent un bon éclat sans surchauffe, tout en facilitant l’entretien.
Appliques murales et plafonniers compacts : fréquent dans les appliques pour ampoules, spots encastrés ou plafonniers bas. Le G9 permet un éclairage uniforme à 360°, sans transformateur, tout en restant compact. Une LED de 5–7 W suffit souvent pour un bon éclairage général dans les petits espaces.
Éclairage de meubles et plans de travail : utilisé dans les vitrines, têtes de lit, étagères ou sous-meubles de cuisine. Fonctionne directement sur le 230 V, sans driver, et chauffe peu (pratique en espace confiné). Puissance variable selon l’usage : lumière d’ambiance (2–3 W) ou éclairage fonctionnel (5-7 W).
Appareils électroménagers : présent dans des hottes de cuisine (éclairage de la plaque), fours (avec ampoule spéciale haute température), miroirs lumineux, réfrigérateurs ou équipements professionnels. Le culot G9 y est apprécié pour sa robustesse, sa compacité et sa facilité de remplacement.

lustre, applique murale avec ampoule G9, éclairage de meuble de cuisine ou bibliothèque

Tableau comparatif des culots à broches de type G

Il existe plusieurs culots à broches de la famille des bipin « G », chacun ayant ses particularités de tension et d’usage. Le tableau ci-dessous compare le culot G9 avec quelques autres culots courants du même type, afin de situer leurs différences :

Type de culot	Tension d’alimentation	Usage typique	Compatibilité LED
G4	Basse tension 12 V (très basse tension) – nécessite un transformateur	Mini-luminaires décoratifs, éclairages embarqués	Oui – LED 12 V disponibles (prévoir transformateur compatible)
GU5.3 (MR16)	Basse tension 12 V – nécessite un transformateur (ou driver LED)	Spots encastrés basse tension pour accentuation	Oui – LED MR16 disponibles (souvent besoin d’un transformateur LED)
G9	Haute tension 230 V ~ (secteur) – pas de transformateur requis	Luminaires décoratifs compacts, meubles, appareils électroménagers	Oui – LED 230 V disponibles (remplacement direct en général)
GU10	Haute tension 230 V ~ (secteur) – pas de transformateur	Spots orientables résidentiels et commerciaux	Oui – LED GU10 très courantes (souvent dimmables)
GX53	Haute tension 230 V ~ – pas de transformateur	Éclairages plats intégrés (sous meubles, plafonniers)	Oui – LED GX53 faciles à trouver (remplacement direct)
G12	Haute tension (souvent 230 V via ballast)	Culot de néon LED : éclairage professionnel (projo, commerces, galeries)	Partielle – quelques LED G12 existent mais rarement plug-and-play (souvent besoin de modification ou adaptateur)

👉 Remarques : dans la nomenclature, la lettre U (comme dans GU5.3 ou GU10) indique souvent la présence d’un dispositif de verrouillage ou d’ergot de fixation sur la douille. Par exemple, le GU10 possède des ergots qui se bloquent par un quart de tour dans la douille, le rendant plus stable dans un spot encastré. À l’inverse, un culot de type G “simple” (G4, G9) n’a pas de verrouillage mécanique : l’ampoule tient par la pression des broches dans le connecteur.

Remplacement d’une ampoule G9 : mode d’emploi

Changer une ampoule LED G9 est simple, à condition de respecter quelques précautions. Suivez ces étapes pour un remplacement sûr et efficace :

Coupez l’alimentation : avant toute manipulation, éteignez l’interrupteur et idéalement coupez le courant au disjoncteur. Ne jamais intervenir sur une ampoule sous tension : risque de choc électrique (230 V) et de dégâts matériels.
Laissez refroidir : une ampoule G9, si vous remplacez un modèle halogène par une LED, peut atteindre plusieurs centaines de degrés. Attendez qu’elle refroidisse avant de la toucher pour éviter les brûlures.
Retirez l’ampoule usagée : déposez toute protection (verre, abat-jour) si nécessaire. Saisissez l’ampoule par son corps et tirez-la bien droit. En cas de difficulté, effectuez un léger mouvement de va-et-vient ou utilisez une ventouse pour faciliter l’extraction, notamment dans les encastrés étroits.
Insérez la nouvelle ampoule LED à culot G9 : tenez-la par le corps, alignez les broches avec la douille et poussez jusqu’à sentir qu’elle est bien en place.
Rétablissez le courant et testez : rallumez le disjoncteur et vérifiez le fonctionnement. Si l’ampoule ne s’allume pas : vérifiez qu’elle est bien insérée, essayez-la sur une autre douille. Si besoin, consultez un électricien. En cas de scintillement avec un variateur, vérifiez la compatibilité.
Replacez les protections et nettoyez : remettez les éléments démontés (verre, abat-jour, etc.) et profitez-en pour nettoyer le luminaire. Une surface propre améliore la lumière et évite la surchauffe, surtout avec des LED.
Recyclez l’ampoule usagée : ne jetez pas l’ancienne ampoule à la poubelle. Déposez-la en déchèterie ou dans un point de collecte spécialisé. Le recyclage permet de valoriser les matériaux tout en protégeant l’environnement.
