Le branchement d'un spot LED : le guide pas à pas

Changer un spot grillé, équiper un plafond neuf ou remplacer de vieux halogènes par de la LED : le geste paraît simple, mais tout se joue sur un détail que l'on regarde rarement, l'alimentation du spot. Un mauvais couple spot / transformateur, et l'éclairage scintille, chauffe ou ne s'allume pas. Ce guide vous montre comment raccorder proprement un spot selon qu'il fonctionne en 230 V ou en très basse tension 12 V.

Nous suivons le fil du chantier : identifier l'alimentation, sécuriser l'intervention, réaliser le raccordement dans les deux cas de figure, dimensionner un transformateur pour plusieurs spots, puis adapter le branchement à la pose (encastré, en saillie, sur rail) et à l'humidité de la pièce. Les valeurs citées renvoient à la norme NF C 15-100 ; ce qui dépasse le simple raccordement relève d'un électricien.

L'essentiel avant de brancher

Un seul paramètre commande tout le branchement : la tension d'alimentation du spot, que trahit son culot. Ce tableau résume quel spot demande un transformateur et comment il se raccorde.

TBTS = très basse tension de sécurité : 50 V maximum en courant alternatif, 120 V en courant continu, valeurs divisées par deux en milieu mouillé. Dans les volumes de la salle de bains, la NF C 15-100 abaisse cette limite à 12 V en alternatif (30 V en continu) : c'est ce qui rend les spots 12 V obligatoires à proximité de l'eau.

Le branchement d'un spot LED commence par son alimentation

Avant de toucher au moindre fil, une question tranche tout le reste : votre spot fonctionne-t-il en 230 V ou en très basse tension ? De cette réponse dépendent le matériel, la présence ou non d'un transformateur, et le schéma de câblage. La bonne nouvelle, c'est que le spot lui-même donne l'information, à travers son culot.

230 V direct ou 12 V : deux branchements distincts

Un spot 230 V se raccorde comme n'importe quel point lumineux du logement : on l'alimente directement depuis le circuit d'éclairage. Les spots LED 220 V à culot GU10 en sont le cas le plus courant. Un spot 12 V, lui, ne peut pas recevoir les 230 V du secteur : il faut intercaler un transformateur qui abaisse la tension. Les spots LED 12 V visent surtout les pièces humides et les ambiances encastrées discrètes.

Reconnaître son spot grâce à son culot

Le culot est le connecteur par lequel le spot ou son ampoule se fixe. Deux familles se distinguent d'un coup d'œil : les culots à ergots que l'on pousse et tourne, et les culots à broches que l'on enfiche.

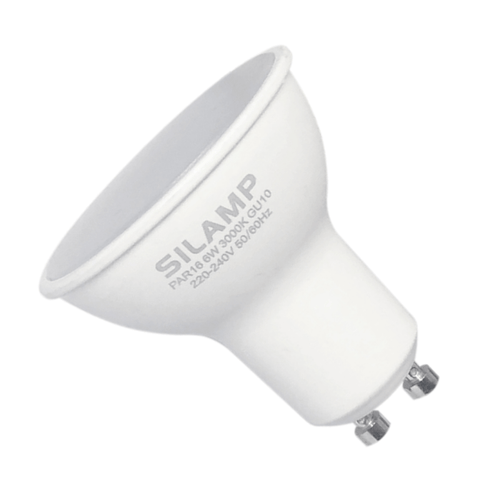

• GU10 : deux ergots, un quart de tour pour verrouiller. C'est du 230 V, sans transformateur. Les ampoules GU10 se remplacent sans outil.
• GU5.3 : deux fines broches. C'est du 12 V, transformateur obligatoire. C'est le culot des réflecteurs au format MR16 — attention, MR16 désigne la forme du réflecteur (Ø 50 mm), pas la tension : il existe aussi des MR16 à culot GU10 en 230 V.
• G4 : deux broches très rapprochées, format miniature. 12 V également.
• GX53 : culot plat des spots extra-plats. 230 V, comme le GU10.

Couper le courant et sécuriser : la règle non négociable

Le branchement d'un spot touche au 230 V, y compris côté primaire d'un transformateur. On n'intervient jamais sous tension. La séquence est toujours la même : couper, vérifier, puis travailler.

Côté outillage, rien d'exotique : un tournevis d'électricien, une pince à dénuder, un VAT, et de quoi raccorder proprement. Pour les connexions, les connecteurs automatiques (à leviers ou à enfichage) sont plus fiables et plus rapides que le domino à vis pour les faibles sections de la LED.

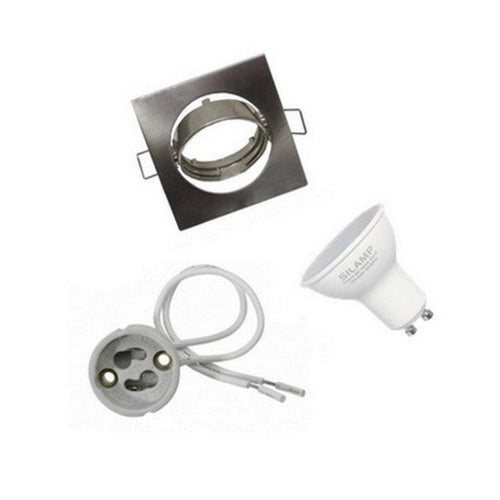

Brancher un spot LED en 230 V (culot GU10)

C'est le cas le plus simple : le spot reçoit directement la tension du secteur. Le raccordement se limite à relier deux fils, phase et neutre, entre le circuit d'éclairage et la douille du spot.

1. Après avoir coupé et vérifié l'absence de tension, dénudez les conducteurs sur la longueur indiquée par la notice du connecteur ou du bornier utilisé.
2. Repérez la phase (fil marron ou noir) et le neutre (fil bleu) côté plafond.
3. Reliez phase à phase et neutre à neutre entre le secteur et la douille GU10, via un bornier ou un connecteur automatique. La plupart des spots GU10 sont de classe II : aucune terre à raccorder.
4. Clipsez l'ampoule ou le module dans la douille, engagez le spot dans son support, puis rétablissez le courant.

Brancher un spot LED en 12 V avec un transformateur

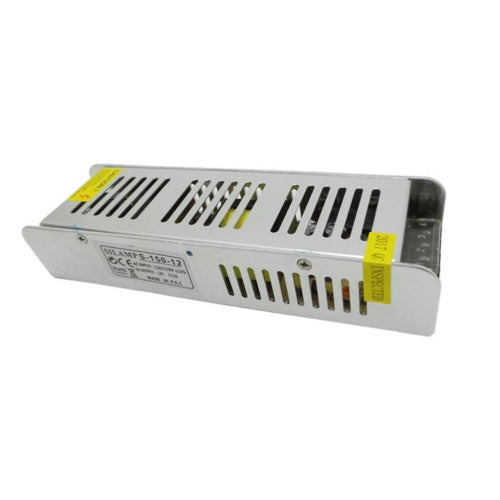

Ici, une pièce s'ajoute au montage : le transformateur, qui transforme les 230 V du secteur en 12 V exploitables par le spot. Son primaire se câble sur le secteur (phase / neutre), sa sortie alimente les spots.

Dimensionner le transformateur

Un transformateur se choisit d'abord par sa puissance, exprimée en watts. Règle d'or : sa puissance doit couvrir la somme des spots, avec une marge pour ne pas le faire travailler à pleine charge.

Exemple concret : 8 spots de 5 W consomment 40 W. Avec la marge, visez un transformateur d'au moins 48 W — un modèle 50 W convient parfaitement. Choisissez-le dans la gamme de transformateurs dédiés aux spots, et prenez un transformateur dimmable si vous variez l'intensité.

Raccorder les spots en parallèle

Les spots 12 V se branchent en parallèle sur la sortie du transformateur : chacun reçoit alors les 12 V complets. En série, la tension se partagerait et les spots éclaireraient faiblement. Soignez la section et la longueur des câbles : en 12 V, les chutes de tension sur de longues distances font pâlir les derniers spots de la ligne.

Spots en pièce humide : respecter l'indice IP et la tension

Dans une salle de bains, le branchement ne suffit pas : le spot doit résister à l'humidité selon l'endroit où il est posé, et son alimentation doit être autorisée dans ce volume. C'est le rôle de l'indice IP, deux chiffres qui disent la protection contre les solides et contre l'eau, doublé d'une contrainte de tension.

La NF C 15-100 découpe la salle de bains en volumes autour de la baignoire ou de la douche. À chaque volume correspondent un degré de protection minimal et une contrainte de tension. La norme raisonne en IPX, où seul le second chiffre (l'eau) est imposé : un IP44 ou un IP65 satisfont tous deux une exigence IPX4.

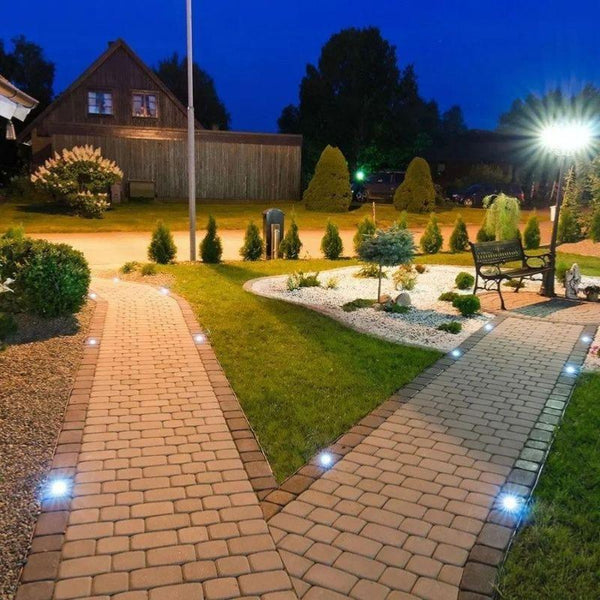

Dans tous les cas, le transformateur d'un spot 12 V se place hors volumes. Pour l'extérieur (terrasse, avancée de toit), on monte d'un cran avec des spots extérieurs en IP65 ou plus, capables d'encaisser la pluie battante.

Adapter le branchement au type de pose

Le raccordement électrique ne change pas, mais la mécanique de pose, oui. Selon que le spot s'encastre, se pose en applique ou se clipse sur un rail, la préparation du support diffère.

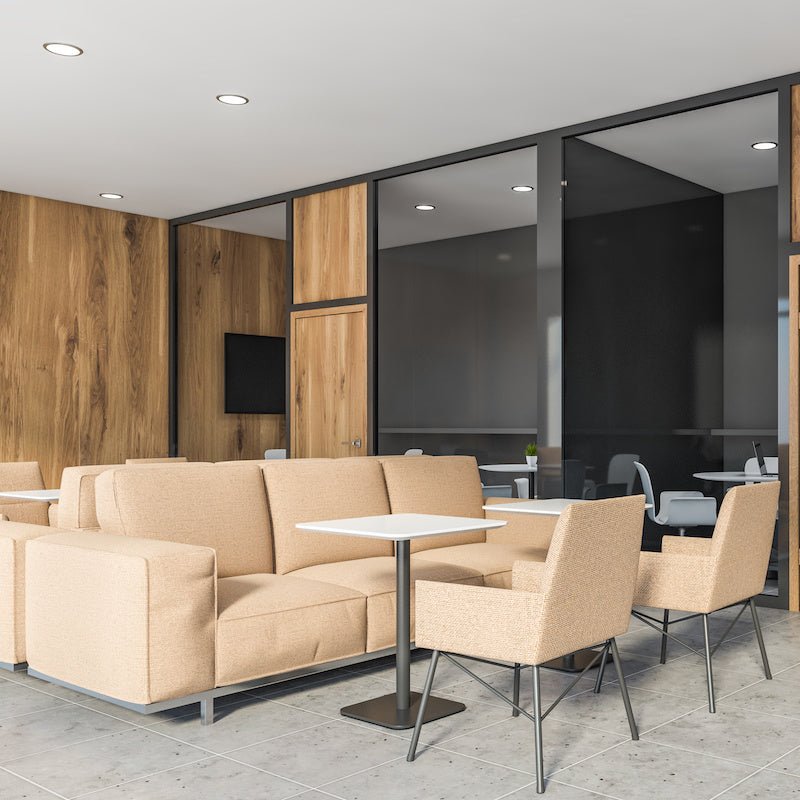

Spot encastré

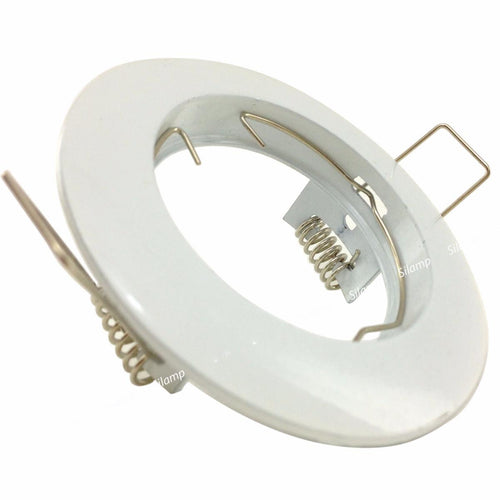

Le spot se loge dans une découpe du plafond ou du faux-plafond. On raccorde d'abord les fils, puis on engage le spot en pinçant ses ressorts. Les spots LED encastrables demandent un diamètre de perçage précis, à vérifier avant de découper.

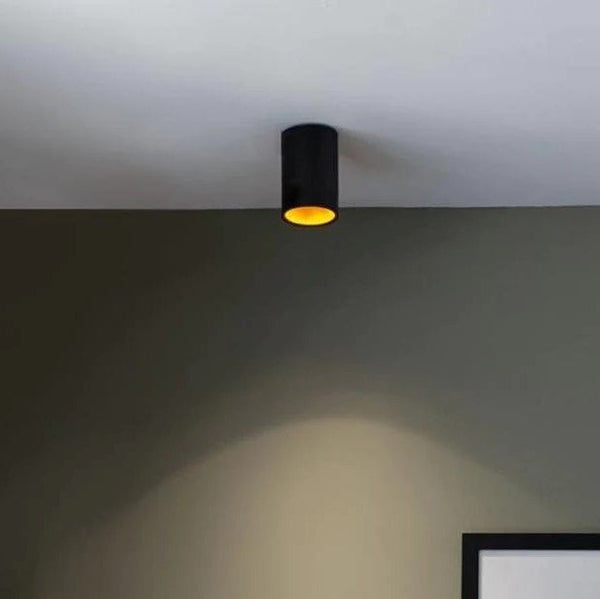

Spot en saillie

Posé directement contre le plafond, sans découpe, le spot en applique convient aux dalles béton et aux plafonds que l'on ne veut pas percer. Les spots en saillie se vissent sur une platine, fils raccordés à l'intérieur du corps.

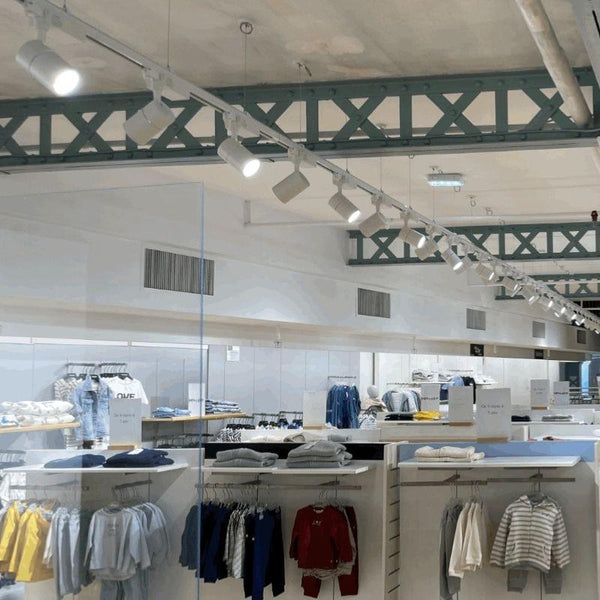

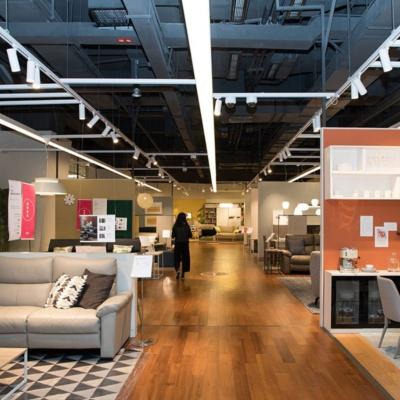

Spot sur rail

Le rail est alimenté une seule fois en 230 V ; les spots se clipsent ensuite où on veut le long du rail, sans raccordement individuel. Les spots sur rail sont la solution la plus souple pour orienter la lumière après coup.
