Comment installer une dalle LED suspendue ?
- Accueil
- > Guides Utiles
- > Guides Utiles - Dalles LED
- > Comment installer une dalle LED suspendue ?
En bref :
Installer une dalle LED suspendue se fait en 5 étapes : fixer les ancrages au plafond, assembler le kit de suspension (câbles ou tiges), raccorder les fils au réseau électrique (phase, neutre, terre), régler la hauteur souhaitée, puis tester l'alimentation. L'opération prend 20 à 45 minutes par panneau selon le type de plafond. Elle nécessite une habilitation électrique pour le raccordement et le respect de la norme NF C 15-100.

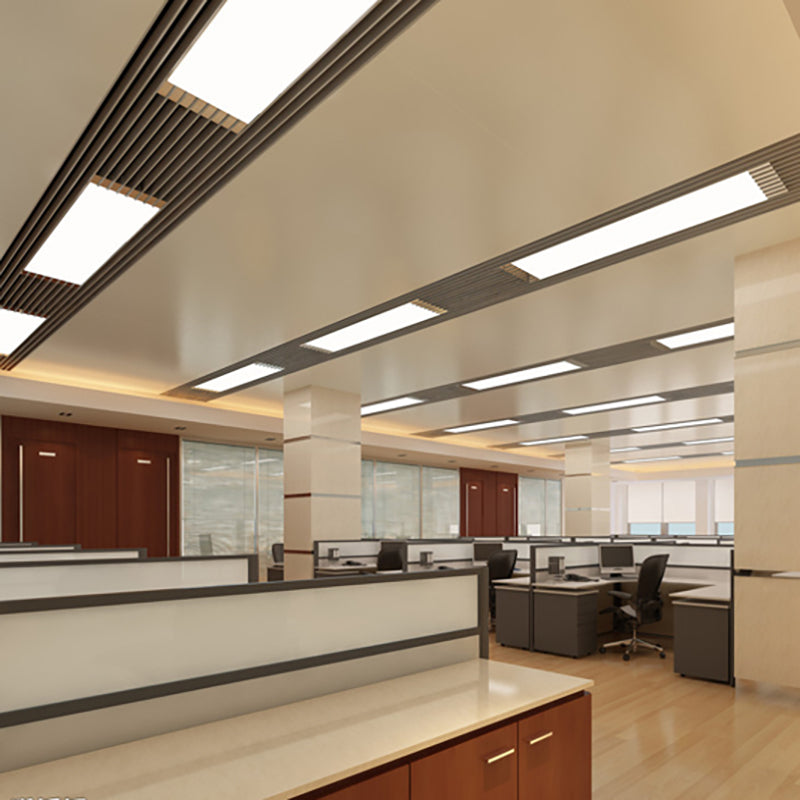

La dalle LED suspendue s'est imposée comme une solution d'éclairage de référence dans les bureaux, salles de réunion et espaces industriels, et plus encore comme éclairage pour magasin, où elle combine rendu visuel maîtrisé et installation rapide. Moins technique qu'un panneau LED encastré, elle reste plus exigeante qu'un plafonnier banal : ancrage solide, raccordement propre, hauteur calibrée. Ce guide couvre l'intégralité du process d'installation, du matériel jusqu'à la mise en service, pour des intervenants professionnels travaillant sur des chantiers tertiaires ou commerciaux.
Ce qu'il vous faut avant de commencer
Matériel et outillage :
| Catégorie | Éléments nécessaires |
|---|---|
| Fixation plafond | Chevilles métal (béton) ou chevilles Molly (plaques), vis M4/M6 |
| Kit de suspension | Câbles acier + embouts de serrage ou tiges rigides ou chaînes |
| Connexion électrique | Câble H05VV-F 3G1,5 mm² ou 3G2,5 mm², connecteurs Wago ou borniers |
| Outillage | Perceuse/visseuse, forets béton ou métal, détecteur de structure, niveau à bulle, mètre ruban, testeur de tension, tournevis isolés |
| Sécurité | EPI : lunettes, gants isolants, balisage de zone si nécessaire |
⚠️ Point d'attention : la majorité des dalles LED du marché sont livrées avec un kit de suspension basique. Vérifiez systématiquement que la capacité de charge des câbles ou tiges fournis correspond au poids du panneau LED (généralement entre 2 et 6 kg selon le format).
Étape 1 : préparer les points d'ancrage au plafond
Identifier le type de plafond
Le type de plafond conditionne le choix de cheville et la méthode de perçage :
- Béton / béton cellulaire → cheville à expansion métallique (M6 minimum), foret béton SDS.
- Plaque de plâtre (BA13) sur ossature → cheville Molly ou toggle bolt, perçage sur montant si charge > 3 kg.
- Plafond suspendu (dalle amovible) → crochet passant par la dalle + ancrage sur le rail ou sur la structure béton au-dessus.
- Bois / charpente apparente → vis à bois directement dans la poutre (6 x 60 mm minimum).
Localiser et percer
- Utilisez un détecteur de structure pour repérer les montants, rails ou câbles électriques existants avant tout perçage.
- Reportez les positions des trous en vous basant sur l'entraxe des œillets de la dalle LED (mesurez sur la dalle elle-même, pas sur la notice. Les toléances varient).
- Percez perpendiculairement au plafond. Un angle de perçage compromet la tenue de la cheville.
- Soufflez les trous (pistolet à air ou poire) avant d'enfoncer les chevilles.
- Vissez les crochets ou boulons d'ancrage à fond, sans jeu.

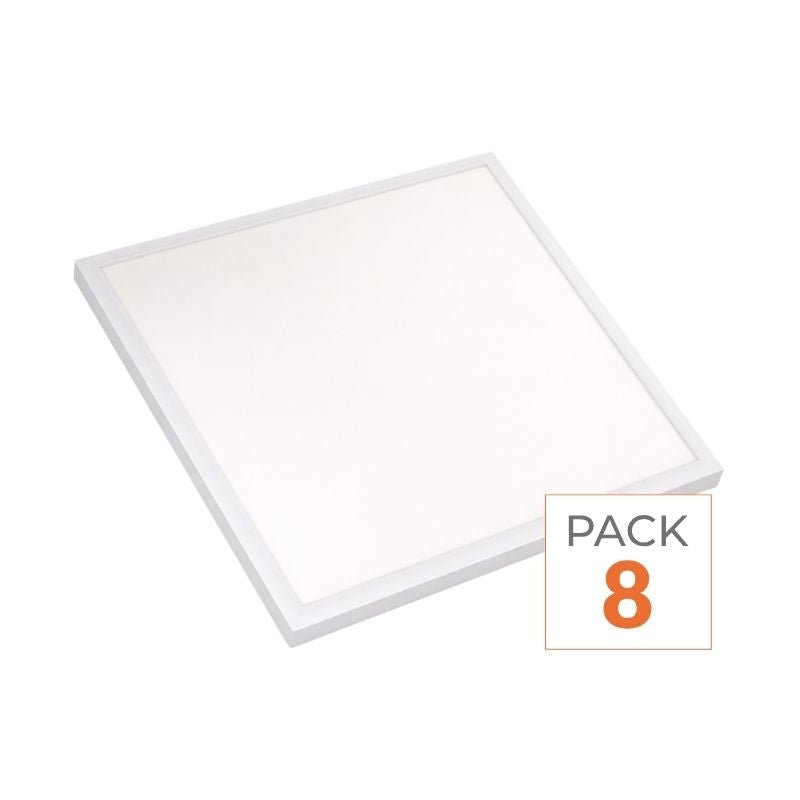

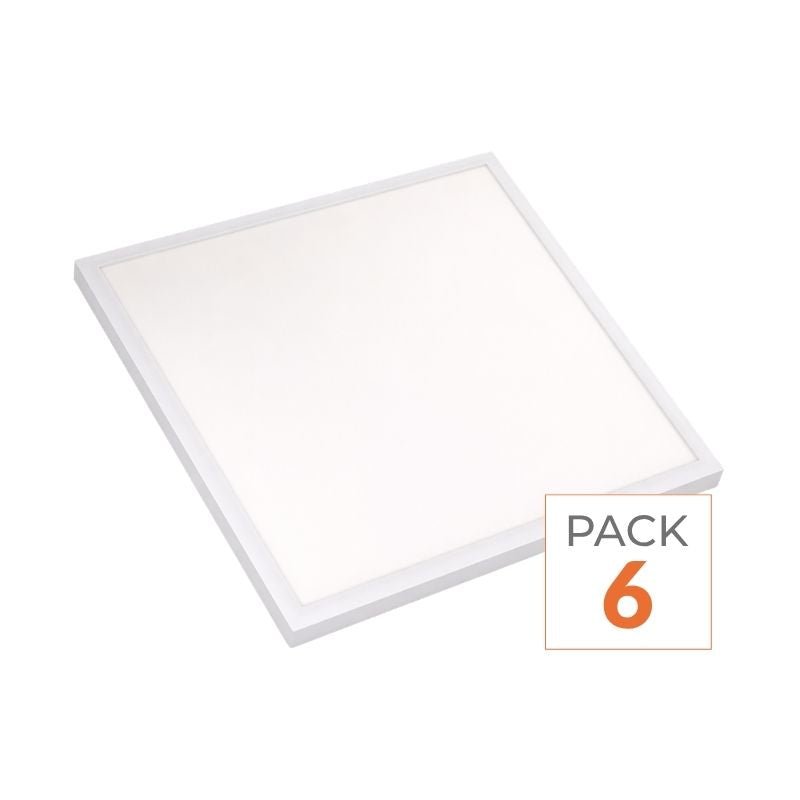

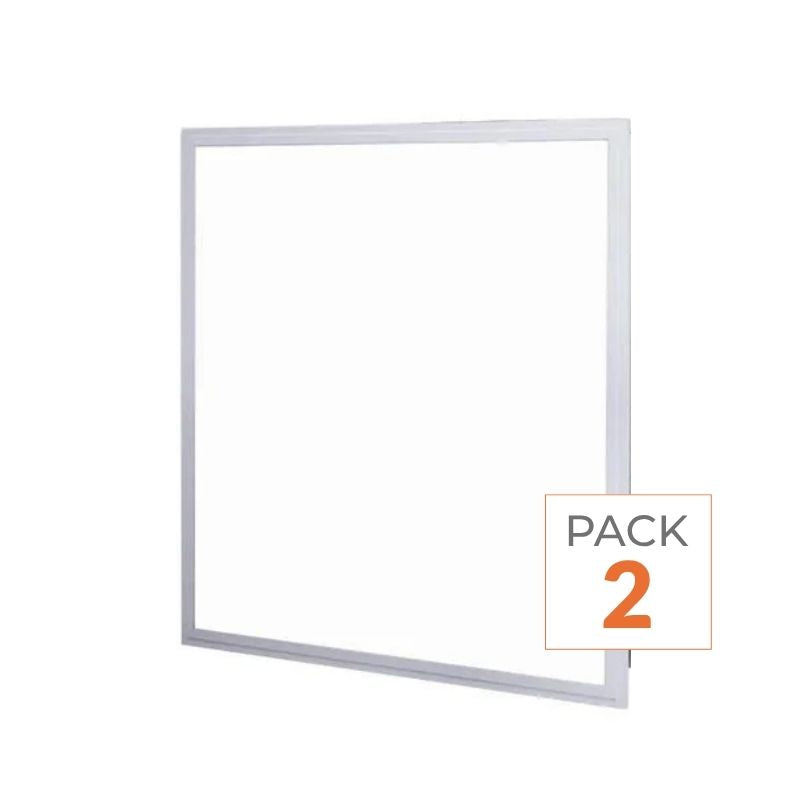

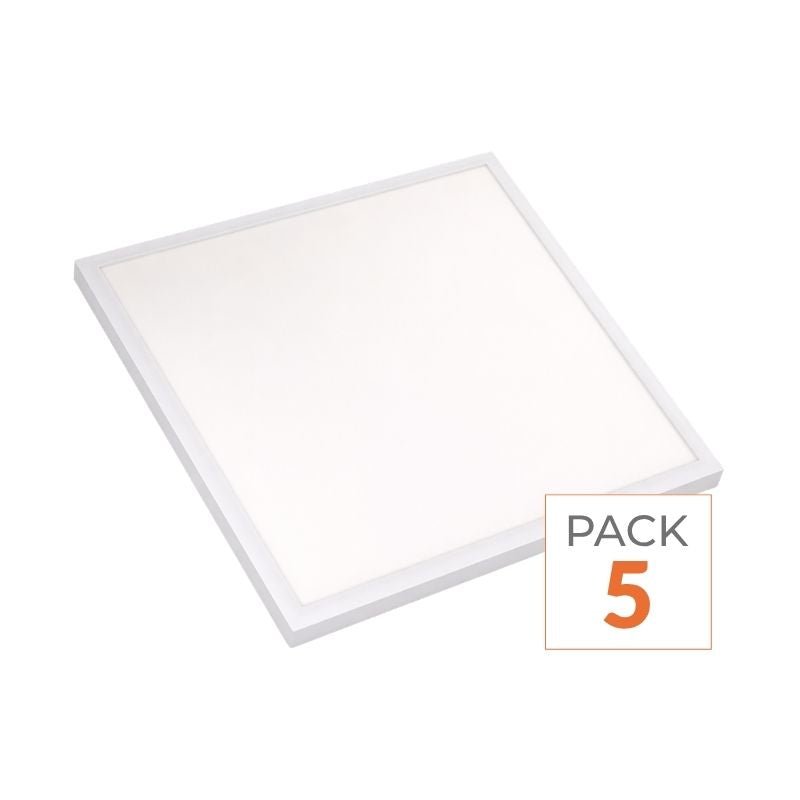

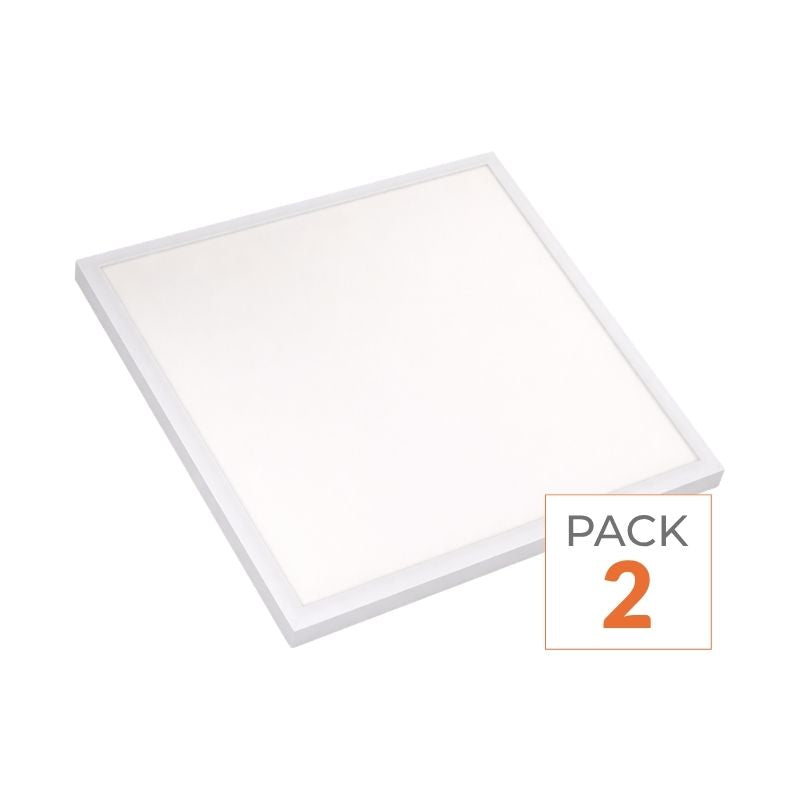

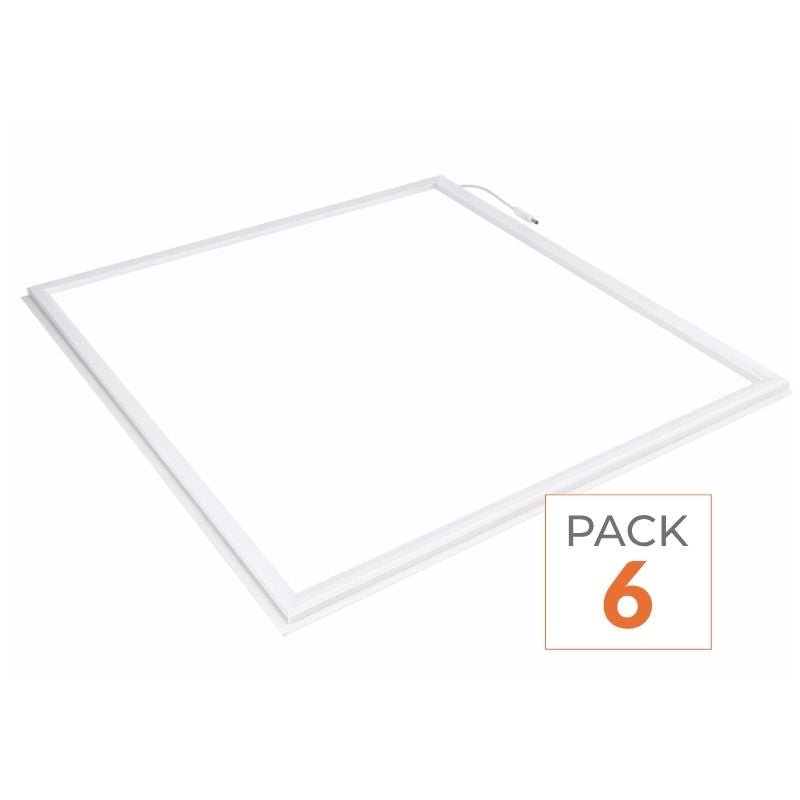

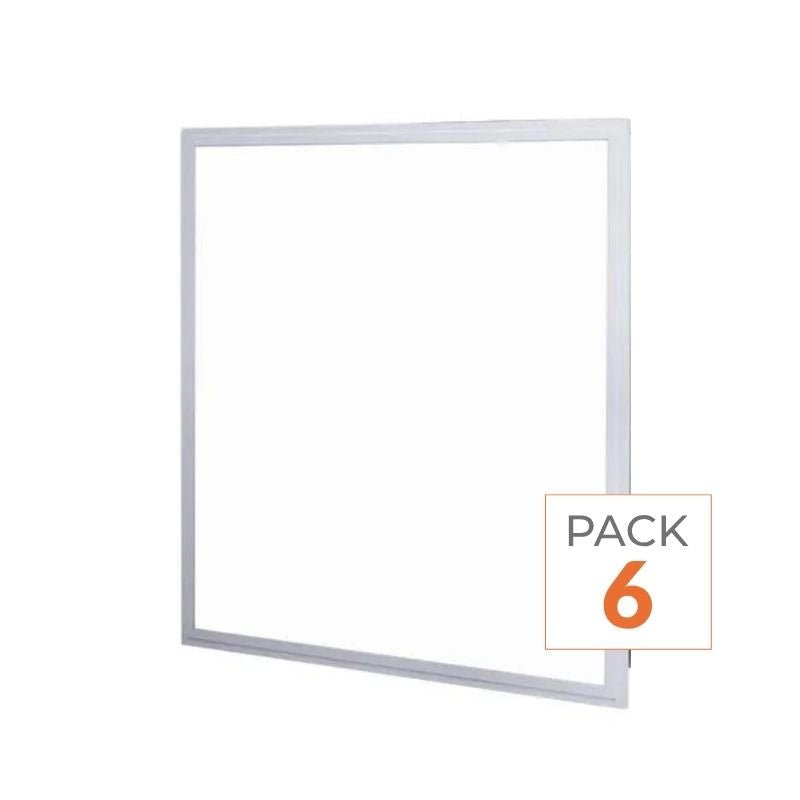

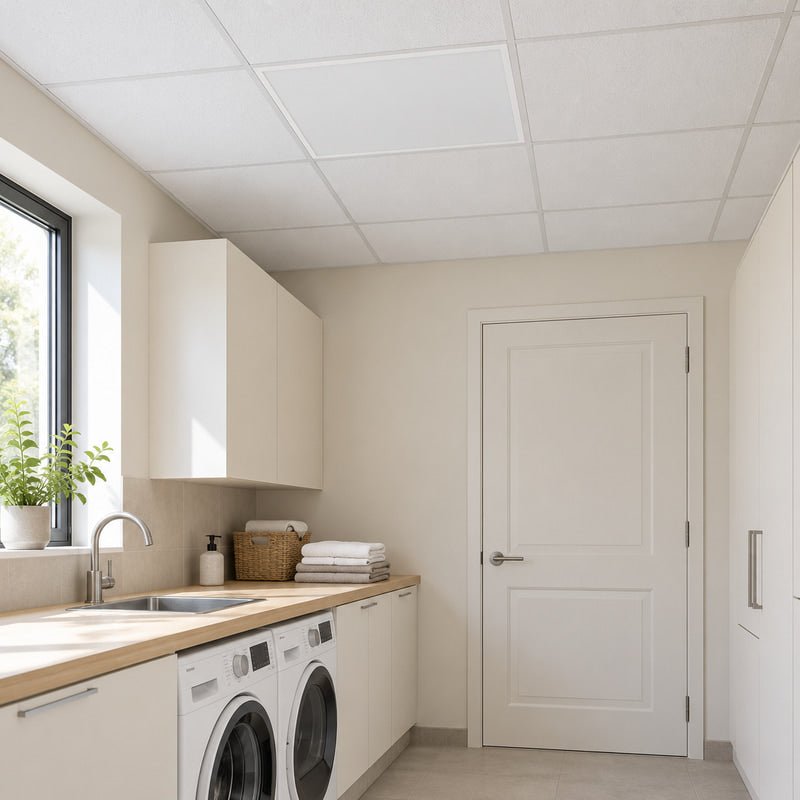

Nos suggestions de Dalles LED
Étape 2 : assembler et fixer le système de suspension
Les trois systèmes courants
| Système | Usage idéal | Avantages | Inconvénients |
|---|---|---|---|
| Câbles acier | Bureaux, commerces | Réglage continu, discret, léger | Nécessite embouts de sertissage |
| Tiges rigides | Industriel, hauteur fixe | Très rigide, propre visuellement | Hauteur figée ou réglage limité |
| Chaînes | Décoratif, retail | Polyvalent, robuste | Moins esthétique en tertiaire |
Procédure (câbles acier — cas le plus fréquent)
- Glissez le câble dans l'embout de sertissage (fourni dans le kit).
- Passez le câble dans le crochet plafond → bouclez et sertissez avec une pince à sertir. Ne jamais faire un nœud simple, la résistance est insuffisante.
- Passez l'autre extrémité dans l'œillet du panneau LED.
- Ne réglez pas encore la hauteur définitive, laissez du mou pour le raccordement électrique.
Étape 3 : raccordement électrique
🔴 Obligation légale : le raccordement électrique doit être réalisé par une personne habilitée (habilitation B1V minimum). En tertiaire, la norme NF C 15-100 et les prescriptions de l'installation existante s'appliquent.
Avant tout raccordement
- Coupez le disjoncteur en amont du circuit concerné.
- Vérifiez l'absence de tension avec un testeur multifonction (entre phase/neutre, phase/terre, neutre/terre).
- Identifiez les fils : phase (brun ou noir), neutre (bleu), terre (vert/jaune).
Schéma de raccordement standard
Réseau 230 V :
- Phase (brun) ──► Bornier dalle L.
- Neutre (bleu) ──► Bornier dalle N.
- Terre (vert/jaune) ──► Bornier dalle PE (⏚).
Les dalles LED sont généralement livrées avec un câble d'alimentation précâblé (pigtail) ou une boîte de jonction intégrée. Dans ce cas :
- Utilisez des connecteurs Wago 221 pour un raccordement rapide et démontable.
- Évitez les dominos dans les boîtes étanches : ils se desserrent avec les vibrations.
- Laissez un excédent de câble de 10 à 15 cm dans la boîte de jonction pour permettre une future intervention.
Cas particulier : alimentation par dalle suspendue sur rail électrifié
Certaines dalles sont compatibles avec un rail 3 ou 5 allumages (type DALI ou 0-10V). Dans ce cas, le câblage est intégré au rail. Vérifiez simplement la compatibilité du driver avec la tension du rail.
Étape 4 : réglage de la hauteur de suspension
Quelle longueur de câble ?
La hauteur optimale varie selon l'usage de l'espace et la puissance de la dalle LED. Le tableau ci-dessous donne les valeurs de référence professionnelles :
| Type d'espace | Hauteur sous plafond | Hauteur de suspension recommandée | Plan de travail visé |
|---|---|---|---|
| Bureau open space | 2,5 – 3 m | 0,3 – 0,5 m sous le plafond | Plan de travail (0,80 m sol) |
| Salle de réunion | 2,5 – 3 m | 0,4 – 0,6 m sous le plafond | Table (0,75 m sol) |
| Commerce / retail | 3 – 4 m | 0,5 – 1 m sous le plafond | Zone de circulation |
| Entrepôt / industrie | 4 – 8 m | 1 – 2 m sous le plafond | Sol (niveau opérateur) |
| Hall d'accueil | 3 – 5 m | Selon effet visuel souhaité | Axe des yeux (1,60 m) |
Procédure de réglage
- Positionnez la dalle à la hauteur cible.
- Vérifiez l'horizontalité avec un niveau à bulle posé sur le cadre de la dalle LED. Une dalle inclinée crée des zones d'éblouissement.
- Bloquez les embouts de câble / serrez les écrous de tige.
- En cas d'installation multiple (rangée de dalles), tendez un fil de référence entre les deux premières dalles calées, puis alignez toutes les suivantes sur ce fil.
Étape 5 : mise en service et vérification
- Remettez le disjoncteur en position ON.
- Vérifiez l'allumage immédiat, un clignement au démarrage peut indiquer un driver défaillant ou une surtension.
- Laissez tourner 15 à 20 minutes et vérifiez que le driver (bloc d'alimentation) ne chauffe pas anormalement au toucher (chaud = normal, brûlant = problème).
- Vérifiez l'uniformité de l'éclairage : pas de zones plus sombres à l'intérieur du panneau (si c'est le cas → nappe LED défectueuse, retour SAV).
- Si la dalle est dimmable (variateur 0-10V, DALI, Triac) : testez la variation sur l'ensemble de la plage et vérifiez l'absence de scintillement aux niveaux bas.
Problèmes fréquents et solutions
| Symptôme | Cause probable | Solution |
|---|---|---|
| Le panneau LED ne s'allume pas | Coupure disjoncteur / inversion phase-neutre / driver HS | Vérifier tension en entrée driver, contrôler câblage, tester avec driver de remplacement |
| Scintillement / flickering | Incompatibilité driver-variateur ou variateur sous-dimensionné | Remplacer par variateur compatible LED, vérifier charge minimale variateur |
| Zones sombres à l'intérieur du panneau | Nappe LED défectueuse ou connecteur interne décroché | Retour SAV. Ne pas ouvrir la dalle sans habilitation fabricant |
| Dalle qui oscille ou se balance | Câbles trop longs, ancrage insuffisant, espace courant d'air | Réduire longueur câbles, ajouter un 3e ou 4e point d'ancrage, utiliser tiges rigides |
| Bourdonnement audible | Driver de mauvaise qualité ou variateur incompatible | Changer de driver ou de variateur ; éviter les dimmers à coupure de phase sur LED |
| Surchauffe du driver | Ventilation insuffisante dans le plénum / puissance sous-dimensionnée | Laisser 5 cm d'espace autour du driver, vérifier que la puissance driver ≥ puissance dalle |
| Teinte de lumière non uniforme entre dalles | Dalles de lots différents (bin différents) | Commander toujours un lot unique pour une même pièce ; en cas de remplacement, demander le même bin |
| La dalle tombe légèrement d'un côté | Écart de sertissage entre câbles | Ajuster câble par câble jusqu'au niveau |
Normes et conformité : ce que vous devez savoir
✅ Checklist conformité installation dalles LED suspendues (France) :
- Habilitation électrique de l'intervenant (B1V minimum pour travaux hors tension).
- Disjoncteur différentiel 30 mA en amont du circuit.
- Section de câble adaptée : 1,5 mm² jusqu'à 10 A / 2,5 mm² jusqu'à 16 A.
- Terre raccordée sur chaque panneau LED sans exception.
- Boîte de jonction fermée et accessible (pas noyée dans un faux-plafond inaccessible).
- Charge mécanique vérifiée vs capacité des ancrages (facteur de sécurité ≥ 4).
- Conformité CE de la dalle LED vérifiée (marquage sur l'emballage et notice).
- Respect de l'IP requis par l'usage (IP20 bureau, IP44 minimum en zone humide).
- Déclaration de travaux si modification du tableau électrique.
📌 Pour les ERP (commerces, restaurants, hôtels) : vérifiez également les contraintes liées à l'éclairage de sécurité (BAES) et à la réglementation thermique (RE2020 pour les constructions neuves).
Questions fréquentes sur l'installation
Peut-on installer une dalle LED suspendue sur un faux-plafond en dalles amovibles ?
Oui, mais il ne faut jamais ancrer sur la dalle amovible elle-même. Le câble doit traverser la dalle et s'ancrer sur la structure métallique du rail ou sur le plafond béton au-dessus. Une découpe propre à l'emporte-pièce suffit pour le passage du câble.
Quelle longueur de câble de suspension est recommandée ?
En standard, 1 à 1,5 m de câble est suffisant pour la grande majorité des installations tertiaires (hauteur sous plafond 2,5 à 3,5 m). Pour les espaces à hauteur > 4 m, prévoyez des kits prolongateurs ou des câbles sur mesure.
Faut-il un électricien pour installer une dalle LED suspendue ?
La fixation mécanique peut être réalisée sans habilitation spécifique. Le raccordement électrique, en revanche, nécessite obligatoirement une habilitation B1V (travaux hors tension) en France. Pour les installations neuves raccordées au tableau, une habilitation B2V peut être requise.
Peut-on suspendre une dalle LED sans percer le plafond ?
Oui, dans certains cas : certains faux-plafonds à rails permettent d'accrocher directement sans perçage via des clips spécifiques. Il existe aussi des systèmes de tension entre deux murs (câble tendu) pour des locaux avec configuration adaptée.
Une dalle LED suspendue peut-elle être dimmée ?
Oui, à condition que le driver intégré soit compatible avec un protocole de variation (0-10V, DALI, Triac, PWM). Vérifiez toujours la compatibilité entre le variateur installé et le driver de la dalle LED avant de commander.
En résumé : les 5 règles d'or de l'installation
- Ancrage d'abord : un mauvais ancrage est la principale cause de chute. Adaptez la cheville au support, pas l'inverse.
- Niveau à chaque dalle LED : l'horizontalité n'est pas optionnelle. Un panneau LED penché éblouit et trahit une installation bâclée.
- Câblage propre et accessible : Wago plutôt que dominos, boîte de jonction accessible, excédent de câble prévu.
- Même lot pour une même pièce : la cohérence colorimétrique entre dalles LED dépend du bin de fabrication.
- Test complet avant réception : allumage, variation, température du driver, uniformité de la lumière. Ne fermez pas le chantier sans validation.
Pour toute question technique sur nos dalles LED suspendues, contactez notre support technique ou consultez nos fiches produits de panneaux LED.
