Installation et branchement d'un néon LED / Remplacer un tube néon par LED

L’installation et le branchement d’un néon LED sont des étapes simples qui permettent d’apporter une touche moderne et lumineuse à tout espace. Plus économiques et durables que les tubes fluorescents traditionnels, les néons LED offrent un éclairage professionnel fiable. Dans cet article, découvrez comment installer facilement votre néon LED en toute sécurité, étape par étape.

Les choses importantes à savoir avant de procéder à l'installation

Il est important de tenir compte des éléments suivants avant de choisir et de mettre en place votre néon LED.

• 1. 2 types de néon LED sont présents sur le marché :

• Les tubes LED T8 : ils font 28 mm de diamètre et sont montés sur un culot G13 en raison de leurs broches distantes de 13 mm.

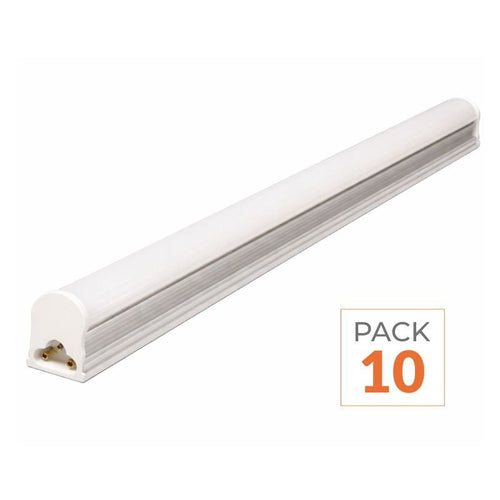

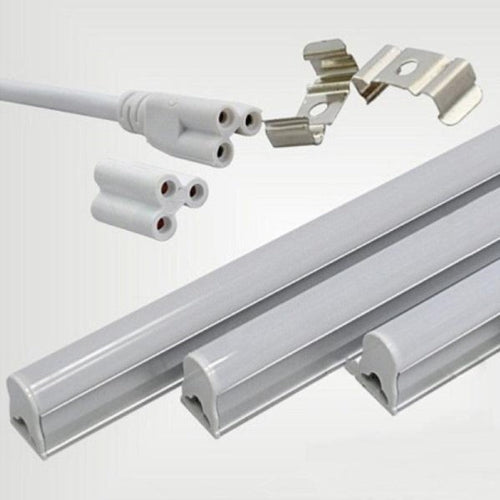

• Les tubes LED T5 : avec un diamètre de 16 mm et des broches espacées de 5 mm, ils sont compatibles avec les douilles G5.

• 2. Compatibilité avec les réglettes / supports :

• Les tubes LED T8 nécessitent une réglette dédiée aux tubes T8.
• Les tubes LED T5 doivent être installés sur un support T5 adapté.
• Dans les 2 cas, les étapes d’installation sont les mêmes.

• 3. Les néons LED commercialisés par Silamp n'ont pas de starter. Sur les tubes fluorescents, le starter génère une décharge électrique qui leur permet de s'éclairer. Un ballast situé à l'arrière de la réglette produit la haute tension nécessaire à leur allumage et régule ensuite le courant pour assurer leur bon fonctionnement. Les néons LED utilisent une technologie différente puisqu'ils s'allument instantanément sans qu'ils aient besoin d'un dispositif quelconque pour amorcer leur allumage. Ils sont munis d'un driver électronique LED qui régule la tension et convertit le courant alternatif en courant continu.

ATTENTION : pour utiliser un tube néon LED sur une ancienne réglette fluorescente, il est donc indispensable de shunter (déconnecter) le ballast, puisque le tube LED possède déjà un transformateur. S’il y a double transformateur, l'installation ne fonctionnera pas.

Les 2 scénarios d'installation

• Cas 1 : le néon LED est fixé dans une nouvelle réglette vide pour tube LED T8. Dans ce cas, le raccordement se fait directement sur le secteur 220 V. On parle de branchement direct.
• Cas 2: le néon LED doit être installé dans une ancienne réglette avec tube fluorescent.

La sécurité avant tout

• Avant de commencer, coupez l'alimentation électrique au niveau du disjoncteur principal pour éviter tout risque d'électrocution.
• Il est crucial de respecter les normes électriques, comme la NF C 15-100, qui régit les installations électriques basse tension.
• Pour votre sécurité, pensez également à porter des EPI (Équipements de protection individuelle) adaptés, tels que des gants et des lunettes de protection.

Les outils nécessaires

Voici les équipements dont vous avez besoin pour un branchement de néon LED conforme :

• Un tournevis.

• Une pince à dénuder.
• Une pince coupante.
• Une pince à sertir.
• Un domino.
• Un testeur.
• Une perceuse.

Nos suggestions de Néons et Réglettes LED

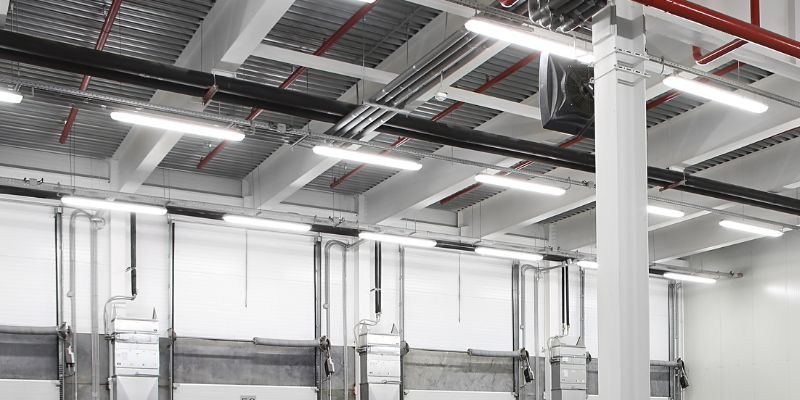

Néons LED

Réglettes LED 120 cm

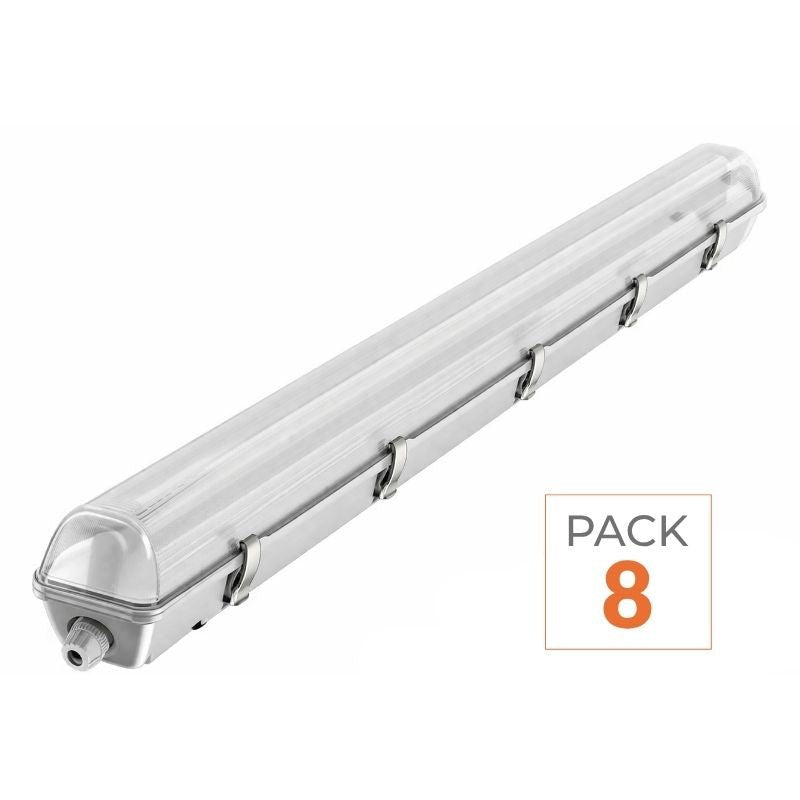

Réglettes LED Étanches

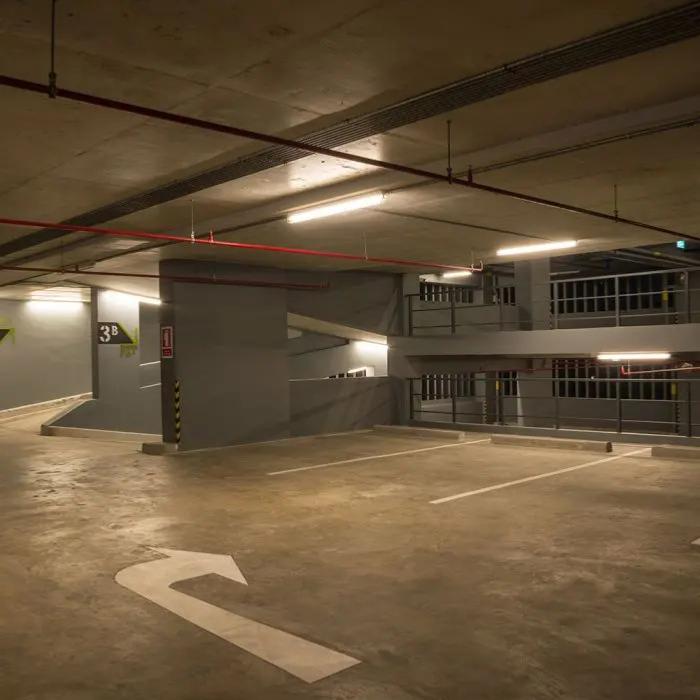

Réglettes 150 cm pour Tubes LED T8 - Alimentés 1 côté

Cas n°1 : installation d'un tube LED dans une nouvelle réglette

Le branchement d’un tube LED sur une nouvelle réglette spécialement conçue pour ce type de néon est très simple. En résumé, il suffit en effet de mettre la réglette en place, de la raccorder et d'y fixer le néon LED.

Les étapes d'installation de la réglette sont détaillées dans un guide complet dédié : « Comment installer une réglette LED » ?

ATTENTION : avant d'installer un tube LED, assurez-vous que la réglette est adaptée à son type d'alimentation. Vous avez des néons LED alimentés d'1 côté et des néons LED alimentés des 2 côtés.

Voici les étapes à suivre pour installer un néon LED dans une nouvelle réglette (branchement direct) :

• Connectez directement les fils d'alimentation aux douilles du néon LED en respectant les polarités indiquées et en vous servant d’une borne de raccordement.
• Assurez-vous que les connexions sont solides et sécurisées pour éviter tout faux contact. Les fils doivent être correctement insérés dans le domino, et les vis bien serrées.
• Insérez le néon LED dans les supports en alignant correctement les broches avec les douilles. Respectez toujours les polarités.
• Fixez le tube en le tournant dans la réglette (45°) jusqu'à ce qu'il soit fermement en place.
• Une fois l'installation terminée, rétablissez l'alimentation électrique et testez le néon LED pour vous assurer de son bon fonctionnement.

Cas n°2 : remplacer un tube néon par un tube LED sur une installation existante

Si vous possédez déjà une réglette pour tube fluorescent traditionnel, vous pouvez l'utiliser pour installer un tube LED à la place. Voici comment procéder pour son branchement :

• Si vous remplacez un tube fluorescent existant par un tube LED, retirez-le avec précaution en le faisant pivoter (un quart de tour) pour le libérer de ses supports.
• Retirez / shuntez le ballast pour assurer un fonctionnement optimal du néon LED*. Le raccordement se fera donc directement en 220 V.
• Suivez les étapes indiquées dans le cas n°1.

*Comment shunter un ballast ?

👉 But = créer un circuit direct en contournant le ballast pour alimenter le tube LED.

• Coupez l’alimentation du ballast : débranchez les fils d’entrée et de sortie du ballast.
• Reliez directement les fils à la douille (en fonction du type de tube LED : alimenté 1 côté ou 2 côtés).
• Isolez les connexions : utilisez des dominos ou des gaines thermo rétractables pour sécuriser les connexions.
• Supprimez ou laissez en place : vous pouvez retirer complètement le ballast ou le laisser déconnecté dans la réglette.

Tableaux récapitulatifs

Compatibilité réglette / tube LED

Types de tubes LED

Nos derniers conseils pour un branchement de néon LED optimal

En suivant ces étapes détaillées, vous réussirez facilement votre remplacement d'un tube néon par un tube LED, tout en profitant des avantages technologiques et économiques des luminaires modernes !
