Les rubans LED offrent une solution d’éclairage modulable et esthétique, mais le besoin d’étendre la longueur, de changer de direction ou de réutiliser des chutes de bande conduit rapidement à se poser la question : comment raccorder plusieurs segments entre eux ? La connexion de plusieurs rubans LED entre eux est une étape clé pour garantir la continuité électrique et visuelle d’une installation. Une bonne maîtrise des raccordements permet d’optimiser la fiabilité, la sécurité et l’esthétique de l’éclairage. Ce guide pratique vous accompagne pas à pas !

Avant de commencer

Sécurité d’abord

Coupez systématiquement l’alimentation électrique avant toute manipulation. Même en basse tension, un court-circuit peut endommager votre ruban et votre transformateur, voire provoquer un départ de feu.

Repérage des points de coupe

Les bandes LED sont conçues pour être coupées à des emplacements précis, marqués par un symbole ciseaux ou une ligne de coupe :

  • Rubans LED 12 V: généralement toutes les 3 LED (~5 cm).
  • Rubans LED 24 V : toutes les 6 LED (~10 cm).
  • Rubans LED 220 V : environ tous les 1 mètre (voire 50 cm selon les modèles).
decoupe-ruban-12-24v

Préparation des segments

Découpez proprement à ces repères pour ne pas abîmer les pistes cuivrées, et ayez à portée de main vos segments prêts à être reliés.

1ère méthode de raccordement : connecteurs rapides (sans soudure)

Principe

Des boîtiers en plastique avec contacts métalliques internes, que l’on appelle couramment connecteur pour ruban LED, permettent de joindre deux bandes LED ou d’alimenter un segment sans recourir au fer à souder. Il suffit d’ouvrir le clapet, d’insérer le ruban dans l’encoche — les pattes métalliques pinçant les pastilles de cuivre — puis de refermer le capot.

Étapes

  • Ouvrez le connecteur.
  • Insérez le ruban bien jusqu’en butée, en alignant les pistes (+/– ou R/G/B/V+).
  • Fermez le clapet pour enclencher les contacts.
  • Faites de même de l’autre côté si vous joignez deux segments.
  • Rétablissez le courant pour tester la continuité.

Conseil ProSur les rubans étanches (IP65+), ébarbez quelques millimètres de silicone pour exposer les pads, ou utilisez des connecteurs adaptés à l’épaisseur de la gaine.

2ème méthode de raccordement : raccord par soudure (manuelle)

soudure manuelle

Matériel nécessaire

  • Fer à souder (15–40 W, panne fine) et étain électronique.
  • Fils multibrins 0,5 mm² (2 conducteurs pour monochrome, 4 ou 5 pour RGB/RGBW).
  • Gaine thermo-rétractable ou silicone pour l’isolation.
  • Pince à dénuder et éventuellement « troisième main ».

Étapes

  • Pré-tinçage : appliquez une fine couche d’étain sur les pastilles du ruban et sur les fils dénudés.
  • Positionnement : placez chaque fil étamé sur sa pastille (respect de la polarité et des couleurs).
  • Soudure : chauffez brièvement pour fondre les deux étains, consolidez le tout.
  • Isolation : glissez les gaines thermo avant soudure puis rétractez-les, ou recouvrez de silicone neutre.
  • Test et fixation : remettez sous tension, puis fixez vos segments (profilé/aluminium, clips, etc.) en évitant de tirer sur les raccords.

Nos connecteurs pour rubans LED

Expédiés depuis notre stock France.

Ruban LED COB 5M 24V IP65 320LED/m 8.7W/m 10mm
Ruban LED COB 5M 24V IP65 320LED/m 8.7W/m 10mm
24,99€
Besoin d'un conseil sur votre projet ? Nos experts vous répondent et chiffrent votre besoin.
Poser ma question

Panorama des connecteurs rapides

Type Usage principal Points d’attention Illustration
Droit (inline) Prolonger un ruban en ligne droite. Limite de longueur à respecter (+ chute de tension) ; privilégier l’injection multiple de 12 V/24 V tous les 5–10 m.
Angle en « L » Former un coin à 90 ° sans plier le ruban (intérieur/extérieur). Pour angles serrés, préférez le connecteur ; pour angle extérieur, on peut courber doucement le ruban.
En « T » Séparer ou répartir la ligne en deux branches (en parallèle). Vérifier la puissance du transformateur pour les deux branches cumulées.
En « X » Diviser en quatre directions (forme de croix), pour grilles ou carrés lumineux. Utilisation spécifique, demande un transformateur dimensionné pour les quatre circuits.
Avec fil (rallonge) Relier deux segments décalés, contourner un obstacle ou changer de plan (horiz./vert.). Longueur du fil définie par vos besoins (10–15 cm standard) ; offre plus de liberté qu’un connecteur rigide.
Alimentation Brancher le ruban au transformateur (jack 2,1 mm ou fils nus). Choisir largeur et nombre de pins correspondant au ruban (8–10 mm, 2/4/5 pins) ; certains modèles incluent directement une fiche.

Conseil ProAdaptez toujours la largeur du connecteur (8 mm, 10 mm, etc.) et le nombre de pins au ruban LED utilisé (2 pins pour monochrome, 4 pins pour RGB, 5 pins pour RGBW).

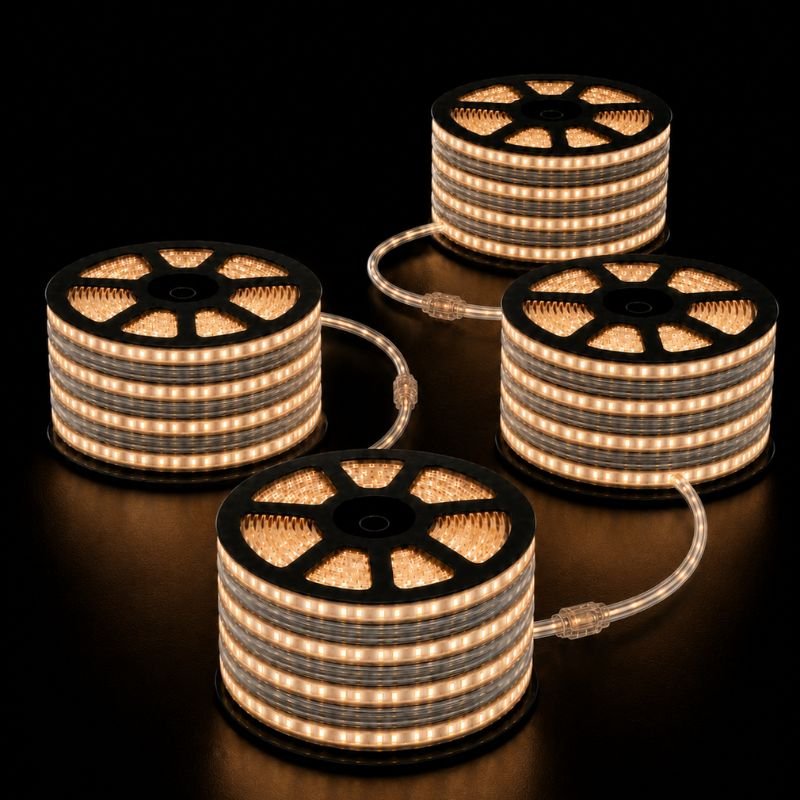

Cas particulier : rubans LED 220 V

Les rubans 220 V AC (sans transformateur) se coupent tous les 1 m ou 50 cm suivant les modèles. Leur connexion requiert un kit spécifique :

  • Points de coupe : coupez impérativement aux repères fournis, jamais ailleurs.
  • Connecteur droit 220 V : manchon à broches larges, s’insère dans le ruban pour relier deux segments.

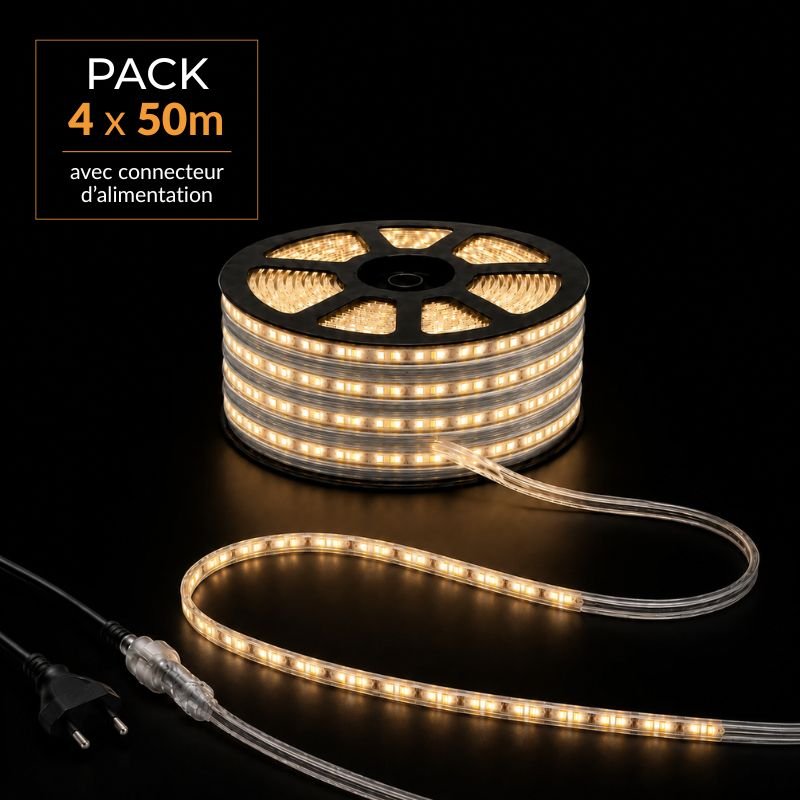

  • Cordon d’alimentation 220 V : prise secteur d’un côté, broches de l’autre pour s’emboîter dans le ruban.
  • Isolation : gaine thermo ou capuchon silicone pour sceller la jonction — indispensable pour éviter électrocution et infiltration d’eau.
  • Pas de L/T/X : ces rubans sont peu flexibles et non prévus pour aller d’une direction à une autre sans couper et alimenter chaque segment séparément.

Avertissement : ne soudez jamais directement sur un ruban 220 V et n’utilisez que les connecteurs approuvés par le fabricant.

Kit ruban 220V

Explorer nos rubans LED

Avantages et inconvénients

Critère Connecteurs rapides Soudure manuelle
Facilité Très simple, débutant-friendly Requiert un fer à souder et un peu de technique
Temps 30 s à 2 min par raccord 5 à 15 min (préparation + isolation)
Fiabilité Très bonne si clipsage solide Excellente, pas de faux-contact
Esthétique Boîtier visible Raccords quasi invisibles
Flexibilité Formes et longueurs limitées Personnalisable à volonté
Usage extérieur/étanche Connecteurs IP65+ spécifiques Protection manuelle (silicone, gaine)
Coût 0,5 €–3 € par pièce Faible coût matériel, investissement en outillage éventuel

Conseils pratiques pour réussir

  • Vérifiez la charge : additionnez la puissance (W/m) de chaque segment et comparez-la à la capacité du transformateur (ajoutez 20 % de marge). En 12 V, au-delà de 5 m, injectez l’alimentation à deux points. Pour les rubans RGB, utilisez des amplificateurs de signal sur de longues chaînes.
  • Ne mélangez pas les tensions : chaque ruban doit recevoir sa tension dédiée (12 V avec 12 V, 24 V avec 24 V, 220 V en direct). Les connecteurs ne sont pas interchangeables.
  • Respectez la polarité : sur les rubans LED monochromes (+/–) et multicolores (R, G, B, V+), alignez rigoureusement les broches pour éviter de n’allumer qu’une couleur ou une extinction complète du ruban.
  • Fixation solide : immobilisez les connecteurs et les sections soudées à l’aide d’adhésif double-face, de silicone ou de petits clips pour éviter les tensions mécaniques et les vibrations qui finiraient par desserrer le contact.
  • Étanchéité : en extérieur ou en milieu humide, privilégiez les connecteurs IP65+ ou appliquez un mastic silicone autour de chaque joint.
  • Test progressif : branchez et testez chaque section après raccord, plutôt que tout valider en fin de montage : cela simplifie le diagnostic en cas de dysfonctionnement.
schema sens raccordement

Bonne installation ! N’hésitez pas à combiner méthodes rapides et soudures pour allier rapidité de montage et robustesse, et à consulter un électricien pour tout doute concernant les rubans haute tension.

Questions fréquentes

Comment raccorder un ruban sans souder ?

Avec un connecteur à clipser prévu pour la largeur et le type du ruban. La coupe doit être nette, à angle droit et exactement sur la marque, faute de quoi le connecteur ne mord pas correctement sur les plages de contact.

Faut-il respecter une polarité ?

Oui sur un ruban basse tension, qui fonctionne en courant continu : le plus et le moins sont marqués sur le circuit imprimé. Les inverser n'abîme généralement rien mais empêche l'allumage.

Combien de contacts selon le type de ruban ?

Deux sur un monochrome, quatre sur un RGB, cinq sur un RGBW. Le connecteur doit correspondre au type du ruban : un connecteur monochrome sur un ruban RGB ne reprendrait qu'un seul canal.

Peut-on raccorder deux tronçons entre eux ?

Oui, par un connecteur de jonction ou un cordon, en respectant polarité et ordre des plages. Attention à la longueur totale : au-delà de la limite par tronçon indiquée par la notice, la fin de ligne pâlit par chute de tension.

Faut-il couper le ruban avant de le raccorder ?

Coupez toujours ruban déconnecté, jamais sous tension, et uniquement aux emplacements marqués. Une coupe hors marque rend le tronçon concerné inutilisable.
