Guide d'installation du panneau LED au plafond

Également appelé dalle LED ou panneau lumineux LED, le panneau LED peut s’installer de trois façons différentes : encastré au sein d’un faux plafond, suspendu via un kit de suspension ou posé au plafond grâce au kit en saillie. Que ce soit pour un panneau LED carré ou un panneau LED rectangulaire, ces multiples possibilités de montage vous assurent une installation optimale dans tout type d’intérieur : bureaux, espaces de vente, circulations, laboratoires, pièces à vivre, ... Comme pour toute installation de luminaire, la pose d’un panneau LED au plafond doit se faire dans le respect des consignes de sécurité ainsi que des réglementations en vigueur. Pour vous accompagner au cours de l’installation de votre luminaire, consultez ce guide de pose d’un panneau LED au plafond et reportez-vous au déroulé des étapes du mode d'installation pour lequel vous avez opté.


Installation d’un luminaire : réglementations et consignes de sécurité

Le choix de l’indice IP et de la classe des luminaires

Repris par la norme européenne EN 60529, l’indice IP (Indice de protection) indique le niveau de protection offert par un matériel aux différentes intrusions de corps liquides et solides. La classe des luminaires doit également être vérifiée : le matériel appartenant à la classe 1 doit être connecté à la terre tandis que cela n’est pas obligatoire pour les matériaux de classe 2 et 3. En fonction de la pièce dans laquelle il est installé, le panneau LED doit donc avoir un indice IP et une classe de protection spécifiques :

  • Pour les pièces humides : le panneau LED de salle de bain ou de cuisine aura une classe de protection 3 et une classe IP44 minimum.
  • Pour les pièces non humides : le panneau LED peut avoir une classe de protection 2 et une classe IP20.

Les mesures de sécurité à respecter

Pour répondre aux différentes normes de sécurité en vigueur, le panneau LED choisi doit être un éclairage normé (marquage CE ou marquage NF). Quel que soit le type de pose choisie, il est indispensable de respecter les consignes de sécurité suivantes lors de l'installation d'un panneau LED au plafond :


  • Couper systématiquement le courant électrique avant de procéder à l’installation du panneau LED au plafond
  • Vérifier l’absence de tension à l’aide d’un Vérificateur d’Absence de Tension (VAT) avant de débuter la pose
  • Ne jamais placer votre panneau LED à proximité d’un produit inflammable (huile, essence, gaz, alcool, acide, …)
  • Ne mettre le panneau LED sous tension qu’après avoir vérifié le câblage

Mode d'installation 1 - La pose d'un panneau LED encastré

Le panneau encastré correspond au mode de pose le plus simple. Il suffit en effet d’enlever la dalle de faux plafond ou votre ancien luminaire et d’y positionner le panneau LED à la place. Pour installer le panneau LED encastré, vous avez besoin des éléments suivants :


  • Panneau LED + transformateur (inclus).
  • Fiche d’alimentation.
  • Tournevis cruciforme.

Pour procéder à l’installation du panneau LED au plafond, il suffit de suivre les étapes suivantes :

  • Couper le courant.
  • Débrancher le cordon d’alimentation du secteur.
  • Enlever l’ancien panneau LED du plafond.
  • Dévisser le capot du transformateur à l’aide du tournevis.
  • Brancher le cordon d’alimentation au transformateur.
  • Revisser le capot du transformateur.
  • Connecter le transformateur au panneau LED.
  • Connecter le port d’alimentation au secteur.
  • Placer le panneau LED au niveau du plafond.
  • Remettre le courant.

Mode d'installation 2 - La pose d'un panneau LED avec kit de suspension

Suspendu par des câbles, ce type d’installation permet de positionner un panneau LED jusqu’à 1,20 mètres du plafond, une pose design particulièrement adaptée à des hauteurs sous plafond élevées. Ce support d'éclairage LED peut convenir autant pour un panneau LED carré que pour un panneau LED rectangulaire. Pour les panneaux LED 120x30, il est néanmoins conseillé de placer deux câbles supplémentaires au centre du panneau lumineux LED. La hauteur des câbles du kit de suspension peut être réglée à votre convenance. Pour installer le panneau LED au plafond à l’aide d’un kit de suspension, vous avez besoin des éléments suivants :


  • Panneau LED
  • Transformateur (inclus).
  • Kit de suspension pour panneau LED.
  • Fiche d’alimentation.
  • Tournevis cruciforme.
  • Mètre.

Pour procéder à l’installation du panneau LED au plafond, il suffit de suivre les étapes suivantes :

  • Couper le courant.
  • Ajuster la longueur des câbles à la hauteur souhaitée et vérifier que les câbles ont une longueur identique.
  • Visser à l’arrière du panneau les quatre petites attaches de suspension et vérifier que les attaches inférieures et supérieures se font face.
  • Vérifier les distances qui séparent chacune des attaches à l’aide d’un mètre et reporter à l'aide d'un crayon ces mesures au plafond à l’endroit de pose souhaité pour le panneau LED.
  • À l’aide du tournevis, fixer les quatre systèmes supérieurs de suspension au plafond en respectant les mesures de pose préalablement indiquées.
  • Suspendre le panneau LED au plafond en positionnant les quatre câbles aux systèmes de suspension préalablement fixés au plafond.
  • Placer votre transformateur sur le panneau LED.
  • Dévisser le capot du transformateur à l’aide du tournevis.
  • Brancher le cordon d’alimentation au transformateur.
  • Revisser le capot du transformateur.
  • Connecter le transformateur au panneau LED.
  • Connecter le port d’alimentation au secteur.
  • Remettre le courant.

Mode d'installation 3 - La pose d'un panneau LED avec kit en saillie

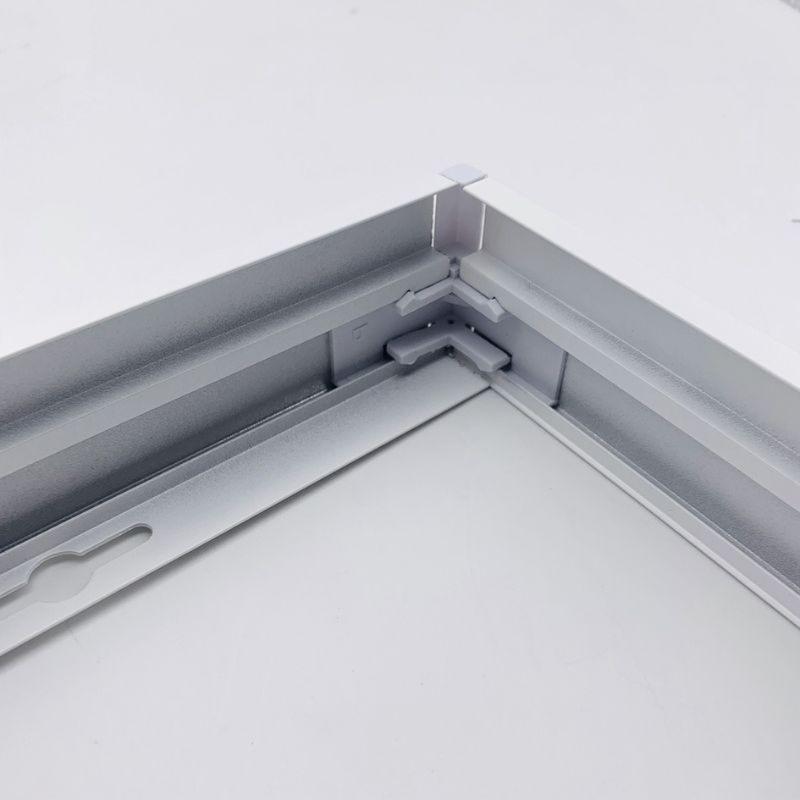

Pratiquée sur une surface rigide non démontable comme par exemple un plafond en béton, la pose en saillie permet d’installer la dalle LED dans un cadre aluminium qui sera lui-même fixé sur le plafond via 4 points de fixation. Ce kit en saillie est ainsi une alternative idéale de pose pour les usagers n'ayant pas la possibilité d'encastrer leur panneau LED dans un faux plafond. Pour installer le panneau LED en saillie, vous avez besoin des éléments suivants :


  • Panneau LED
  • Transformateur (inclus).
  • Cadre de montage en saillie.
  • Vis (inclus).
  • Fiche d’alimentation.
  • Tournevis cruciforme.

Pour procéder à l’installation du panneau LED au plafond, il suffit de suivre les étapes suivantes :


  • Couper le courant.
  • Visser trois côtés du cadre de montage en saillie à l’aide des vis fournies et laisser ouvert le dernier côté restant.
  • Glisser le panneau LED à l’intérieur du cadre de montage.
  • Fermer le dernier côté du cadre de montage en vissant le dernier élément du cadre restant.
  • Installer le transformateur au-dessus du panneau LED.
  • Dévisser le capot du transformateur à l’aide du tournevis.
  • Brancher le cordon d’alimentation au transformateur.
  • Revisser le capot du transformateur.
  • Connecter le transformateur au panneau LED.
  • Connecter le port d’alimentation au secteur.
  • Remettre le courant.
