En bref : comment installer un spot au plafond ?
Coupez le courant au tableau, tracez l'emplacement du spot LED et découpez l'ouverture à la scie cloche. Tirez le câble électrique (phase, neutre, terre) jusqu'à la découpe, raccordez-le au spot via dominos ou connecteurs Wago, puis clipsez le spot dans le plafond grâce à ses griffes de fixation. Remettez le courant et testez. Comptez 30 à 45 min par spot pour un électricien, le double pour un débutant. Les cas particuliers (12V, plafond tendu, béton) nécessitent des adaptations spécifiques.

Que vous soyez électricien confirmé, particulier en rénovation ou professionnel du tertiaire, ce guide couvre l'intégralité de la pose de spots LED au plafond, des étapes de base aux cas particuliers qui font la différence.

Avant de commencer : ce qu'il faut vérifier

Avant de sortir la scie cloche, un travail de préparation s'impose. Trop d'installations ratées viennent d'un diagnostic bâclé : vide insuffisant, circuit saturé, type de plafond mal identifié. Prenez 10 minutes pour valider ces points, ça évite de tout démonter deux heures plus tard.

Le matériel indispensable

Outil / Matériau	Utilité
Scie cloche ou trépan	Découpe du plafond
Tournevis plat + cruciforme	Raccordements et fixations
Testeur de tension (VAT)	Vérification hors tension
Fil de tirage	Passage des câbles
Ruban isolant + dominos ou Wago	Connexions électriques
Câble 1,5 mm² (ou 2,5 mm²)	Alimentation spots
Mètre, crayon, gabarit	Marquages des découpes
Détecteur de réseaux	Repérage câbles/gaines cachés
Endoscope ou fil rigide	Vérification du vide de plafond

Les points de vigilance avant la pose

Coupez le courant au tableau / disjoncteur du circuit concerné, puis vérifiez l'absence de tension avec votre testeur avant tout contact.
Repérez les réseaux cachés (câbles électriques, plomberie, gaines de VMC) : utilisez un détecteur multifonction avant chaque découpe.
Mesurez le vide de plafond disponible : minimum 8 cm pour les spots LED compacts, jusqu'à 15 cm pour les modèles avec dissipateur. En dessous de 6 cm, envisagez un modèle de spot LED extra-plat ou un spot en saillie.

Consultez la fiche technique du spot : diamètre de découpe exact, puissance, indice IP requis, compatibilité variateur.
Vérifiez la capacité du circuit existant. Un circuit éclairage en 1,5 mm² est protégé par un disjoncteur 10A (2 300 W max). Des spots LED de 7W consomment très peu, mais ne surchargez pas un circuit déjà bien chargé.

Raccordement sur circuit existant ou nouveau circuit ?

C'est une question que beaucoup de particuliers oublient de se poser.

Circuit existant : vous pouvez piquer sur un point de lumière ou une boîte de dérivation existante, à condition que le circuit ait la capacité suffisante et que le câblage soit accessible.
Nouveau circuit dédié : recommandé pour les grandes pièces (+ de 6 spots) ou les locaux professionnels. Tirage depuis le tableau, disjoncteur 10A dédié, câble 1,5 mm².
En rénovation sans accès au tableau : consultez un électricien. Modifier une installation sans comprendre l'existant peut créer des risques invisibles.

Nos différents types de Spots LED

Spots LED 12V

Spots LED Blancs

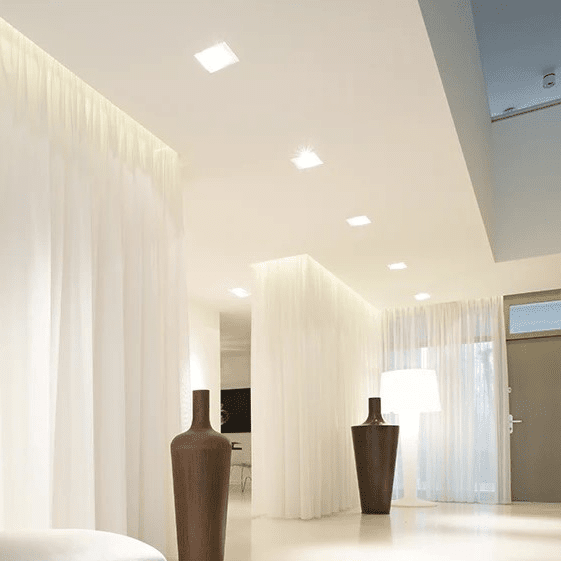

Spots LED Carrés

Spots LED Noirs

L'essentiel à retenir avant de vous lancer dans l’installation d’un spot LED au plafond

✅ Toujours couper le courant au disjoncteur et vérifier l'absence de tension.
✅ Vide minimum de 8 cm requis pour la plupart des encastrables.
✅ Spots LED uniquement sur matériaux combustibles (bois, lambris).
✅ Bague obligatoire avant toute découpe sur plafond tendu.
✅ Driver LED dédié si remplacement d'un système 12V halogène.
✅ Capot isolant ou spot IC si pose en contact avec l'isolation (combles).
⚠️ En cas de doute sur le tableau électrique ou le circuit existant : électricien qualifié.

Installation d'un spot encastrable au plafond (procédure standard)

L’installation d’un spot LED encastrable au plafond est la configuration la plus répandue : faux-plafond en plâtre, dalle de placo ou plafond tendu avec bac rigide. Si vous avez un autre type de plafond (béton, bois, combles), rendez-vous directement à la section "Cas particuliers".

Étape 1 — Planification et traçage

La disposition des spots conditionne la qualité de l'éclairage final. Une mauvaise implantation, et vous vous retrouvez avec des zones d'ombre ou un rendu hétérogène que les meubles ne rattraperont pas.

Définissez le nombre et la disposition des spots (grille régulière, ligne, arc, etc.).
Repérez la position de chaque spot au crayon en utilisant le gabarit fourni avec le luminaire.
Vérifiez l'absence d'obstacle dans le vide de plafond à chaque emplacement (endoscope ou simple test au fil rigide).

👉 Règle pratique : en éclairage général, prévoyez un spot tous les 1,2 à 1,5 m, à 60 cm minimum des murs. Pour un éclairage d'accentuation (tableau, plan de travail), serrez la distance à 80 cm et orientez le spot à 30° de l'axe vertical.

Étape 2 — Découpe des encastrements

Une découpe nette conditionne la tenue du spot et le rendu visuel. Précipitation = bord baveux = spot qui joue = reprise au mastic.

Utilisez une scie cloche de diamètre adapté (souvent 75 mm, 85 mm ou 95 mm selon le modèle. Vérifiez la fiche technique).
Percez d'abord un avant-trou au centre pour guider la scie.
Découpez proprement sans forcer. Maintenez la perceuse perpendiculaire au plafond.
Soufflez ou aspirez les résidus avant d'insérer les mains dans la découpe.

⚠️ Plafond tendu : la découpe se fait APRÈS la pose d'une bague de protection thermique fournie par le poseur. Ne jamais percer directement dans la toile : irréversible et coûteux.

Étape 3 — Passage des câbles

Le tirage des câbles est souvent l'étape qui prend le plus de temps, surtout en rénovation. Anticipez les obstacles et prévoyez large.

Tirez vos câbles depuis le tableau ou le point de dérivation le plus proche jusqu'à chaque spot.
Utilisez un fil de tirage pour passer les câbles dans le vide de plafond, en particulier si le trajet est long ou comporte des coudes.
Prévoyez 20 à 25 cm de mou à chaque emplacement de spot pour manœuvrer lors du raccordement.
Pour une installation en série : raccordez chaque spot au suivant via dominos ou connecteurs Wago. Entrée + sortie câble à chaque point de dérivation.
Pour une installation en étoile (chaque spot câblé indépendamment depuis une boîte de dérivation centrale) : plus propre électriquement, plus facile à diagnostiquer en cas de panne.

Étape 4 — Raccordement électrique

C'est l'étape qui nécessite le plus de rigueur. Un raccordement mal serré ou inversé peut provoquer un faux contact, une surchauffe, ou un déclenchement intempestif du disjoncteur.

Connexions à réaliser :

Fil	Couleur standard	Borne
Phase	Marron (ou rouge)	L
Neutre	Bleu	N
Terre	Vert/jaune	⏚

Dénudez les fils sur 10 mm exactement, ni plus (risque de contact accidentel) ni moins (mauvais serrage).
Serrez les dominos ou connecteurs Wago fermement. Tirez légèrement sur chaque fil pour vérifier qu'il est bien maintenu.
La terre est obligatoire sur tout appareil de classe I. Ne jamais l'omettre.
Si le spot est livré avec un driver intégré (spot LED 220V) : le raccordement se fait côté 230V en entrée du driver. Ne branchez pas du 230V directement sur un spot 12V sans driver.

Étape 5 — Mise en place du spot

Le spot est câblé, il ne reste plus qu'à le loger dans sa découpe. Allez-y doucement : forcer les griffes sur un plafond friable l'endommage.

Repliez soigneusement les câbles dans le vide de plafond avant d'insérer le spot.
Insérez le spot dans sa découpe en tenant le câble pour qu'il ne se coince pas.
Déployez les ressorts de fixation (griffes latérales) : ils s'écartent derrière le plafond et maintiennent le spot par pression.

Sur certains modèles (vis de fixation) : serrez progressivement et de façon croisée, comme pour une roue de voiture.
Enclipsez l'anneau décoratif ou le cache finition si présent.

Étape 6 — Test et mise en service

Avant de tester, rangez vos outils et éloignez-vous du tableau. Ne remettez jamais le courant en tenant un fil ou en travaillant dans la découpe.

Remettez le courant au tableau.
Testez chaque spot.
En cas de non-allumage : coupez à nouveau, vérifiez la connexion phase/neutre, la compatibilité ampoule/driver, la bonne mise en place des griffes de contact sur le câble.
En cas de scintillement : incompatibilité variateur ou driver => voir la section "Problèmes et solutions".
En cas de déclenchement du disjoncteur : court-circuit probable, ne revenez pas sous tension sans avoir localisé le problème.

Cas particuliers : les situations qui changent tout

Un même spot LED, cinq types de plafonds différents, cinq façons de l'installer. Cette section est indispensable : c'est là que la plupart des erreurs se produisent.

Spot en saillie : quand l'encastrement n'est pas possible

Le spot en saillie s'installe sur une surface plane, sans découpe. Il est souvent sous-estimé alors qu'il offre des avantages réels en rénovation contrainte.

Cas d'usage

Plafond béton ou dalle pleine sans faux-plafond.
Rénovation sans accès au vide de plafond.
Plafonds de grande hauteur (orientable, effet projecteur).
Mise en valeur architecturale (poutres, voûtes).

Différences d'installation

Fixation par vis directement dans le plafond (chevilles à expansion si béton).
Le câble arrive par l'arrière du spot ou via un passe-câble apparent/goulotte.
Pas de contrainte de découpe, mais le câblage apparent doit être soigné : goulotte de couleur assortie, angles à 90°, fixations régulières tous les 50 cm.
Certains spots en saillie sont orientables sur rotule : ajustez l'angle après installation électrique, avant de fixer définitivement le capot.

Spot 12V : driver, transformateur et précautions spécifiques

Les spots LED 12V sont encore très présents dans les rénovations de cuisines et salles de bain des années 2000-2010, équipés à l'origine d'ampoules halogènes GU5.3 ou MR16. Remettre ce système aux normes et passer au LED demande quelques précautions.

Fonctionnement du système 12V

Le réseau 230V est abaissé à 12V par un transformateur (halogène) ou un driver (LED). Ce composant se loge dans le vide de plafond, à proximité du spot.

Points clés à respecter

Le driver ou transformateur doit être placé dans le vide de plafond, au plus près du spot (longueur de câble secondaire 12V limitée à 2 m pour éviter les chutes de tension).
Un driver par spot est la solution la plus fiable. Les drivers multi-spots existent mais compliquent le diagnostic en cas de panne.
Ne dépassez pas 80 % de la capacité du transformateur : un transfo 60W ne doit pas alimenter plus de 48W de charge. Avec les spots LED 12V actuels : ne réutilisez pas un ancien transformateur halogène électronique. La plupart sont incompatibles avec les LED et provoquent scintillements ou coupures.
Avec les spots LED 12V actuels : ne réutilisez pas un ancien transformateur halogène électronique. La plupart sont incompatibles avec les LED et provoquent scintillements ou coupures.

💡 Conseil Silamp : remplacez systématiquement l'ancien transformateur halogène par un driver LED dédié lors du passage au LED. Le surcoût est minime comparé aux problèmes de compatibilité évités.

Installation pas à pas (remplacement halogène → LED 12V)

Coupez le courant. Retirez l'ampoule halogène existante.
Accédez au transformateur dans le vide de plafond.
Débranchez l'ancien transformateur, notez les connexions 230V en entrée.
Installez le nouveau driver LED (connexion 230V identique en entrée, sortie 12V DC vers le spot).
Remplacez l'ampoule par une LED compatible (GU4/MR11, GU5.3/MR16, etc.)
Testez, vérifiez l'absence de scintillement.

Selon le type de plafond : adapter sa technique

Plafond en placo / faux-plafond standard

La configuration la plus simple, compatible avec la procédure décrite ci-dessus. Quelques rappels spécifiques :

Épaisseur de plaque : 12,5 mm ou 15 mm → vérifiez la profondeur de pince des griffes (certains spots nécessitent au moins 10 mm de matière).
Vide technique requis : 8 cm minimum (spots LED compacts) à 15 cm (spots profonds ou avec dissipateur thermique).
Si vous installez plusieurs spots sur un même circuit : tirez un câble de spot en spot (série) ou depuis une boîte de dérivation centrale (étoile).

Plafond tendu

Le plafond tendu est le cas qui génère le plus de dégâts en cas d'erreur. Irréversible sans remplacer la toile.

Ne jamais percer sans bague de protection fournie par le fabricant du plafond tendu.
La bague (plastique ou aluminium) est collée sur la toile avant la découpe, avec une colle adaptée.
Les emplacements des spots doivent idéalement être définis avant la pose de la toile : le câblage est alors pré-tiré et les bagues posées par le tendeur.
En rattrapage (toile déjà posée) : contactez le poseur pour la fourniture des bagues adaptées à sa marque de toile.

Plafond en bois (lambris, ossature bois)

Moins courant en habitat contemporain, mais fréquent en chalet, maison de campagne ou aménagement sous-pente.

Vissez directement dans l'ossature ou utilisez des fixations adaptées au bois (pas de griffes à pression sur un support trop souple).
⚠️ Spots LED uniquement : l'halogène sur lambris ou OSB présente un risque incendie réel par accumulation de chaleur.
Vérifiez les normes incendie (réaction au feu du support) et l'indice de protection thermique du spot.

Plafond béton / dalle pleine

Le béton interdit pratiquement l'encastrement en rénovation légère. Deux alternatives :

Spot en saillie (voir section dédiée) : la plus rapide et économique.
Faux-plafond suspendu créé pour l'occasion : solution pérenne si vous rénovez l'ensemble de la pièce.
Dans les deux cas, le câble est amené en apparent via goulotte ou caniveau mural, ou noyé dans une saignée (travail de maçonnerie).

Plafond avec isolation (combles, sous-pente)

C'est le cas le plus souvent négligé, avec des conséquences à la fois sur la sécurité et sur la performance énergétique.

Spots IC (Insulation Contact) : certifiés pour être recouverts directement par de l'isolant. La solution propre pour les constructions neuves ou rénovations globales.
Spots non IC : doivent impérativement être protégés par un capot isolant rigide posé par-dessus dans les combles, pour éviter le contact avec la laine de verre ou la ouate.
Sans capot isolant : pont thermique avéré, surchauffe possible du spot, et non-conformité RE2020.

Spots en salle de bain : les zones à respecter absolument

Les spots pour salle de bain sont un cas particulier que beaucoup de guides omettent, et qui concerne pourtant des milliers d'installations chaque année.

La norme NF C 15-100 divise la salle de bain en zones de protection :

Zone	Localisation	IP minimum requis	Alimentation
Zone 0	Dans le bac, la baignoire	IP X7	Interdit (sauf TBTS 12V)
Zone 1	Au-dessus du bac (jusqu'à 2,25 m)	IP 44	12V TBTS uniquement
Zone 2	60 cm autour des zones 0 et 1	IP 44	230V admis
Hors zones	Reste de la pièce	IP 21 minimum	230V standard

En pratique pour les spots au plafond d’une salle de bain :

Un spot au plafond directement au-dessus d'une baignoire ou d'une douche est en zone 1 → IP44 minimum, alimentation 12V TBTS uniquement.
Un spot en périphérie de la salle de bain (hors zones 1 et 2) → spot 230V standard avec IP21 minimum.
Utilisez systématiquement des spots IP44 dans toute la salle de bain pour plus de sécurité et de pérennité face à la vapeur.

Cas spécifiques pro : locaux commerciaux et tertiaire

Les professionnels travaillant en milieu commercial ou industriel font face à des exigences réglementaires et techniques supplémentaires. Cette section est synthétique, chaque projet mérite une étude adaptée.

Exigences réglementaires

NF C 15-100 : norme de référence pour toutes les installations électriques BT en France. Obligatoire, auditée lors des contrôles Consuel ou des diagnostics immobiliers.
Locaux à usage professionnel : sections de câble adaptées à la puissance totale installée (2,5 mm² recommandé au-delà de 10 spots en ligne ou pour tout circuit dédié éclairage > 1 500 W).
IP requis : IP44 minimum en zones humides (douches vestiaires, cuisines pro), IP65 pour zones à nettoyage haute pression (agroalimentaire, parking).

Domotique et variation

L'intégration domotique commence au câblage. Il est impossible de l'ajouter proprement après coup.

Prévoir un fil pilote ou une ligne de commande dédiée pour les systèmes KNX, Zigbee ou DALI dès la phase de tirage.
Compatibilité variateur : vérifiez la mention "dimmable" sur le spot LED dimmable ET choisissez le bon type de variateur (TRIAC phase montante/descendante, ou DALI selon l'installation).
Pour les grands linéaires (couloirs, open space, hall commercial) : le protocole DALI permet un contrôle spot par spot, des scènes lumineuses et une supervision énergétique. Standard dans le tertiaire neuf.
En retail et commerce : pensez au rendu chromatique (IRC 80+) et aux températures de couleur variables (CCT) pour valoriser les produits exposés.

Mon spot est installé mais ne fonctionne pas : diagnostic rapide

Avant d'appeler un électricien, parcourez ce tableau. La majorité des problèmes post-installation ont une cause simple et une solution rapide.

Symptôme	Cause probable	Solution
Le spot ne s'allume pas	Mauvais raccordement phase/neutre	Vérifiez le sens des fils et le serrage des connecteurs
Le spot scintille (avec variateur)	Incompatibilité variateur / driver LED	Remplacez par un variateur LED TRIAC ou DALI compatible
Le spot scintille (sans variateur)	Transfo halogène utilisé avec LED	Installez un driver LED dédié
Le spot chauffe anormalement	Vide de plafond obstrué, mauvaise ventilation	Dégagez l'isolant autour, vérifiez l'indice thermique
Le spot tombe ou bouge	Griffes mal déployées ou plafond trop fin	Repositionnez les griffes, vérifiez l'épaisseur mini requise
Spot allumé en permanence (domotique)	Câble pilote absent ou mauvaise config	Vérifiez le câblage de commande et le protocole
Trace de brûlure ou odeur	Court-circuit ou surcharge	Coupez immédiatement, ne remettez pas sous tension
Bourdonnement audible	Incompatibilité driver / ampoule LED	Testez un driver et une LED de même marque
Disjoncteur déclenche au test	Court-circuit sur le circuit	Débranchez tous les spots, testez un par un pour isoler

Les erreurs fréquentes à éviter

Beaucoup de ces erreurs ne se voient pas immédiatement. Elles ressortent des mois plus tard, lors d'une panne, d'une odeur ou d'un contrôle électrique. Autant les anticiper.

Erreur	Conséquence	Solution
Découpe trop grande	Le spot ne tient pas, jeu visible	Utiliser le gabarit fourni, mesurer deux fois
Connexions insuffisamment serrées	Faux contact, surchauffe	Vérifier chaque domino/Wago après serrage
Câble sans mou suffisant	Tension mécanique, arrachement	Laisser 20-25 cm de réserve à chaque spot
Spot halogène sur lambris	Risque incendie	LED obligatoire sur matériaux combustibles
Transfo halogène réutilisé avec LED	Scintillement, LED qui claquent	Driver LED dédié systématiquement
Oubli de la bague sur plafond tendu	Déchirure irréparable de la toile	Toujours bague avant découpe
Pas de capot isolant en combles	Pont thermique, surchauffe, non-conformité RE2020	Spots IC ou capot isolant certifié
IP insuffisant en salle de bain	Infiltration eau, court-circuit	IP44 minimum dans toute la salle de bain
Circuit surchargé	Déclenchements répétés, risque incendie	Comptez la puissance totale avant d'ajouter des spots

Récapitulatif : quelle solution pour quel plafond ?

Type de plafond	Solution recommandée	Point clé
Faux-plafond placo	Spot LED encastrable standard	Vide ≥ 8 cm
Plafond tendu	Spot LED encastrable + bague	Coordination avec poseur
Lambris / bois	Spot encastrable LED uniquement	Pas d'halogène
Béton / dalle pleine	Spot en saillie ou faux-plafond suspendu	Carottage déconseillé
Sous-pente / combles	Spot IC ou capot isolant	Conformité RE2020
Salle de bain (zone 1)	Spot IP44, alimentation 12V TBTS	NF C 15-100
Salle de bain (hors zones)	Spot IP44 conseillé, IP21 minimum	Vapeur à prendre en compte
Local humide pro	Spot IP65	Nettoyage HP

⚠️ Ce guide couvre les configurations les plus courantes. Pour toute installation complexe (tableau existant saturé, circuit dédié éclairage, installation DALI multi-zones, mise en conformité complète), l'intervention d'un électricien qualifié est recommandée.

Questions fréquentes sur l'installation de spots au plafond

Peut-on installer un spot au plafond soi-même ?

Oui, si vous êtes à l'aise avec l'électricité de base et que vous respectez scrupuleusement la coupure au tableau et la vérification hors tension. Pour un circuit entièrement nouveau ou un tableau saturé, faites appel à un électricien qualifié.

Quelle est la profondeur de plafond nécessaire pour encastrer un spot ?

La grande majorité des spots encastrables LED requièrent un vide de 8 à 12 cm. Certains modèles ultraplats descendent à 4-5 cm. Vérifiez toujours la fiche technique avant achat.

Combien de spots LED faut-il pour éclairer une pièce ?

Comptez en moyenne 1 spot par 1 à 1,5 m² pour un éclairage général confortable, selon la puissance des spots. Une cuisine de 12 m² nécessite 8 à 12 spots de 5W à 7W.

Spot encastrable ou spot en saillie : lequel choisir ?

L'encastrable offre un rendu épuré (plafond lisse) mais exige un vide de plafond suffisant. Le spot en saillie s'adapte à tous les supports, y compris le béton, sans découpe. Il est idéal en rénovation contrainte ou pour un effet projecteur orientable.

Un spot LED est-il compatible avec un variateur ?

Pas automatiquement. Il faut que le spot et le variateur soient tous les deux compatibles (mention "dimmable" sur le spot + variateur LED de type TRIAC ou à coupure de phase). Vérifiez la liste de compatibilité du fabricant.

Quel câble utiliser pour relier plusieurs spots en série ?

Du câble 2 x 1,5 mm² (+ terre) suffit pour des circuits d'éclairage standard jusqu'à 10 spots LED. Au-delà ou en milieu professionnel, passez en 2,5 mm² et divisez le circuit.
