Quel panneau LED 60×60 cm choisir ? Le critère décisif selon votre situation
| Ma situation | Le seul critère qui compte | La valeur à vérifier sur la fiche produit |
|---|---|---|
| Poste de travail avec écran (bureau, salle de classe) | UGR (indice d'éblouissement) | ≤ 19 obligatoire (NF EN 12464-1) |
| Local humide ou soumis à projections (cuisine pro, vestiaire) | Indice de protection | IP54 minimum |
| Remplacement de tubes fluorescents, ROI prioritaire | Efficacité lumineuse | ≥ 120 lm/W pour amortissement en < 4 ans |
| Accès difficile pour la maintenance (entrepôt, hôpital) | Durée de vie | ≥ 40 000 h (L80) |
| Rendu fidèle des couleurs (commerce, médical, restauration) | IRC | Ra 90 (Ra 80 ne suffit pas) |
Les panneaux LED : du tube fluorescent à la dalle basse consommation
Une famille de luminaires plats qui a remplacé les tubes fluorescents
Les panneaux LED constituent aujourd'hui la solution d'éclairage de référence dans les bâtiments tertiaires, commerciaux et industriels. Contrairement aux anciens luminaires fluorescents (dalles 2×36 W), ils produisent une lumière homogène sur toute leur surface diffusante, consomment deux fois moins d'énergie et ne nécessitent aucun entretien préventif sur leur durée de vie.
La gamme couvre deux familles : les panneaux à diffuseur total, et les cadres lumineux LED dont seul le contour émet de la lumière pour une intégration décorative dans les espaces exigeants. La dalle LED 60×60 cm est le format dominant du marché, conçu pour s'emboîter sans adaptation dans les ossatures de faux plafonds modulaires standard.

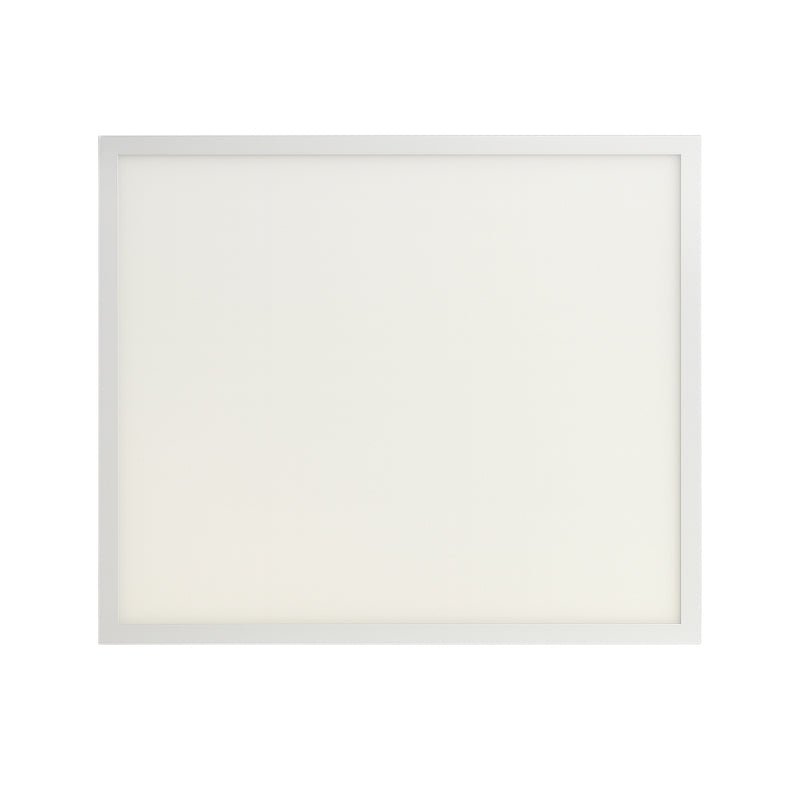

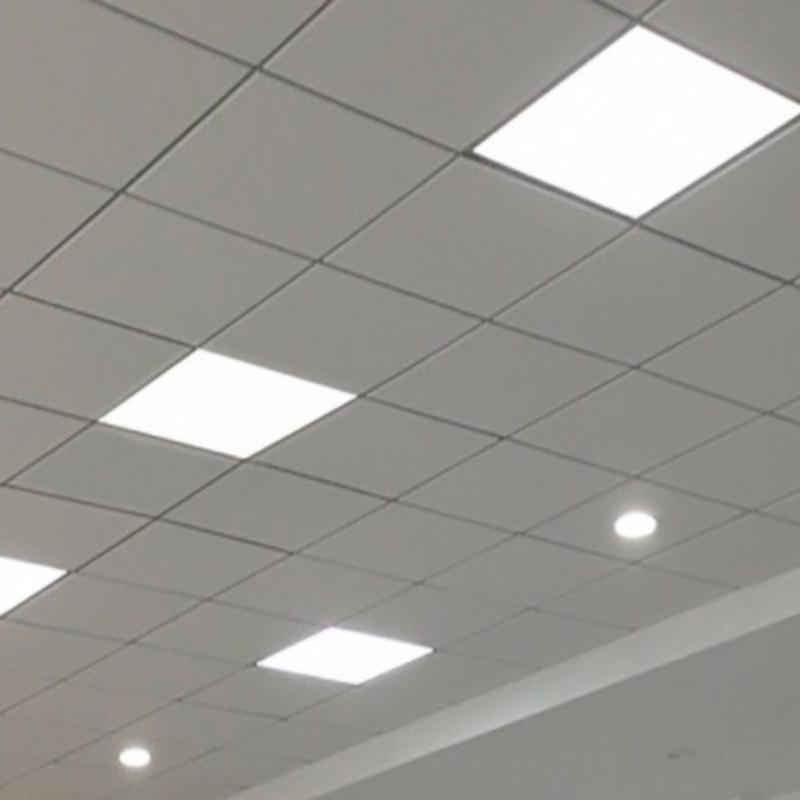

La dalle LED 60x60 cm : le format de référence des faux plafonds modulaires
Le format 600×600 mm correspond à l'entraxe standard des ossatures de faux plafond en Europe (type Donn ou équivalent). Ce panneau LED carré s'encastre sans modification lors d'une rénovation ou d'une première installation en bâtiment tertiaire. C'est cette universalité qui en a fait le format dominant.

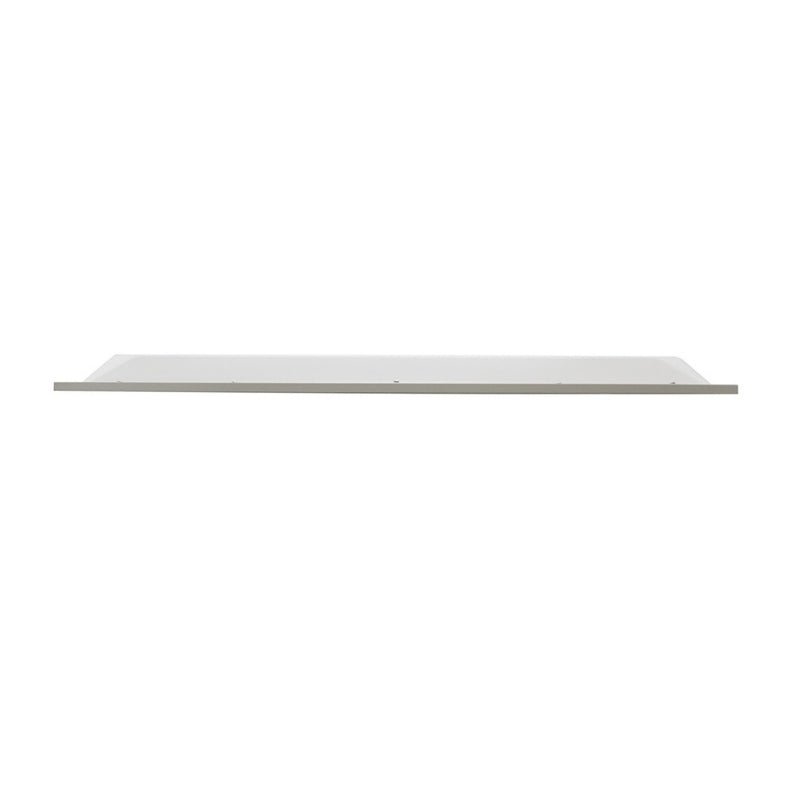

La gamme propose des puissances de 28 W à 48 W (dont un modèle à puissance ajustable 30/36/42 W) pour des flux de 3 600 à 4 800 lm. Trois modes de montage sont disponibles : encastrement dans faux plafond, kit saillie pour plafond brut, et kit suspension pour les espaces à plafond haut.
Caractéristiques techniques des panneaux LED 60x60cm : lire une fiche produit sans se tromper
Puissance, flux lumineux et efficacité lumineuse : les trois chiffres à comparer
Avant de comparer les modèles, il faut distinguer trois notions que les fiches produit mélangent souvent : la puissance consommée (W), le flux lumineux total (lm) et le rendement lumineux (lm/W). C'est ce dernier chiffre qui détermine votre coût de fonctionnement à éclairement équivalent, pas la puissance.
À cela s'ajoute le flux lumineux utile (UO) : la fraction du flux total qui atteint réellement la zone de travail, selon la hauteur de plafond et la réflectance des surfaces. Un UO faible oblige à installer plus de panneaux pour atteindre le niveau de lux requis.
| Puissance (W) | Flux (lm) | Efficacité (lm/W) | Remarque |
|---|---|---|---|
| 28 W | 4 200 lm | 150 lm/W | Meilleur ratio de la gamme |
| 29 W | 3 600 lm | 124 lm/W | Modèle compact |
| 34 W | 4 000 lm | 120 lm/W | Polyvalent |
| 36 W | 3 960 lm | 110 lm/W | Disponible UGR ≤ 19 |
| 40 W | 4 800 lm | 120 lm/W | Recommandé usage intensif |
| 48 W | 4 800 lm | 100 lm/W | Haute puissance |
| 30/36/42 W (ajustable) | 3 600–5 040 lm | 120 lm/W | Puissance sélectionnable sur le driver |
Température de couleur et angle d’éclairage : ambiance et distribution lumineuse
La température de couleur détermine l'ambiance perçue et l'adéquation à l'usage.
- Blanc chaud (2 300–3 500 K) pour les ambiances résidentielles et hôteliè
- Blanc neutre (4 000–5 500 K) pour les environnements de travail et mé
- Blanc froid (> 6 000 K) pour les locaux techniques et zones de passage.
- Les modèles CCT (3 000–4 000–6 000 K) permettent de basculer de température sans intervention sur l'installation, ce qui les rend particulièrement pertinents pour les espaces multifonctions.
- Deux angles d'éclairage sont disponibles : 90° pour les plafonds hauts (projection concentrée), 120° pour la diffusion large standard.
La norme NF EN 12464-1 recommande 4 000 K pour les postes de travail avec écran, compromis documenté entre confort visuel et maintien de la vigilance.
Conseil Pro : éviter le blanc froid > 5 500 K pour tout espace de travail permanent. La fatigue visuelle en exposition prolongée est documentée. Réserver ce choix aux locaux techniques et zones de passage sans présence continue.
IRC Ra 80 / Ra 90 : quand la restitution des couleurs devient non négociable
L'IRC (Indice de Rendu des Couleurs) mesure la fidélité avec laquelle un luminaire restitue les couleurs, sur une échelle de 0 à 100. Ra 80 est le minimum professionnel acceptable pour la majorité des locaux de travail. Ra 90 s'impose dès lors que l'activité implique un jugement visuel précis des couleurs.
- Ra 90 requis : cabinet médical, bloc chirurgical, commerce textile/cosmétique/bijouterie, cuisine professionnelle, galerie ou showroom.
- Ra 80 suffisant : bureaux, open space, couloirs, entrepôts, locaux techniques, hôtel (parties communes).
Conseil Pro : Ra 90 sans cohérence de température de couleur ne sert à rien. Pour un commerce textile, coupler Ra 90 avec 3 000–4 000 K : les matières seront fidèlement restituées sans paraître froides.
UGR ≤ 19 ou UGR ≤ 22 : quel indice anti-éblouissement pour votre local ?
L'UGR (Unified Glare Rating) quantifie l'inconfort lié à l'éblouissement. L'échelle est inversée : plus la valeur est basse, plus le luminaire est confortable. La valeur dépend de la luminance du luminaire, de l'angle d'observation et des réflectances de la pièce.
| Indice UGR | Obligation | Exemples de locaux |
|---|---|---|
| UGR ≤ 19 | Obligatoire - NF EN 12464-1 (postes avec écran) | Open space, bureau, salle de réunion, salle de classe, cabinet médical |
| UGR ≤ 22 | Recommandé (locaux sans travail sur écran) | Cuisine pro, couloir, hall, entrepôt, commerce |
Indice de protection IP : du bureau sec à la cuisine professionnelle
L'IP conditionne la durabilité du panneau face aux poussières et à l'humidité. La gamme couvre quatre niveaux pour s'adapter à tous les environnements.
| IP | Protection | Environnements recommandés |
|---|---|---|
| IP20 | Corps > 12 mm / Aucune (liquides) | Bureau, open space, hôtel (sec), salle de classe |
| IP40 | Corps > 1 mm / Aucune | Couloirs avec poussières, réserves, archives |
| IP41 | Corps > 1 mm / Gouttes verticales | Sous-combles, parking couvert, légère condensation |
| IP54 | Poussières limitées / Projections tous azimuts | Cuisine pro, vestiaires, zones humides |
Durée de vie : 25 000 h, 40 000 h ou 50 000 h : choisir en fonction de la maintenabilité
La durée de vie exprimée en heures correspond au fonctionnement jusqu'au seuil de dépréciation lumineux (L70 ou L80). Pour un usage de 8 h/jour, 250 jours/an soit 2 000 h/an :
- 25 000 h → environ 12 ans de fonctionnement.
- 40 000 h → environ 20 ans.
- 50 000 h → environ 25 ans.
Conseil Pro : dans les espaces à maintenance difficile (entrepôt de grande hauteur, couloirs d'hôpital, galerie commerciale), ne pas descendre sous 40 000 h. Le coût d'une intervention en nacelle dépasse souvent le surcoût du modèle premium.
Normes et certifications : obligations légales et exigences de performance
Marque CE et certifications complémentaires
Le marquage CE est une obligation légale pour tout panneau LED commercialisé en Europe. Il atteste de la conformité à trois textes réglementaires : Directive Basse Tension (LVD 2014/35/UE), Directive CEM (2014/30/UE) et Règlement ErP (éco-conception, efficacité minimale). Dans un Établissement Recevant du Public (ERP), un produit sans marquage CE engage la responsabilité pénale de l'installateur en cas d'incident et invalide la couverture assurance du maître d'ouvrage.
NF EN 12464-1 : niveaux d'éclairement et paramètres obligatoires par type de local
La NF EN 12464-1 est la norme européenne de référence pour l'éclairage des lieux de travail intérieurs. Elle fixe pour chaque type de local : l'éclairement moyen maintenu Em (lux), l'uniformité Uo, l'UGR maximal et l'IRC minimum. C'est le document de base pour tout chiffrage ou réception de chantier.
| Type de local | Em min (lux) | UGR max | IRC min | CCT conseillé |
|---|---|---|---|---|
| Open space / bureau individuel | 500 lux | 19 | Ra ≥ 80 | 4 000 K |
| Salle de réunion | 500 lux | 19 | Ra ≥ 80 | 4 000 K |
| Salle de classe | 300 lux | 19 | Ra ≥ 80 | 4 000 K |
| Couloir / circulation | 100 lux | 28 | Ra ≥ 40 | — |
| Cuisine professionnelle | 500 lux | 22 | Ra ≥ 80 | 4 000–5 000 K |
| Réception / accueil | 300 lux | 22 | Ra ≥ 80 | 3 000–4 000 K |
Modes de montage d’une dalle LED 60x60 au plafond : encastrée, en saillie, suspendue

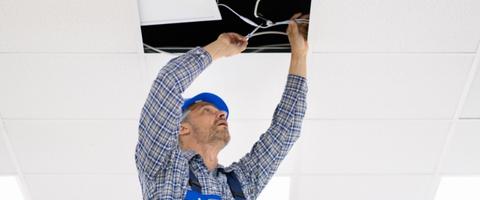

Pose en faux plafond modulaire : méthode et points de vigilance
L'encastrement dans un faux plafond modulaire est le mode de pose dominant pour la dalle LED 60×60 pour faux plafond. Deux variantes existent : la pose en appui (lay-in), où le panneau repose simplement sur les rails en T de l'ossature, et la pose fixée avec des ressorts ou tiges filetées, adaptée aux zones à vibrations ou aux dalles perforées.
Prévoyez un dégagement thermique d'au moins 10 cm entre le dos du panneau et le plafond brut pour les modèles de forte puissance. Le driver doit rester accessible en maintenance. Anticipez la position d'une trappe ou d'une dalle adjacente amovible.
- Vérifiez les cotes réelles du panneau (595×595 mm en général) par rapport à l'entraxe de l'ossature.
- Prévoyez un câble souple 3G1,5 mm² entre boîtier de connexion et driver.
- Coupez l'alimentation au disjoncteur et vérifier l'absence de tension avant toute intervention.
- Ne pas comprimer les câbles du driver contre le dos de la dalle (surchauffe).

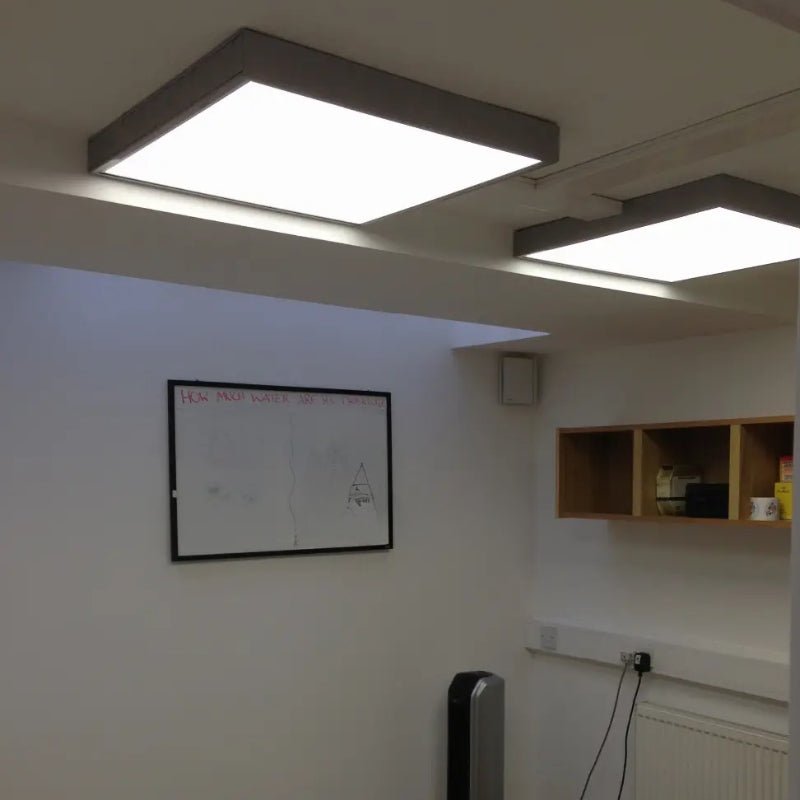

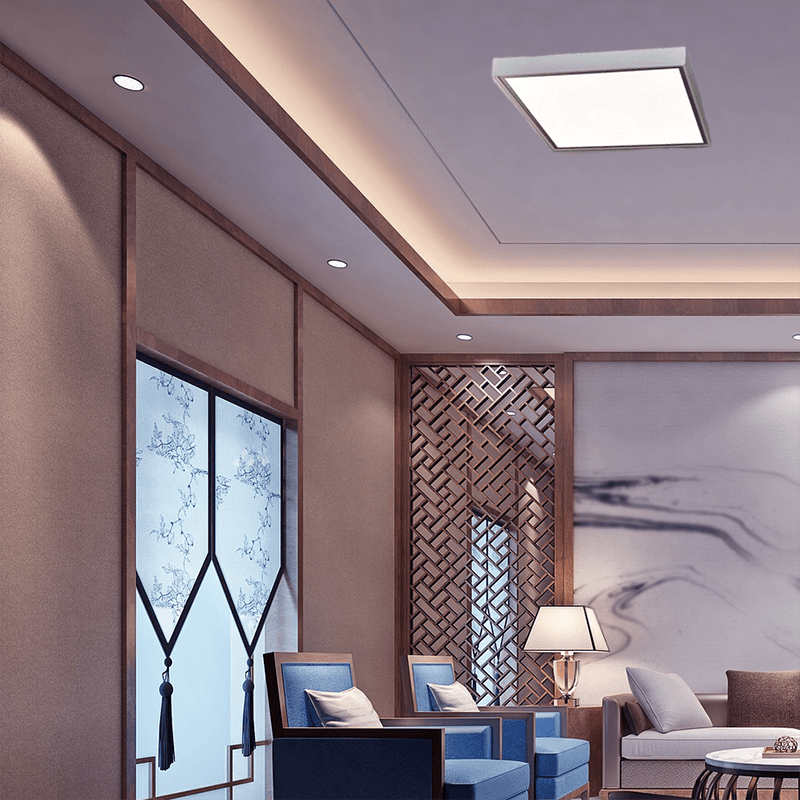

Montage en saillie et kit de suspension : quand le faux plafond est absent
Sans faux plafond (plafond béton, structure métallique apparente, rénovation industrielle), la dalle LED de plafond 60×60 cm se monte en saillie ou en suspension.

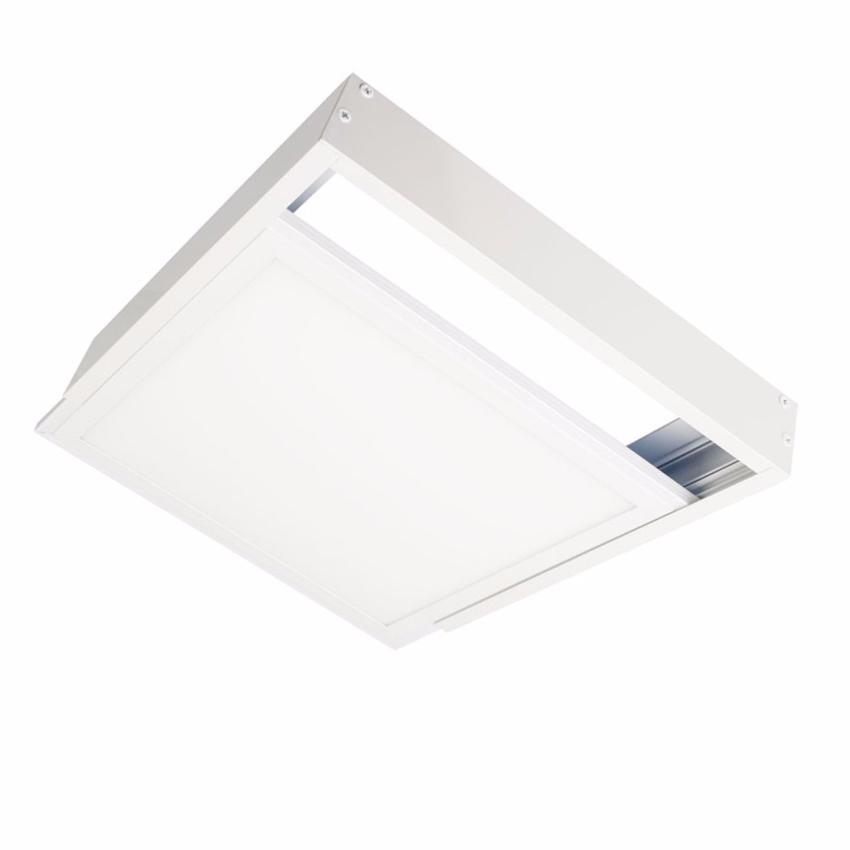

- Le kit saillie se fixe directement au plafond brut et encadre le panneau (3 à 5 cm de ressort).
- Le kit de suspension utilise des câbles inox réglables (30 cm à 1,50 m) pour descendre le luminaire à la hauteur souhaitée : adapté aux showrooms, espaces de coworking, salles de réunion modernes.
Ces deux options sont disponibles dans la gamme de fixations pour panneaux LED au plafond.
Conseil Pro : en suspension, positionner le bas du luminaire entre 2,20 m et 2,80 m du sol. En deçà, choisir obligatoirement un modèle UGR ≤ 19 à diffuseur prismatique pour éviter la luminance directe dans le champ visuel des occupants.

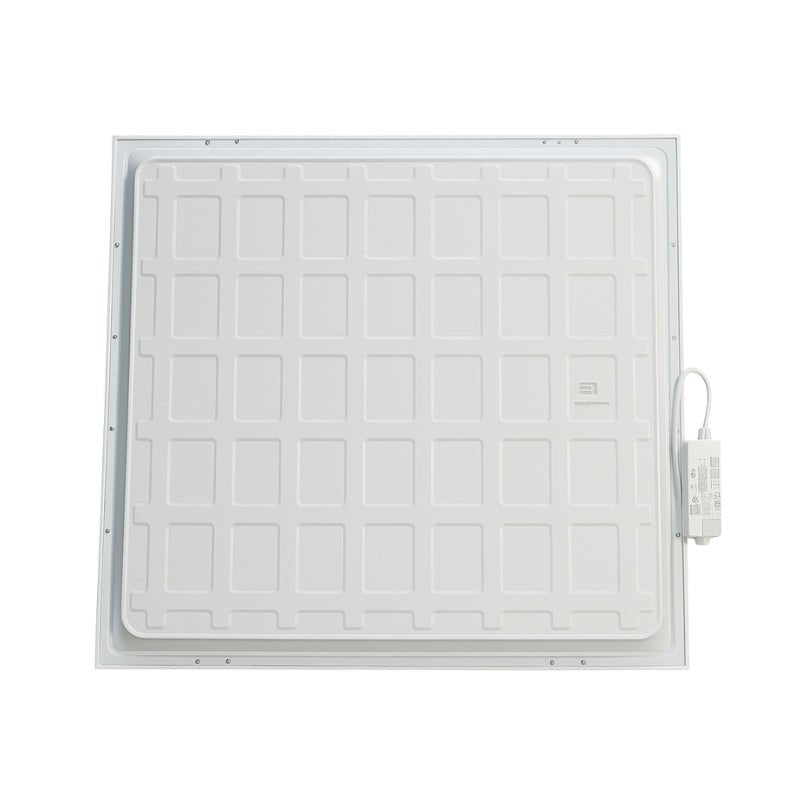

Raccordement du driver LED au secteur : procédure étape par étape
Le branchement du driver est une intervention électrique réglementée : hors tension, par une personne habilitée électriquement (habilitation B1V minimum en contexte professionnel). Procédure applicable aux modèles de la gamme à driver intégré ou semi-intégré.
- Couper l'alimentation au disjoncteur dédié. Vérifier l'absence de tension avec un testeur non-contact.
- Identifier les bornes AC du driver : L (phase), N (neutre), ⏚ (terre). Ne pas confondre avec les sorties DC vers la dalle — basse tension, connecteur propriétaire.
- Raccorder le câble secteur 3G1,5 mm² en respectant le code couleurs européen : brun = phase, bleu = neutre, vert-jaune = terre. Utiliser des embouts de câblage.
- Connecter les câbles DC du driver à la dalle via les connecteurs fournis (push-in, molex ou clip selon modèle). Une inversion de polarité n'éclaire pas mais n'endommage pas le driver.
- Modèles dimmables : raccorder la commande sur les bornes DIM+/DIM– (0–10 V) ou sur le bus DALI. Ne jamais utiliser un variateur à triac (ampoules classiques) sur un driver LED.
- Refermer le boîtier, remettre sous tension, tester l'allumage et, si dimmable, la plage de gradation complète.
Dimensionnement et retour sur investissement
Calculer le nombre de panneaux LED 60×60 cm pour atteindre 500 lux
La méthode des lux donne une estimation rapide et fiable pour des locaux rectangulaires standards, avant simulation photométrique. Elle s'applique pour dimensionner un éclairage pour bureau conforme à la NF EN 12464-1 (cible 500 lux en open space).
N = (Em × S) / (Φ × UO × MF) :
- Em = éclairement cible en lux (500 lux pour bureau).
- S = surface du local (m²).
- Φ = flux lumineux du panneau (lm).
- UO = facteur d'utilisation (0,55–0,70 selon hauteur et réflectances).
- MF = facteur de maintenance (0,80 pour LED de qualité).
|
Exemple : Open space 300 m², panneau 40 W / 4 800 lm UO = 0,60, MF = 0,80 : N = (500 × 300) / (4 800 × 0,60 × 0,80) = 150 000 / 2 304 ≈ 65 panneaux |
ROI d'un remplacement de dalles fluorescentes par des panneaux LED sur 1 000 m²
Base de calcul : 1 000 m² tertiaire, 150 luminaires fluorescents 2×36 W (80 W ballast inclus), 2 500 h/an de fonctionnement, tarif 0,15 €/kWh.
| Indicateur | Fluorescent 2×36 W | Panneau LED 40 W | Gain |
|---|---|---|---|
| Puissance totale (150 unités) | 12 000 W | 6 000 W | − 50 % |
| Consommation annuelle | 30 000 kWh | 15 000 kWh | − 15 000 kWh |
| Coût électrique / an | 4 500 € | 2 250 € | − 2 250 € |
| Maintenance (tubes + main-d'œuvre) | ~600 €/an | ~0 € (40 000 h) | − 600 € |
| Économie totale annuelle | — | — | ≈ 2 850 €/an |
Avec un coût d'installation de 60–80 € TTC/luminaire, l'amortissement est atteint en 3 à 4 ans. Le décret tertiaire impose une réduction de 40 % des consommations d'ici 2030 pour les bâtiments > 1 000 m² : le remplacement LED est l'un des leviers au ROI le plus court.
Détecteurs de présence intégrés : impact réel sur la facture d'un entrepôt
Plusieurs modèles de la gamme intègrent en option un détecteur de mouvement à portée de 7 m avec temporisation d'extinction réglable. Dans un entrepôt ou un couloir dont le taux d'occupation réel est de 25 à 35 % du temps de fonctionnement, le couplage détecteur + gradation de veille réduit la consommation de 40 à 60 % par rapport à un fonctionnement en continu, sans investissement dans une GTB.
- Temporisation d'extinction : régler entre 30 secondes et 10 minutes selon la fréquence de passage.
- Niveau de veille lumineuse : 10 à 30 % du flux nominal. Ne jamais programmer une extinction totale dans un espace de circulation.
Choisir son panneau LED de plafond 60x60 cm selon le type de local : tableau de recommandations
Pour identifier rapidement la bonne configuration, le tableau ci-dessous croise les exigences de chaque type de local avec les modèles disponibles dans la gamme. Pour un éclairage pour magasin, l'IRC Ra 90 est déterminant : sans lui, les couleurs des produits paraissent altérées quelle que soit la puissance installée. Pour un éclairage pour écoles et hôpitaux, certains marchés publics imposent Ra 90 dès la maternelle. Il est important de vérifier le CCTP avant tout chiffrage.
| Type de local | Puissance | CCT (K) | IRC | IP | UGR | Option |
|---|---|---|---|---|---|---|

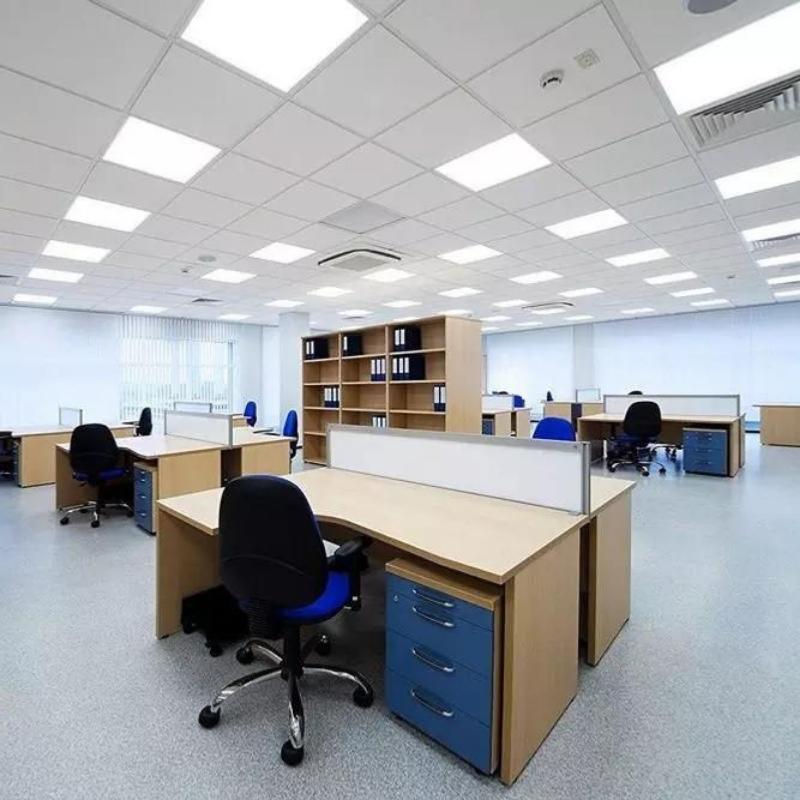

| Open space / bureau | 36–40 W | 4 000 | Ra 80 | IP20 | ≤ 19 | Dimmable, CCT |
| Salle de réunion | 28–36 W | 4 000 | Ra 80 | IP20 | ≤ 19 | Dimmable |
| Cabinet médical | 40 W | 4 000–5 000 | Ra 90 | IP40 | ≤ 19 | — |
| Couloir hôpital | 29–34 W | 4 000 | Ra 80 | IP40 | ≤ 22 | Détecteur PIR |
| Cuisine pro | 40–48 W | 4 000–5 000 | Ra 90 | IP54 | ≤ 22 | — |
| Commerce / magasin | 40 W | 3 000–4 000 | Ra 90 | IP20 | ≤ 19 | CCT |
| Établissement scolaire | 34–40 W | 4 000 | Ra 80 | IP20–40 | ≤ 19 | — |
| Hôtel (parties communes) | 28–36 W | 2 700–3 000 | Ra 80 | IP20 | ≤ 22 | Dimmable, CCT |
Les cuisines professionnelles exigent l'IP54 au-dessus des plans de travail (vapeurs et projections). Pour les hôtels, le blanc chaud associé à la gradation crée une transition naturelle entre les espaces de jour et les zones de repos.
Options avancées et finitions de la gamme
Gradation, puissance ajustable et CCT : adapter l'éclairage sans changer le luminaire
La gradation et la gestion de la température de couleur transforment un luminaire fixe en un outil d'ambiance pilotable. Ces options prennent tout leur sens dans les espaces multifonctions ou les bâtiments soumis à des exigences d'efficacité énergétique renforcées.
Le modèle à puissance ajustable (30/36/42 W) est particulièrement utile lorsque la même référence est déployée dans des locaux aux hauteurs différentes : la puissance se sélectionne sur le driver sans changer le produit.
Le CCT (3 000–4 000–6 000 K) complète le dispositif en permettant de basculer de température sans intervention sur le câblage. C’est idéal pour les salles de réunion polyvalentes ou les accueils d'hôtel.
Conseil Pro : CCT et IRC sont indépendants. Si la restitution des couleurs est critique (commerce, médical), choisir Ra 90 en température fixe plutôt qu'un CCT Ra 80 : la commutation de couleur ne compense pas un IRC insuffisant.

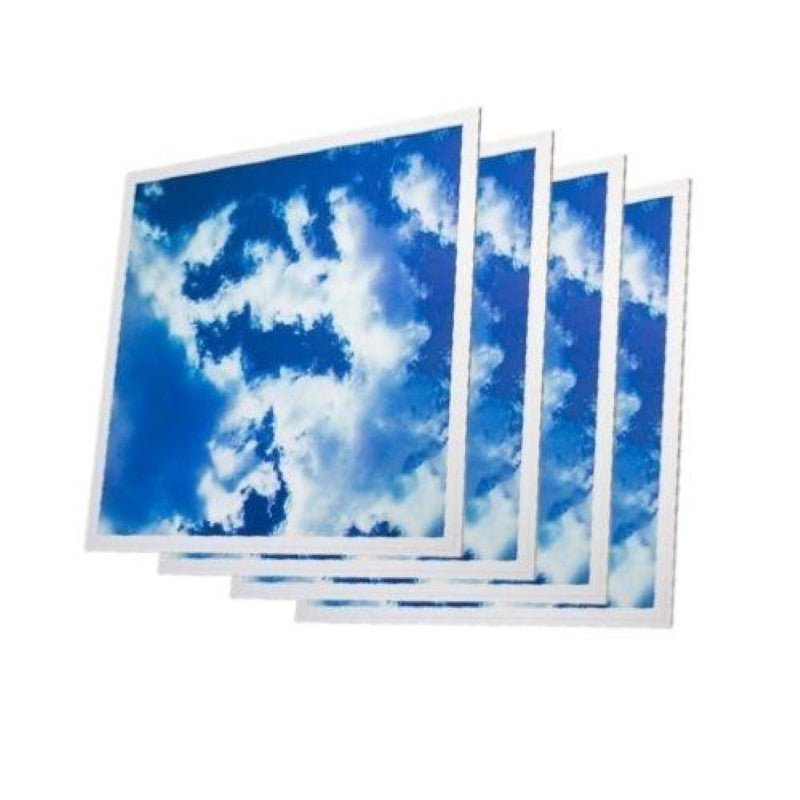

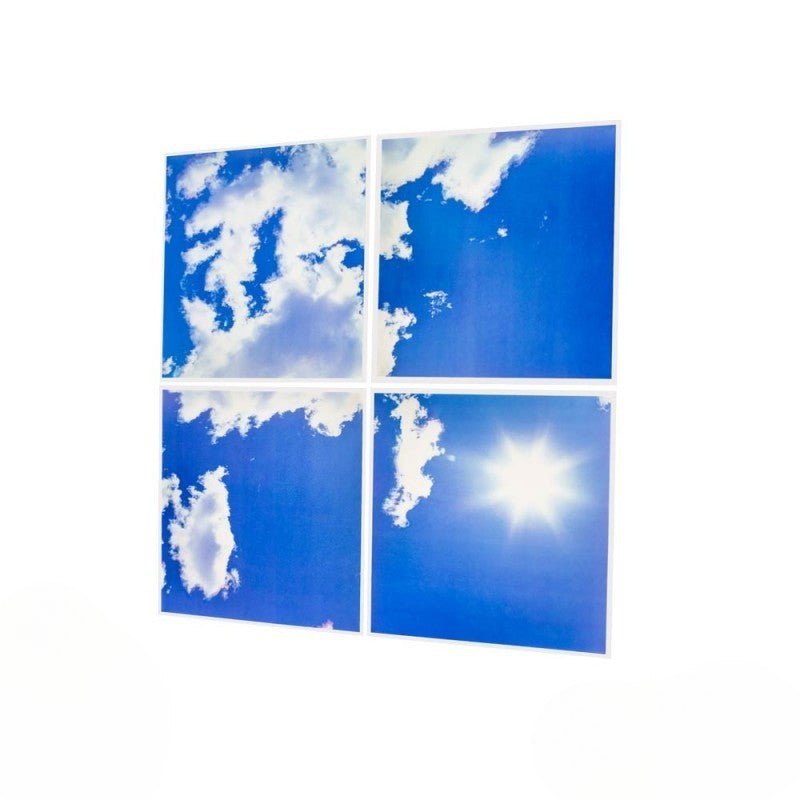

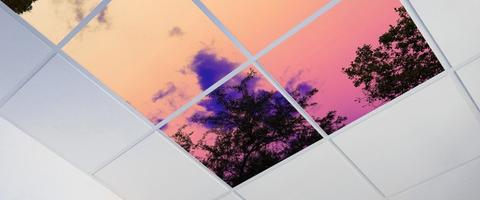

Panneau LED ciel, cadres lumineux et couleurs de boîtier
Au-delà des performances photométriques, la gamme propose deux finitions qui élargissent les possibilités d'intégration architecturale. Le panneau LED ciel se distingue par une face diffusante sérigraphiée avec une impression photographique de ciel nuageux. L'effet produit, une fenêtre de lumière au plafond, réduit l'impression d'enfermement dans les espaces sans lumière naturelle : salles d'attente hospitalières, open spaces sans fenêtres, couloirs de soins profonds.
En général, deux couleurs de boîtier sont disponibles :
- Blanc : intégration standard avec les faux plafonds blancs, usage le plus courant.
- Aluminium : pour les ossatures métalliques apparentes et les espaces à esthétique industrielle.

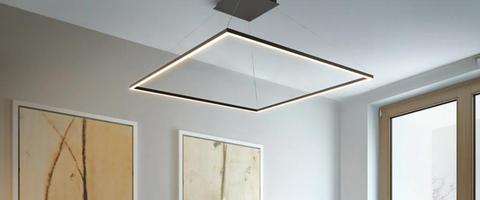

Enfin, les cadres lumineux LED, dont seul le contour éclaire, s'inscrivent dans une logique décorative premium : showrooms, hôtels design, espaces de coworking haut de gamme où la discrétion du luminaire prime sur son flux.
Guides pratiques
Pour plus d’informations sur les panneaux LED, Silamp France vous propose une sélection de guides utiles :
Comment garantir la conformité d'une installation LED 60x60 cm avec la norme NF C 15-100 dans un bâtiment professionnel ?
Trois points non négociables : câblage en câble rigide U-1000 R2V ou souple H07 RN-F selon le cheminement, section minimale 1,5 mm² pour les circuits d'éclairage 230 V, et protection par disjoncteur 10 A courbe C maximum par départ. Chaque circuit ne doit pas alimenter plus de 8 points lumineux (règle des 2 300 W). En ERP ou ICPE, la conformité doit être attestée par un contrôleur agréé (Consuel ou organisme équivalent) avant mise sous tension.
Quel panneau LED 60x60 cm choisir pour respecter les exigences d'un ERP ?
Deux critères imposés par la réglementation ERP : le marquage CE obligatoire (sans lui, la responsabilité civile et pénale de l'exploitant est engagée en cas d'incident) et la compatibilité avec l'éclairage de sécurité réglementaire (BAES ou BAEH distinct). En 5ᵉ catégorie, un panneau IP20 marqué CE suffit dans les locaux secs. À partir de la 2ᵉ catégorie ou pour tout local classé locaux à risques particuliers, exiger la déclaration de performance (DoP) et le rapport de test photométrique au format IES ou LDT.
Comment éviter l'éblouissement avec des panneaux LED 60x60 cm ?
Deux leviers cumulables : choisir un modèle UGR ≤ 19 à diffuseur prismatique ou opale (obligatoire pour tout poste de travail avec écran selon NF EN 12464-1), et orienter les luminaires perpendiculairement à la ligne de vision principale des occupants. Un panneau LED 60x60 cm positionné dans l'axe du regard direct produit une gêne visuelle même avec un UGR favorable. Règle pratique : le centre du luminaire ne doit jamais être dans l'angle de vision 45°–85° d'un poste de travail fixe.
Panneau LED 60x60 cm ou 120x30 cm : lequel choisir ?
Le format dépend de l'ossature du faux plafond et de l'usage, pas des performances. Le panneau LED 60×60 cm s'adapte aux ossatures modulaires standard (entraxe 600 mm) et produit une distribution lumineuse carrée homogène idéale pour les bureaux en open space et salles de classe. Le format 120×30 cm convient aux faux plafonds à entraxe linéaire (600×1200 mm) et aux couloirs, où une distribution oblongue couvre mieux la longueur. Les performances photométriques (lm/W, UGR, IRC) sont comparables entre les deux formats : le choix est avant tout structurel et architectural.
Quelle distance entre deux panneaux LED 60x60 cm ?
Entre 1,2 et 1,8 fois la hauteur utile d'accrochage (distance entre le luminaire et le plan de travail à 0,80 m du sol). Pour un plafond à 2,70 m, la hauteur utile est de 1,90 m : l'espacement optimal entre axes est donc de 2,30 m à 3,40 m. En deçà, les zones de chevauchement créent une surdensité lumineuse ; au-delà, des zones sombres apparaissent entre les appareils. Vérifier l'uniformité obtenue (Uo ≥ 0,60 selon NF EN 12464-1) avec une simulation photométrique avant d'arrêter le calepinage définitif.
Pourquoi mon panneau LED 60x60 cm clignote-t-il ?
Trois causes principales, par ordre de fréquence : (1) variateur incompatible — un dimmer à triac conçu pour ampoules à incandescence ne pilote pas correctement un driver LED (utiliser un variateur 0–10 V ou DALI) ; (2) driver en surchauffe — vérifier le dégagement thermique au dos du panneau (minimum 10 cm recommandé) ; (3) tension réseau instable ou connexion desserrée — tester la tension aux bornes du driver sous charge. Un clignotement lent (< 1 Hz) signale quasi systématiquement un problème de driver ou d'alimentation, jamais un défaut de la dalle LED elle-même.
Pourquoi un panneau LED 60x60 cm éclaire-t-il moins qu'avant ?
C'est normal jusqu'à un certain seuil : tout panneau LED subit une dépréciation progressive du flux lumineux liée au vieillissement des puces LED et du driver. Un produit de qualité maintient 80 % de son flux initial (L80) pendant toute sa durée de vie annoncée. Une baisse brutale ou prématurée indique en revanche une surchauffe chronique du driver (mauvaise ventilation au dos), une tension réseau hors plage (± 10 % autour de 230 V) ou un driver en fin de vie. Mesurer la tension aux bornes du driver et contrôler la température ambiante au dos du panneau avant tout remplacement.
Puis-je couper les câbles de suspension d'un kit pour panneau LED pour ajuster la hauteur ?
Oui, à condition d'utiliser un coupe-câble adapté à l'acier inoxydable et de ne couper qu'après avoir définitivement fixé le panneau à la hauteur souhaitée, le câble une fois sectionné ne pouvant plus être rallongé. Laisser toujours un dépassement de 3 à 5 cm sous le système de blocage pour garantir la tenue mécanique du serre-câble. Ne jamais couper à chaud ni avec une pince coupante standard (risque d'effilochage des torons). En cas de doute sur la charge, vérifier que le point d'ancrage au plafond (cheville, rail) supporte au minimum 5 fois le poids du panneau, exigence mécanique standard pour les équipements suspendus.
