Quelle norme IP respecter dans la salle de bains ?
Dans une salle de bains, l'indice de protection exigé dépend du volume où le luminaire est posé, et il s'accompagne d'une contrainte de tension. La NF C 15-100 impose IPX7 et une alimentation 12 V dans le volume 0, IPX4 minimum et 12 V obligatoire dans le volume 1, IPX4 minimum dans le volume 2 avec un appareil de classe II protégé par un différentiel 30 mA, et IPX1 hors volume. Retenez le point qui piège le plus de projets : un luminaire 230 V, même de classe II et même en IP65, n'est pas conforme dans le volume 1.
Choisir un luminaire de salle de bains sur son seul indice IP est l'erreur la plus fréquente. L'indice répond à une question — quelle quantité d'eau l'appareil encaisse — mais la norme en pose une seconde, tout aussi contraignante : sous quelle tension a-t-on le droit de l'alimenter à cet endroit précis. Les deux réponses se lisent sur la même carte, celle des volumes.
Ce guide part de cette carte : où commencent et où s'arrêtent les volumes, quel couple indice / tension chacun impose, comment lire un indice de protection sans se tromper de chiffre, et quels appareils poser au-dessus d'une baignoire, autour d'un lavabo ou dans le reste de la pièce. Les valeurs citées renvoient à la NF C 15-100, tableau 10-1C.
L'essentiel volume par volume
Un seul tableau résume la règle. La norme raisonne en IPX : elle n'impose que le second chiffre, celui de l'eau, le X marquant que le premier chiffre n'est pas exigé.
| Volume | Où il se situe | Indice minimal | Tension d'alimentation |
|---|---|---|---|
| Volume 0 | Intérieur de la baignoire ou du receveur de douche | IPX7 | TBTS 12 V obligatoire (30 V en continu) |
| Volume 1 | À l'aplomb du volume 0, jusqu'à 2,25 m du sol fini | IPX4 minimum | TBTS 12 V obligatoire |
| Volume 2 | Bande de 0,60 m autour du volume 1 | IPX4 minimum | 230 V admis si l'appareil est de classe II, sous différentiel 30 mA |
| Hors volume | Le reste de la pièce | IPX1 | 230 V, circuit protégé par différentiel 30 mA |
TBTS = très basse tension de sécurité. Le plafond général est de 50 V en courant alternatif et 120 V en courant continu, valeurs divisées par deux en milieu mouillé. Dans les volumes de la salle de bains, la norme descend encore : 12 V en alternatif, 30 V en continu.
Pourquoi la salle de bains a ses propres règles
L'eau conduit le courant, et une peau mouillée offre bien moins de résistance qu'une peau sèche. C'est cette double circonstance qui justifie un traitement à part : la norme ne se contente pas de protéger le matériel contre l'eau, elle limite l'énergie qui peut atteindre l'occupant.
D'où le raisonnement en deux temps qu'on retrouve à chaque volume. Le premier temps est mécanique : l'indice de protection dit combien d'eau le luminaire supporte. Le second est électrique : la tension d'alimentation dit ce qui peut circuler jusqu'à lui. Un appareil parfaitement étanche mais alimenté en 230 V reste interdit là où la norme exige du 12 V.
Lire un indice de protection sans se tromper de chiffre
Un indice de protection s'écrit avec deux chiffres, définis par la norme EN 60529. Le premier concerne les corps solides, le second l'eau. Ils se lisent séparément, chacun sur sa propre échelle.
Pour la salle de bains, seul le second chiffre compte au regard de la norme d'installation. Voici l'échelle qui vous concerne, avec les conditions d'essai qui définissent chaque niveau.
| 2e chiffre | Ce que l'appareil encaisse |
|---|---|
| 1 | Chutes verticales de gouttes d'eau. Le minimum hors volume. |
| 4 | Projections d'eau de toutes les directions. Le seuil des volumes 1 et 2. |
| 5 | Jets à la lance, buse de 6,3 mm, 12,5 l/min. Utile là où l'on rince au jet. |
| 6 | Jets puissants, buse de 12,5 mm, 100 l/min sous 100 kPa. |
| 7 | Immersion temporaire, 1 m pendant 30 minutes. Le seuil du volume 0. |
Conseil ProNe cherchez pas de troisième chiffre pour la résistance aux chocs : elle relève d'un indice distinct, l'IK, défini par la NF EN 62262. Un luminaire peut très bien être IP65 et fragile mécaniquement.
Nos luminaires pour salle de bains
Expédiés depuis notre stock France.
Ce que vous pouvez poser, volume par volume
Volume 0 — dans la baignoire ou la douche
Le luminaire y est immergeable et alimenté en 12 V : IPX7 et TBTS, sans exception. Concrètement, cela concerne les spots encastrés dans un receveur ou une paroi immergée, pas l'éclairage courant d'une salle de bains.
Volume 1 — au-dessus de la baignoire ou de la douche

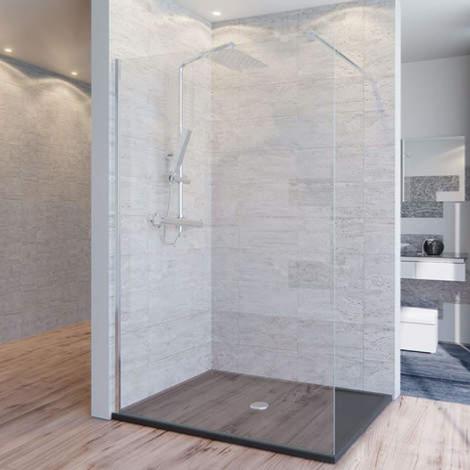

C'est ici que se joue l'essentiel des non-conformités. La norme demande IPX4 au minimum, et surtout une alimentation en 12 V. Un plafonnier 230 V posé à l'aplomb d'une douche est hors sujet, quel que soit son indice de protection. Les spots LED 12 V sont la réponse adaptée, avec leur transformateur relégué hors volumes.
Volume 2 — autour de la douche et de la baignoire

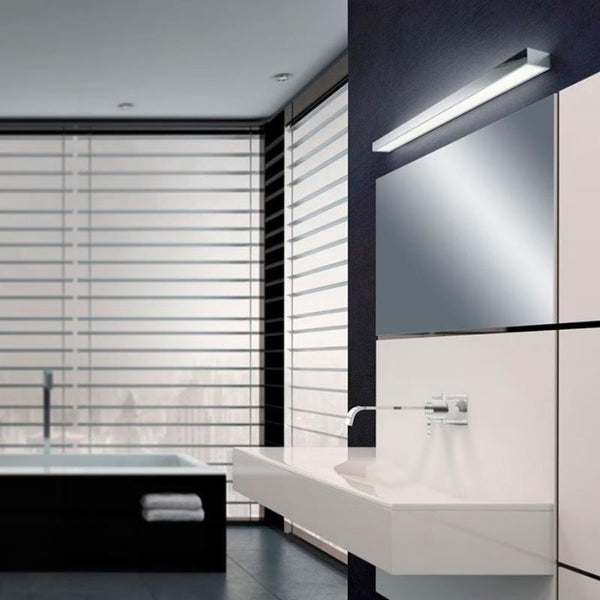

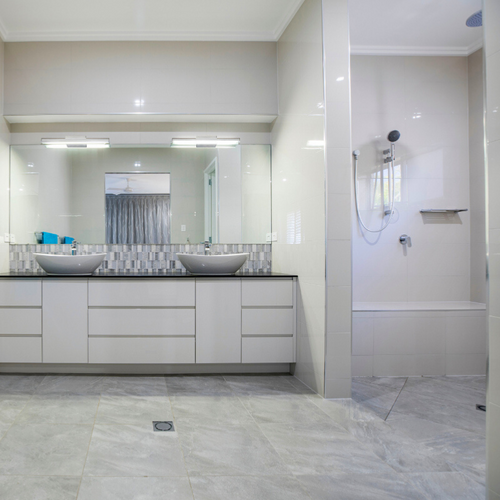

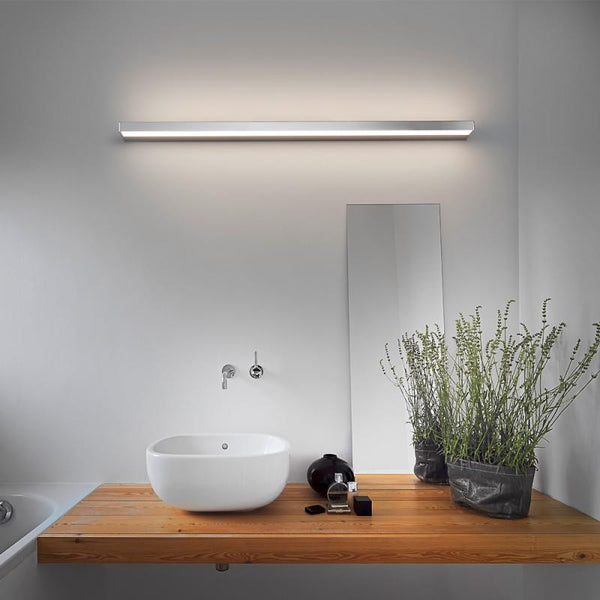

La bande de 0,60 m qui ceinture le volume 1 accepte le 230 V, à deux conditions : un appareil de classe II, donc à double isolation et sans raccordement de terre, et une protection du circuit par un différentiel 30 mA. L'indice minimal reste IPX4. C'est la zone des appliques murales de salle de bains et des réglettes LED de salle de bains.
Hors volume — le reste de la pièce

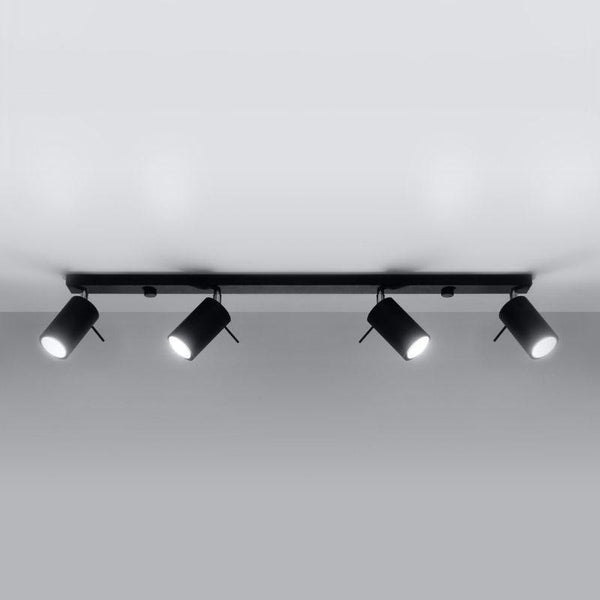

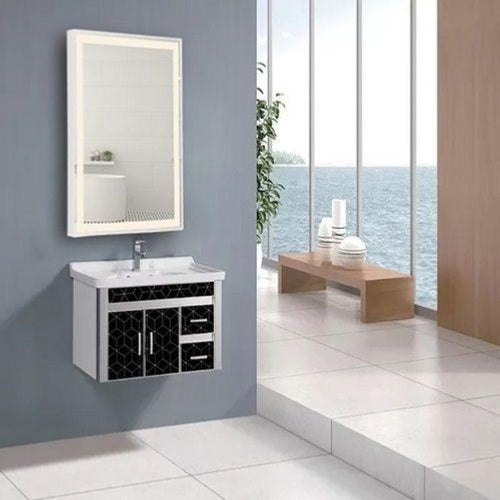

L'exigence tombe à IPX1. En pratique, la condensation et les projections incitent à rester sur de l'IP44 pour les plafonniers de salle de bains et les miroirs lumineux, plutôt que de descendre au strict minimum normatif.
Les pièges qui font rater la conformité
Quatre erreurs reviennent systématiquement, et aucune ne se voit sur l'emballage du luminaire.
SécuritéCroire qu'un IP élevé remplace la contrainte de tension : il ne la remplace jamais. Mesurer le volume 1 depuis le fond de la baignoire au lieu du sol fini. Poser le transformateur 12 V dans le volume qu'il alimente. Oublier le différentiel 30 mA sur le circuit du volume 2. La création ou la modification d'un circuit se confie à un électricien.
Côté circuit, la NF C 15-100 encadre l'éclairage de la même façon que dans le reste du logement : conducteurs de 1,5 mm², protection par un disjoncteur de 16 A maximum — 10 A le plus souvent en résidentiel — et 8 points d'éclairage au maximum par circuit, les spots et bandeaux comptant pour un point par tranche de 300 VA dans une même pièce.
Choisir son luminaire selon l'emplacement
Une fois le volume identifié, la sélection se resserre d'elle-même. Au-dessus de la douche, on cherche du 12 V. Autour du bac, on cherche de la classe II en IPX4. Ailleurs, la contrainte se relâche et le choix redevient esthétique.
Le repère commercial est simple : un luminaire vendu IP44 couvre les volumes 1 et 2 pour la partie eau, un IP65 couvre en plus les usages exposés au jet, et l'IP67 est réservé aux points réellement immergeables. Pour tout ce qui sort de la salle de bains et se retrouve exposé à la pluie, la référence n'est pas l'IP67 mais bien l'IP65.
