Les LED 5050 : ce que la référence signifie
5050 désigne les dimensions du boîtier d'un composant LED de type SMD, exprimées en dixièmes de millimètre : environ 5,0 sur 5,0 mm. C'est une taille, pas une puissance ni une luminosité : un ruban 5050 n'est pas forcément plus lumineux qu'un 2835. Sa surface généreuse permet en revanche de loger plusieurs puces dans un même boîtier, ce qui en a fait le format historique des rubans RGB. Pour comparer deux rubans, lisez les lumens par mètre, pas la référence du composant.
C'est la référence la plus citée du rayon ruban, et la plus mal interprétée : elle passe pour un gage de puissance alors qu'elle ne dit rien de la lumière produite. Comprendre ce qu'elle recouvre permet d'arrêter de comparer des rubans sur un chiffre qui n'est pas le bon.
Ce guide décode la référence, explique le lien avec le RGB, et donne les critères qui déterminent réellement le résultat.
Décoder la référence
Les LED de type SMD — Surface Mounted Device — sont des composants individuels en boîtier, soudés espacés sur un circuit imprimé. Leur référence donne les côtes de ce boîtier.
| Référence | Dimensions approximatives | Usage fréquent |
|---|---|---|
| SMD 2835 | environ 2,8 sur 3,5 mm | Rubans blancs, ampoules, réglettes |
| SMD 5050 | environ 5,0 sur 5,0 mm | Rubans blancs et colorés |
Deux rubans au même format peuvent produire des quantités de lumière très différentes, selon le nombre de LED au mètre, la puissance de chaque composant et son rendement.
Pourquoi le 5050 et le RGB vont ensemble
Un boîtier plus grand offre la place de loger plusieurs puces côte à côte. Sur un 5050, on trouve typiquement une puce rouge, une verte et une bleue réunies sous un même capot.
En dosant leur intensité respective, le contrôleur reconstitue une large palette : c'est le principe de la synthèse additive. Le format 5050 est donc devenu le support naturel des rubans colorés, alors que le 2835, plus petit, se cantonne généralement au blanc.
Rappel utile : le blanc obtenu par mélange des trois primaires reste approximatif. Pour un usage mixte, le RGBW ajoute une puce blanche dédiée aux trois autres.
Conseil ProNe comparez jamais deux rubans sur le format du composant. Regardez le nombre de LED au mètre et surtout les lumens par mètre annoncés : c'est la seule donnée qui dise ce que vous allez réellement obtenir.
Nos rubans et accessoires
Expédiés depuis notre stock France.
Ce qui détermine vraiment le résultat
Les lumens par mètre
C'est la mesure de référence. La réglementation européenne impose d'afficher le flux dans une police au moins deux fois plus grande que celle de la puissance ; pour se repérer sur un linéaire, comparez toujours à longueur égale.
La densité de LED
Le nombre de composants au mètre conditionne à la fois le flux total et l'homogénéité : plus les points sont rapprochés, moins ils se distinguent une fois posés.
La tension
12 ou 24 V selon les modèles, et cette valeur commande le choix du transformateur. Le 24 V limite mieux la chute de tension sur les grandes longueurs : à puissance égale, l'intensité y est plus faible, donc les pertes dans le conducteur aussi.
L'indice de protection
Un IP20 reste à l'intérieur au sec. Un IP44 supporte les projections. Pour un extérieur exposé à la pluie, la référence est l'IP65 — et non l'IP67, dont le niveau 7 correspond à l'immersion sous 1 m pendant 30 minutes.
Poser un ruban 5050
Trois points conditionnent le rendu et la durée de vie.

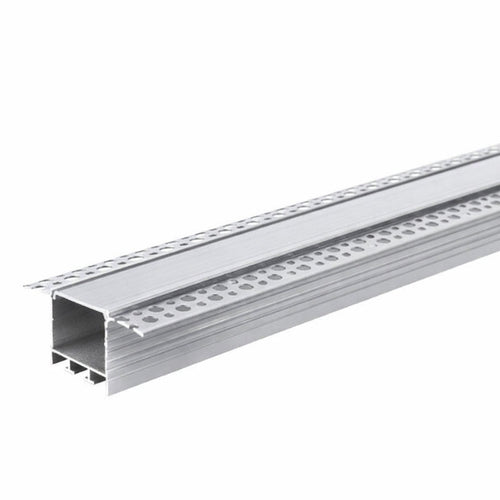

Le profilé d'abord : un profilé aluminium à couvercle diffusant fond les points en une ligne continue et sert de dissipateur thermique — ce second rôle allonge sensiblement la vie du linéaire.
La découpe ensuite : un ruban ne se coupe qu'aux emplacements marqués, jamais entre deux. Les connecteurs dédiés permettent de reprendre la ligne sans souder.
L'alimentation enfin, dimensionnée sur la consommation au mètre multipliée par la longueur réellement installée, et non sur celle du rouleau d'origine.
SécuritéLe primaire du transformateur reste alimenté en 230 V : placez-le à l'abri et accessible, et hors des volumes de la salle de bains. Toute intervention sur son câblage se fait disjoncteur coupé et absence de tension vérifiée au VAT.
