Le branchement de luminaires extérieurs en série
Le terme « en série » prête à confusion : ce que l'on réalise en pratique est un raccordement en parallèle, chaque luminaire recevant la pleine tension, les conducteurs passant de l'un à l'autre par des boîtes de dérivation étanches. Un vrai montage en série partagerait la tension et aucun luminaire n'éclairerait normalement. Côté règles : 8 points maximum par circuit, conducteurs de 1,5 mm², différentiel 30 mA obligatoire, et IP65 pour tout ce qui reçoit la pluie.
Éclairer une allée ou un portail suppose plusieurs points sur un même trajet. La question qui vient est celle du raccordement — et le vocabulaire courant y induit en erreur.
Ce guide lève l'ambiguïté, décrit le principe de dérivation, et donne les règles du circuit extérieur.
Série ou parallèle
| Ce qu'on fait (parallèle) | Vraie série électrique | |
|---|---|---|
| Tension reçue | La pleine tension | Une fraction |
| Fonctionnement | Normal | Éclairage très faible, voire nul |
| Si un point tombe | Les autres continuent | Toute la ligne s'éteint |
La même règle vaut pour les spots intérieurs et les réglettes : on dérive en parallèle, jamais en série.
Le principe de dérivation
Une ligne principale chemine en gaine enterrée le long du trajet à éclairer. À chaque point lumineux, une boîte de dérivation étanche permet de piquer phase et neutre pour alimenter le luminaire.
La terre ne se raccorde que sur un appareil de classe I ; en classe II, le conducteur vert et jaune reste isolé dans le boîtier.
Chaque boîte doit rester accessible : c'est par elle que passera tout dépannage futur. Une boîte enterrée sans repère transforme une panne de dix minutes en fouille.
SécuritéLa création d'un circuit extérieur — tranchée, gaine enterrée, traversée de mur, boîtes de dérivation étanches — se confie à un électricien. Le circuit doit être protégé par un différentiel 30 mA. Coupez le disjoncteur avant toute intervention et contrôlez au VAT.

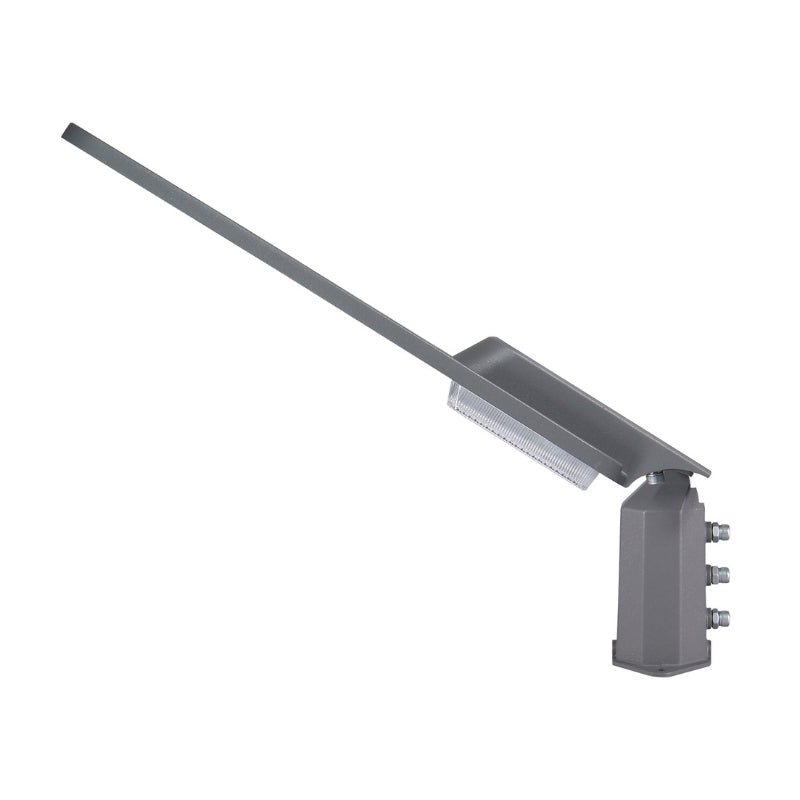

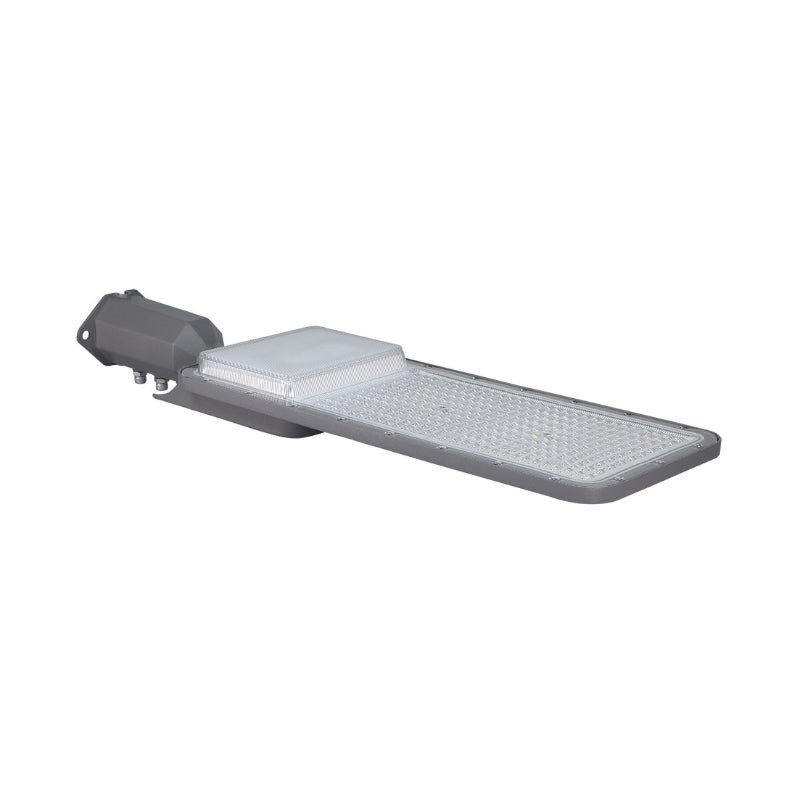

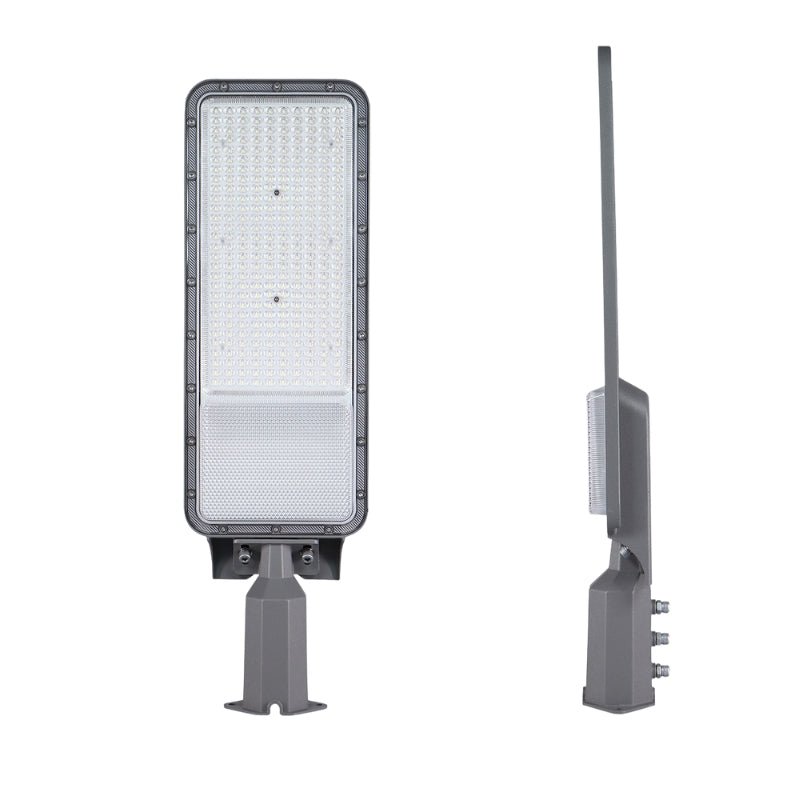

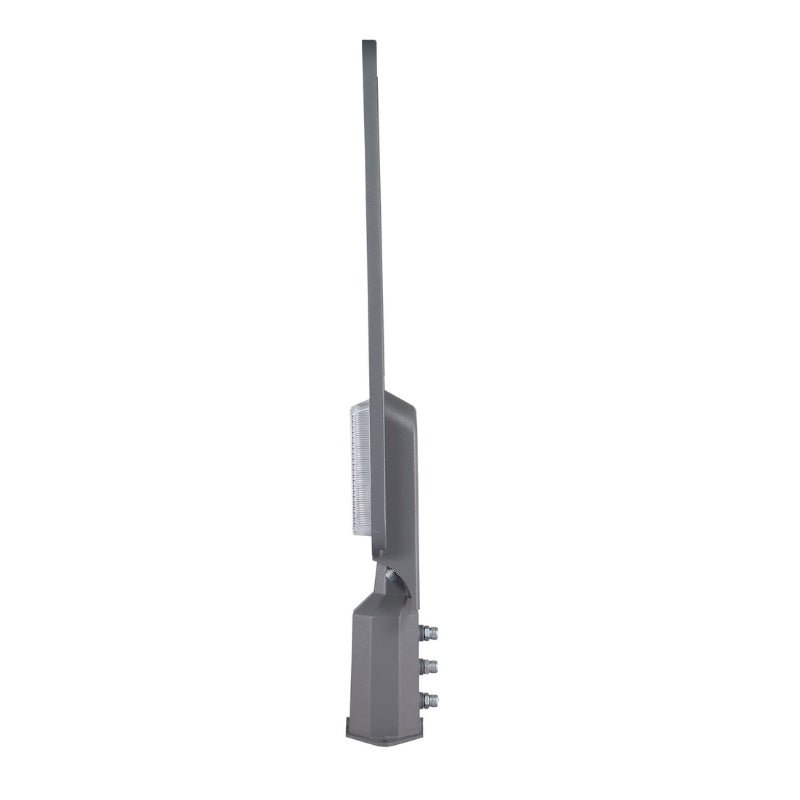

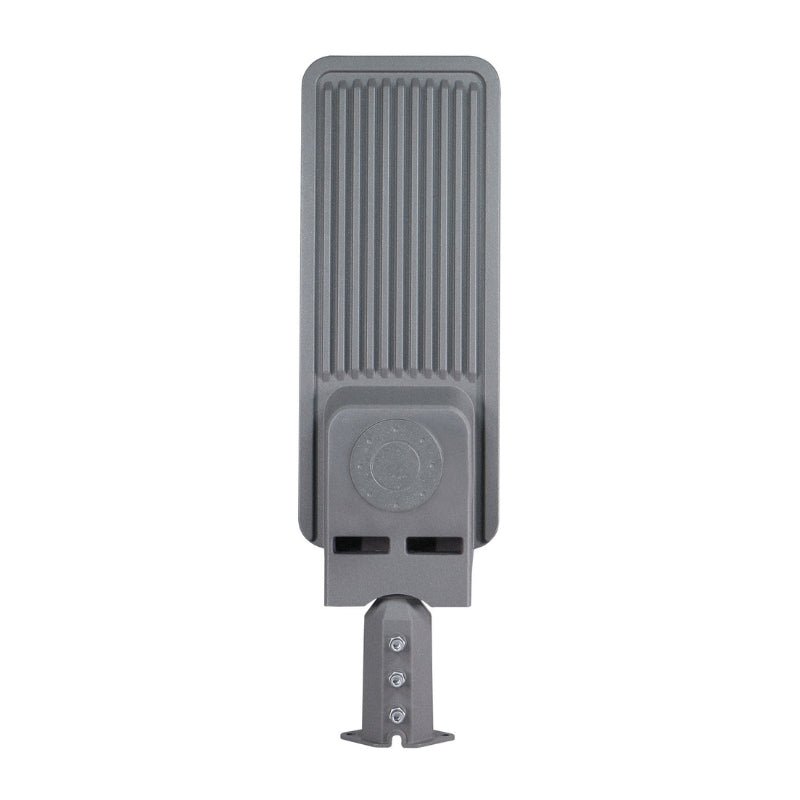

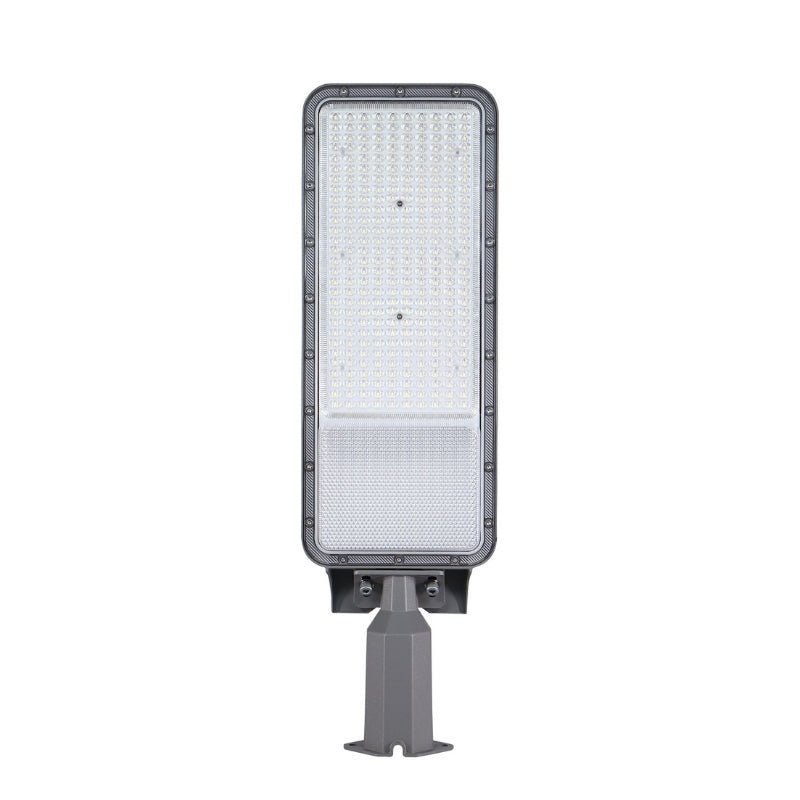

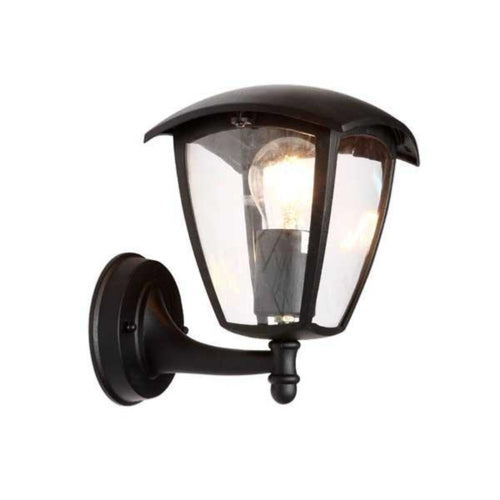

Nos luminaires d'allée et de portail
Expédiés depuis notre stock France.
Les règles du circuit
La NF C 15-100 limite un circuit d'éclairage à 8 points lumineux, sur des conducteurs de 1,5 mm² protégés par un disjoncteur de 16 A maximum — 10 A le plus souvent en résidentiel.
Pour les spots et bandeaux, on compte un point par tranche de 300 VA dans une même pièce. En extérieur comme en intérieur, la faible puissance des sources LED laisse une marge confortable.
Les indices à viser
| Type de point | Indice |
|---|---|
| Applique de portail, borne d'allée | IP65 |
| Encastré au sol, point inondable | IP67 |
| Sous abri profond, mur jamais mouillé | IP44 |
Sur un cheminement où passent des véhicules ou où l'on circule, regardez aussi l'indice IK : la résistance mécanique ne figure pas dans le code IP, qui ne comporte que deux chiffres.
Les commandes
Une commande unique convient à un simple balisage d'allée. Dès que certains points servent à la sécurité et d'autres à l'agrément, mieux vaut les séparer.
La détection de mouvement convient bien aux points de sécurité — entrée, portail — et le capteur crépusculaire aux points d'agrément allumés toute la soirée. Rappel : sur un luminaire à détecteur, l'interrupteur doit rester fermé en permanence.
Conseil ProOrientez tous les points vers le bas et vérifiez depuis la rue avant de serrer. Une allée éclairée à l'horizontale éblouit les automobilistes et les voisins, ce qui transforme un aménagement réussi en source de conflit.
