Comment installer un plafonnier LED ?

L'éclairage de plafond a radicalement évolué. Il ne s'agit plus simplement de visser une ampoule dans une douille E27. Aujourd'hui, installer un plafonnier LED implique de maîtriser de nouveaux composants : drivers (transformateurs), borniers automatiques et protocoles de variation.

Que vous effectuiez un simple relamping (remplacement d'un vieux luminaire halogène ou fluorescent) ou une création de point lumineux sur plafond, la méthode de pose détermine directement la durée de vie de vos LED. Une installation électrique mal calibrée ou une dissipation thermique négligée peuvent griller un matériel professionnel en quelques semaines. Ce guide technique détaille chaque étape pour garantir une installation conforme, sécurisée et pérenne.

Pourquoi une installation rigoureuse est critique ?

L'installation d'un plafonnier LED ne se limite pas à "faire de la lumière". Une pose incorrecte entraîne trois risques majeurs :

• La surchauffe prématurée : une mauvaise dissipation thermique (plafonnier mal plaqué ou driver étouffé sous l'isolant) réduit la durée de vie de la puce LED de 50 000h à quelques mois.
• Le risque électrique : le non-respect de la norme NF C 15-100, notamment dans les zones humides (salles de bain) ou en extérieur, expose à des courts-circuits ou des électrisations.
• L'inconfort visuel : un mauvais dimensionnement ou un positionnement erroné crée des zones d'ombre ou de l'éblouissement (UGR élevé), nuisible en environnement de travail.

Préparation & technologie : comprendre avant d'agir

Avant de monter sur l'escabeau, identifiez les composants techniques de votre plafonnier LED Silamp pour anticiper le câblage.

Le driver (transformateur) : intégré ou déporté ?

Le driver convertit le courant 230V AC en courant continu basse tension pour les LED.

• Driver intégré : il est moulé dans le châssis du plafonnier. L'installation est simple : raccordez directement le 230V au bornier du luminaire.
• Driver déporté (externe) : c'est un petit boîtier séparé relié au luminaire par un connecteur "Jack" ou détrompeur.

• Installation : placez le driver dans le faux-plafond ou le boîtier DCL.
• Attention : ne recouvrez jamais le driver d'isolant (laine de verre) pour éviter la surchauffe.

Classe I vs Classe II : la gestion de la Terre

La classe électrique est la question la plus fréquente lors du raccordement. Regardez l'étiquette au dos du plafonnier.

• Classe I (Symbole Terre ⏚) : corps métallique conducteur. Raccordement du fil de Terre (Jaune/Vert) OBLIGATOIRE pour évacuer les fuites de courant.
• Classe II (Symbole double carré ⧈) : double isolation (souvent corps plastique). INTERDICTION de raccorder la Terre au luminaire. Laissez le fil de terre en attente dans le connecteur Wago au plafond.

Le Boîtier DCL (Dispositif de Connexion Luminaire)

Depuis 2001, la norme NF C 15-100 impose des boîtiers DCL pour les constructions neuves et rénovations lourdes.

• Si vous avez un DCL : utilisez la fiche douille (souvent fournie) pour clipper le luminaire.
• Si vous n'avez pas de DCL (fils volants) : le raccordement direct sur bornier ou Wago est autorisé en rénovation légère.

Dépose et relamping : gérer l'existant

L'installation d'un plafonnier LED moderne implique souvent de retirer un ancien luminaire plus volumineux. Cette étape de "dépose" révèle souvent des surprises esthétiques ou techniques qu'il faut anticiper.

Remplacer un ancien plafonnier (verre, halogène) ou un lustre

Les plafonniers LED actuels sont souvent plus plats et compacts que les anciennes "vasques" en verre ou les spots halogènes sur rampe.

• La "trace fantôme" : l'ancien luminaire a protégé le plafond de la poussière et des UV pendant des années. En l'enlevant, vous risquez de trouver un cercle de peinture plus claire ou jaunie.

• Solution : si le nouveau plafonnier LED est plus petit que l'ancien, prévoyez un enduit de lissage et une retouche peinture avant de poser le nouveau. Sinon, optez pour un modèle LED "over-size" (diamètre supérieur) pour tout masquer.

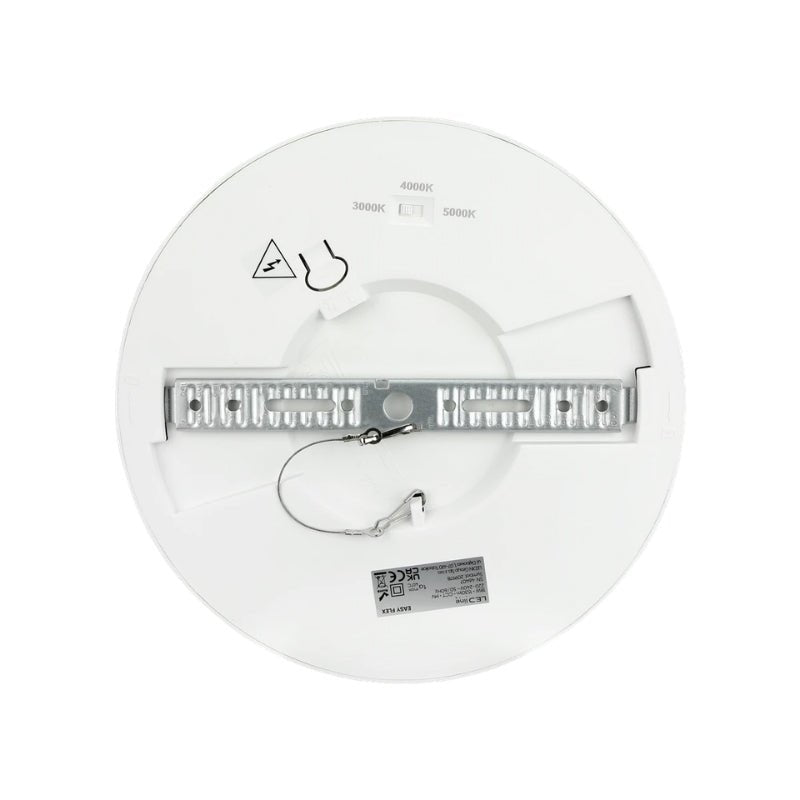

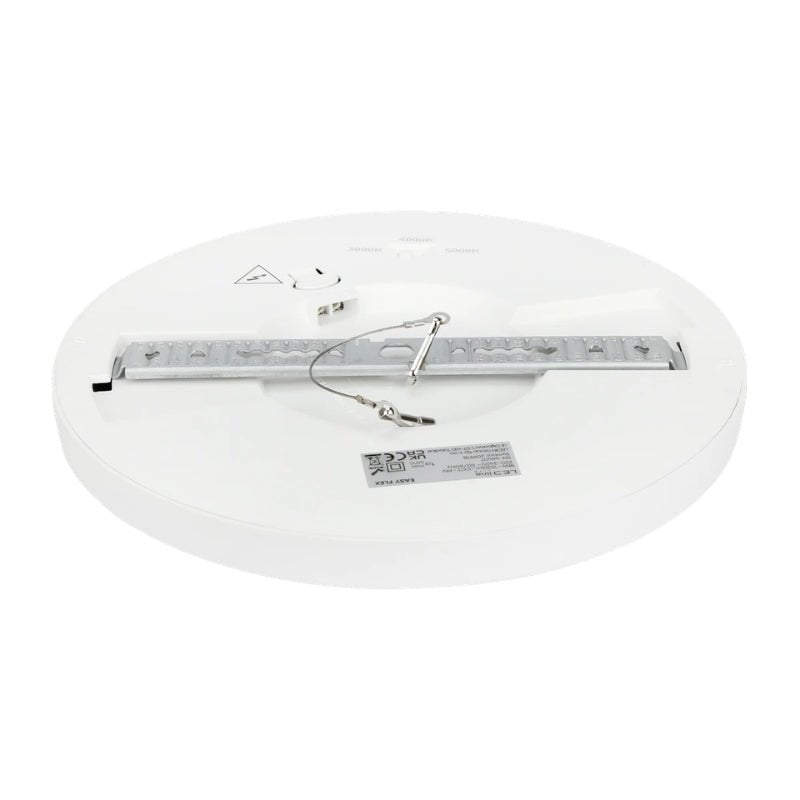

• La gestion des trous : l'étrier de fixation (la barrette métallique) de votre nouveau LED ne correspondra jamais aux trous existants.

• Règle : rebouchez systématiquement les anciens trous à l'enduit. Ne percez jamais à moins de 2 cm d'un ancien trou pour éviter que le placo ne s'effrite, ce qui fragiliserait la tenue du luminaire.

Le cas des anciens plafonniers fluorescents (type "Circline")

Dans les cuisines ou salles de bain des années 90/2000, on trouve souvent des plafonniers ronds fonctionnant avec un tube fluorescent circulaire.

• Suppression du ballast : contrairement à une simple ampoule, ces vieux luminaires contiennent un transformateur (ballast). Ne tentez pas de récupérer l'ancienne base pour y "bricoler" de la LED.
• Retour au 230V direct : démontez l'intégralité du bloc. Vous ne devez conserver au plafond que les fils d'arrivée secteur (Phase, Neutre et Terre si présente). Le nouveau plafonnier LED intègre son propre convertisseur et doit être raccordé directement sur le réseau électrique propre.

Fixation mécanique du plafonnier LED : s'adapter au support

Le choix de la cheville est critique pour éviter la chute du luminaire.

Spécificités par type de pose :

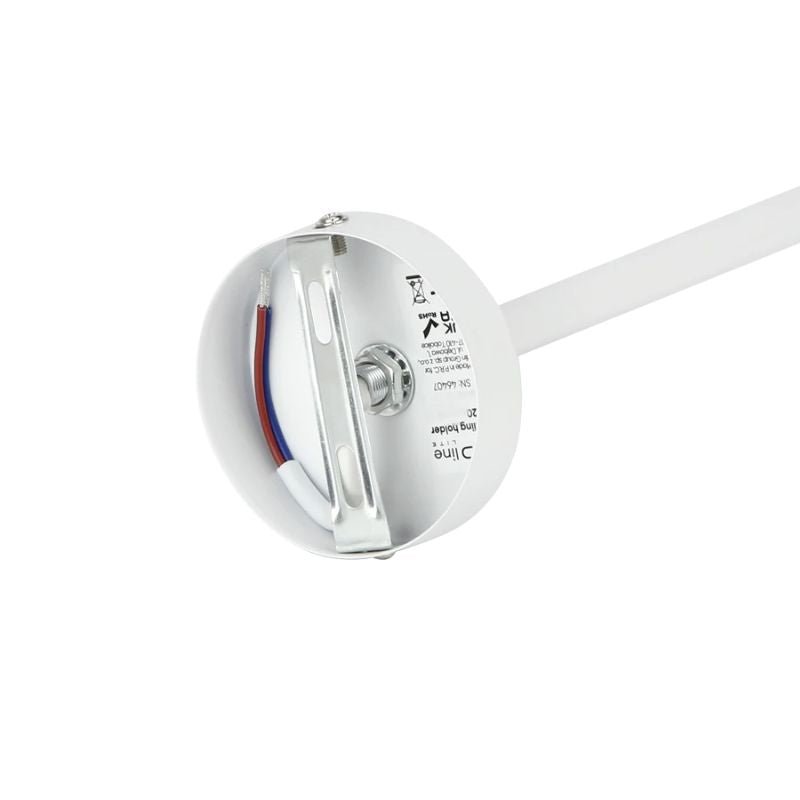

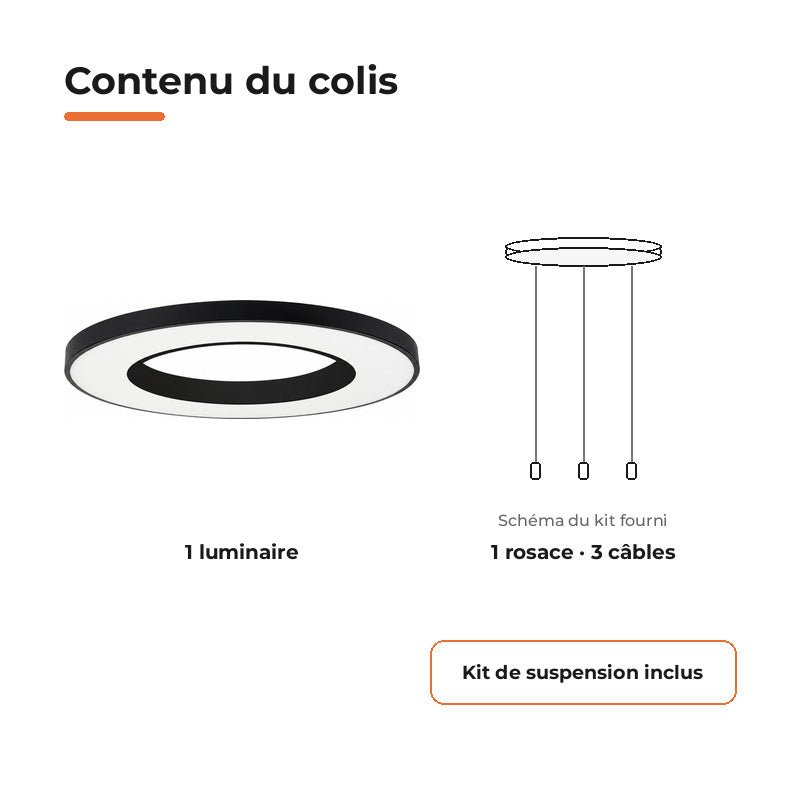

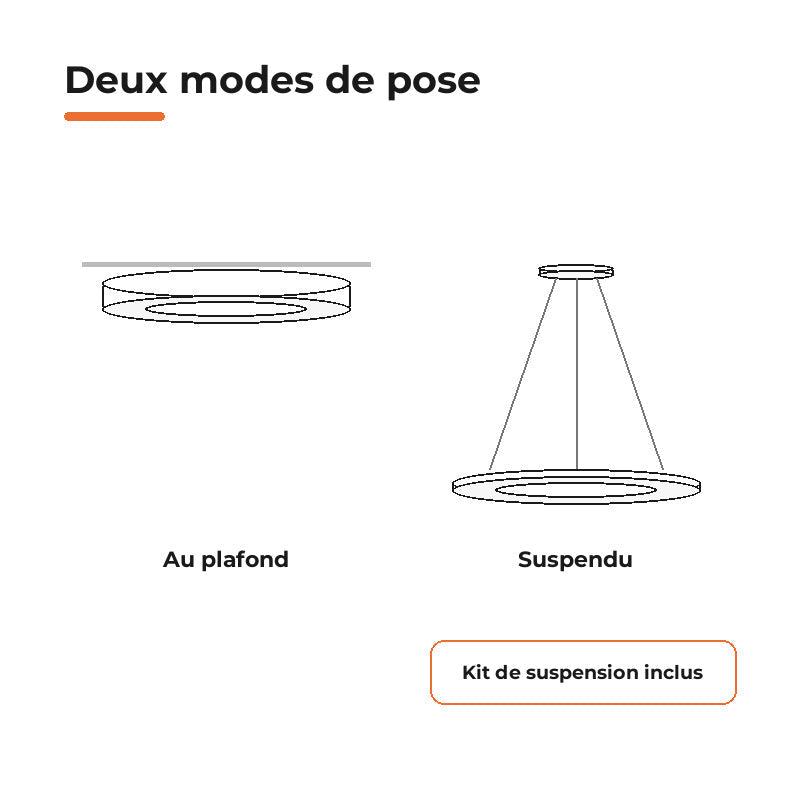

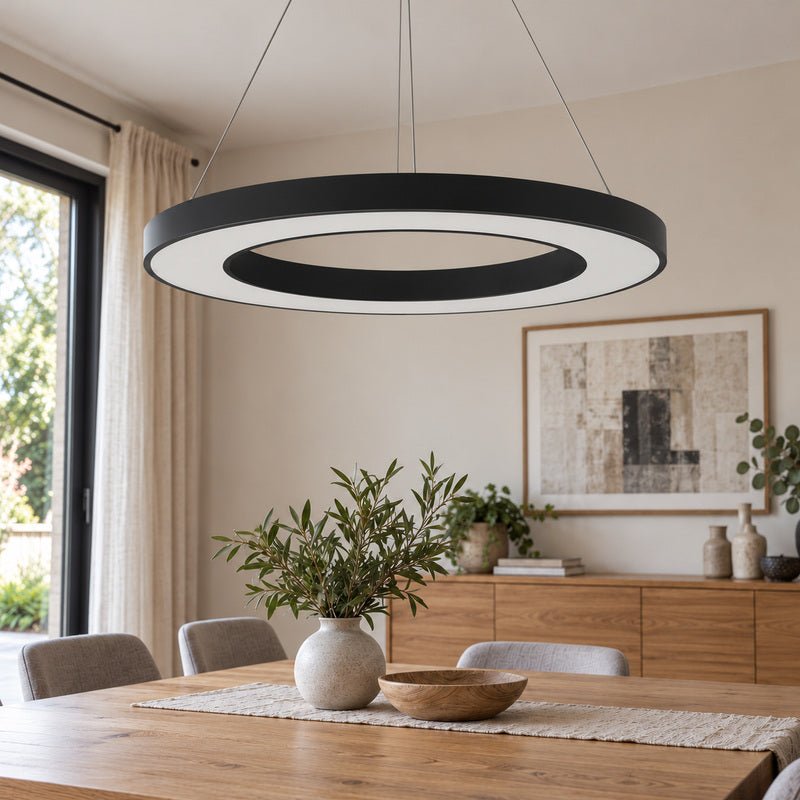

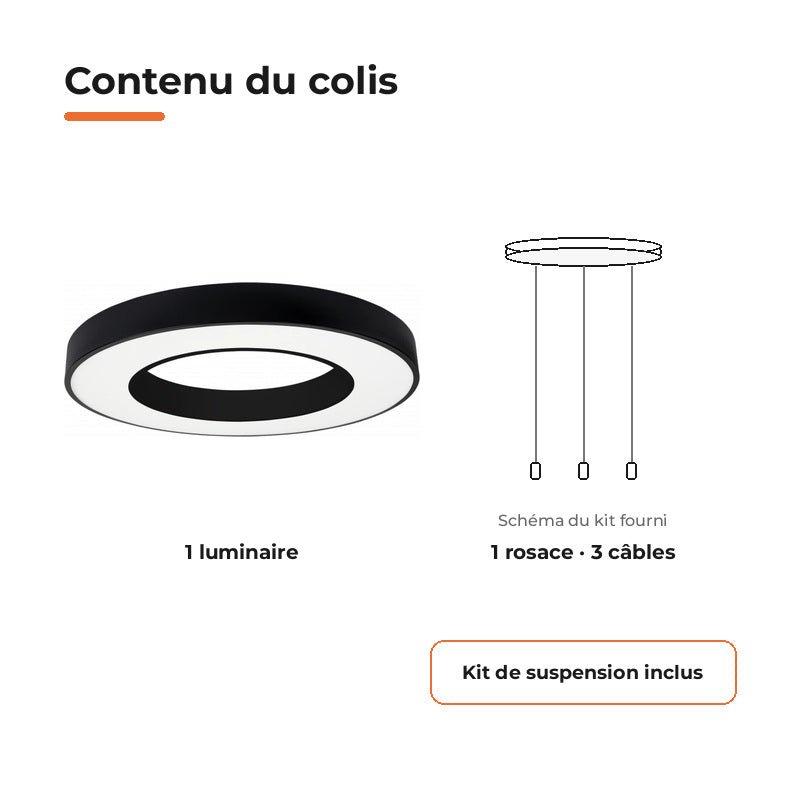

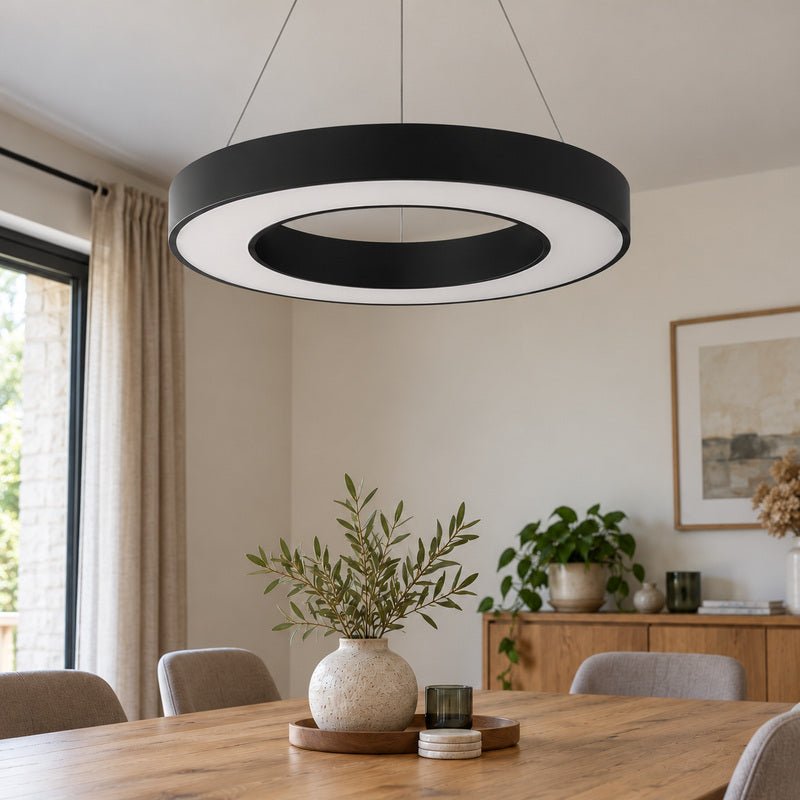

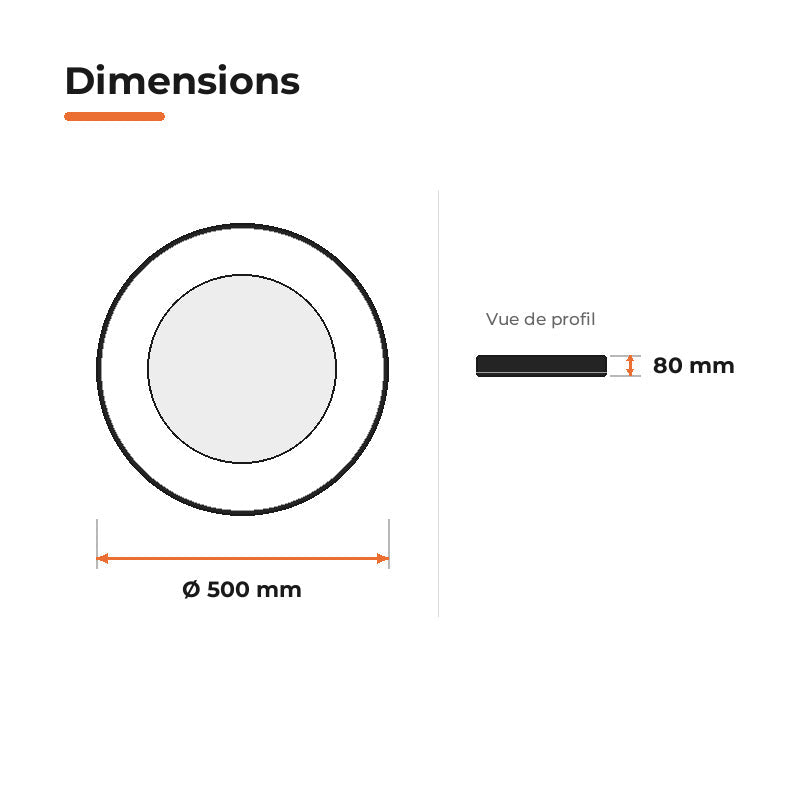

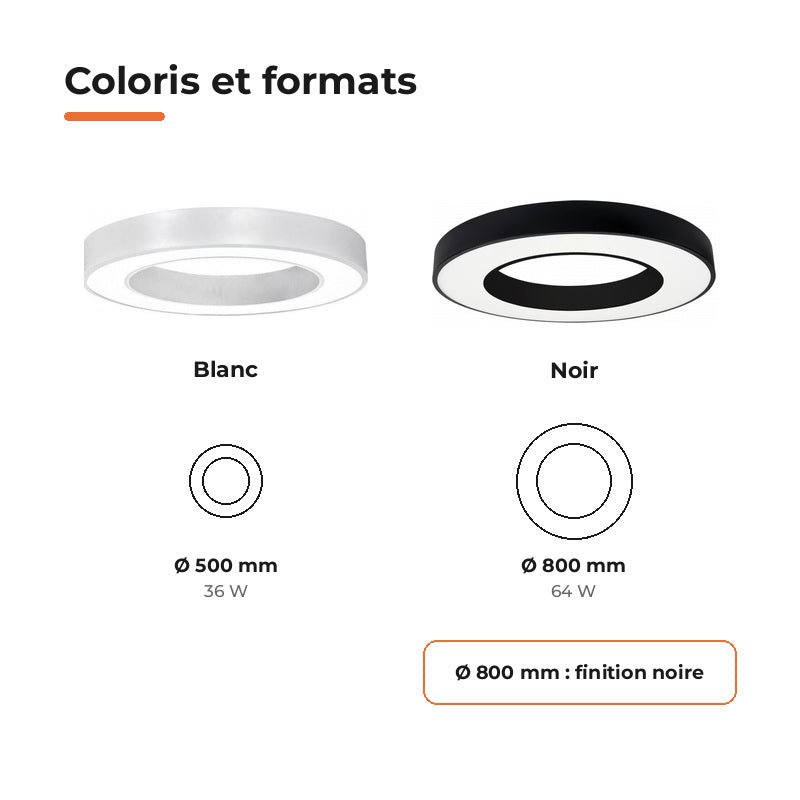

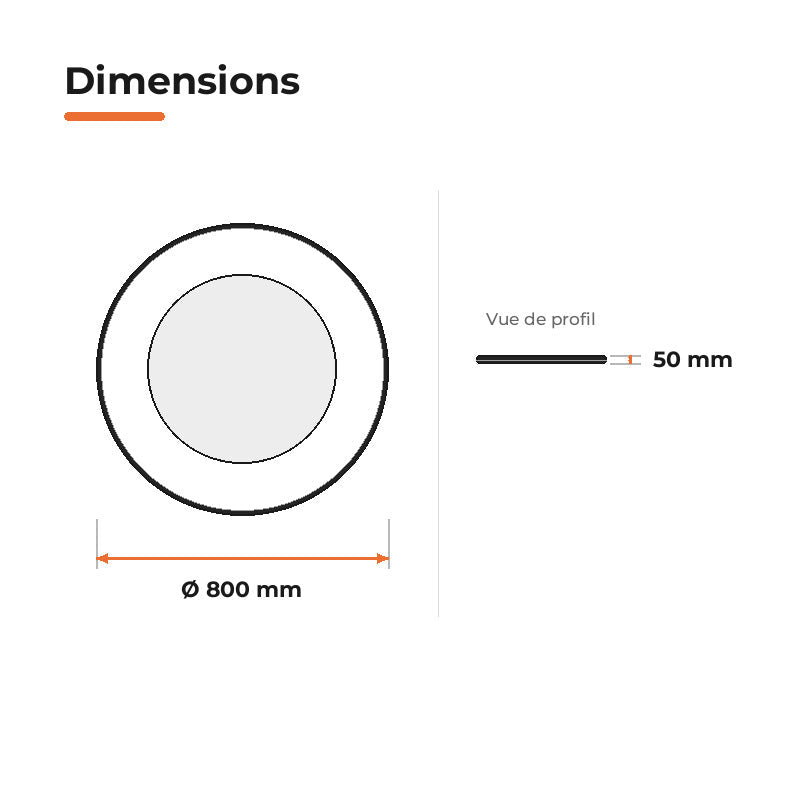

• Plafonnier suspendu : fixez d'abord les bases des filins au plafond. Utilisez un niveau laser pour aligner les points de fixation. Une fois le luminaire suspendu, réglez la hauteur via les bagues autobloquantes sur les câbles acier.
• Plafonnier étanche (extérieur/IP65) : ne percez jamais le fond du boîtier si des trous ne sont pas prévus ! Utilisez les étriers de fixation inox fournis qui se clipsent à l'extérieur du corps pour ne pas compromettre l'étanchéité.

Raccordement électrique : le guide pas-à-pas

Cette étape demande de la minutie. Un mauvais contact peut entraîner un échauffement (risque d'incendie) ou un scintillement des LED.

Étape 0 : la sécurité avant tout

Avant de toucher le moindre fil, assurez-vous d'avoir coupé le courant.

• Coupez le disjoncteur divisionnaire (éclairage) au tableau électrique.
• Testez l'absence de tension : utilisez un VAT (Vérificateur d'Absence de Tension) ou un tournevis testeur sur les fils qui sortent du plafond. Si le voyant ne s'allume pas, vous pouvez travailler.

Étape 1 : préparer les fils (le dénudage)

La qualité de la connexion dépend de la qualité du dénudage.

• La longueur idéale : dénudez l'isolant sur 10 à 12 mm.

• Trop court : l'isolant risque de se coincer dans le connecteur = mauvais contact.
• Trop long : le cuivre apparent risque de toucher un autre fil = court-circuit.

• L'outil : utilisez une pince à dénuder automatique pour ne pas entailler l'âme en cuivre du fil (ce qui le fragiliserait).

Étape 2 : identifier le câblage de la maison

Regardez les fils qui sortent de votre plafond :

• 🔴 Phase (L) : Rouge, Marron ou Noir. C'est l'arrivée du courant.
• 🔵 Neutre (N) : Bleu. C'est le retour du courant.
• 🟢 Terre (⏚) : Jaune/Vert rayé. C'est la protection.

Étape 3 : choisir sa méthode de connexion

CAS A : vous avez un boîtier DCL (maison récente ou rénovée)

C'est le standard actuel (boîtier jaune ou bleu au plafond).

• Déclipsez la fiche douille (le connecteur mâle) du boîtier plafond.
• Ouvrez le capot de cette fiche.
• Insérez les fils de votre plafonnier LED dans les bornes de la fiche (Phase sur L, Neutre sur N, Terre sur le symbole central).
• Refermez le capot et clipsez la fiche dans le boîtier au plafond. Le raccordement est fait !

CAS B : vous avez des fils qui sortent du plafond (rénovation)

Vous devez raccorder les fils du plafond à ceux du luminaire.

• Oubliez les dominos à vis : ils se desserrent avec le temps et écrasent les fils souples des LED.
• Utilisez des bornes automatiques (type Wago) :

• Levez le levier orange.
• Insérez le fil dénudé à fond.
• Rabaissez le levier.
• Le test de traction (CRUCIAL) : tirez légèrement sur chaque fil pour vérifier qu'il est bien bloqué. S'il sort, recommencez.

Étape 4 : le branchement final sur le plafonnier

• Phase (Rouge) ➔ connectez sur la borne L du luminaire.
• Neutre (Bleu) ➔ Connectez sur la borne N du luminaire.
• Terre (Jaune/Vert) ➔

• Si le plafonnier est Classe I (Métal) : connectez OBLIGATOIREMENT sur la borne Terre (métallique) du luminaire.
• Si le plafonnier est Classe II (Plastique/Double carré) : ne connectez pas la terre au luminaire. Laissez le fil de terre en attente dans un connecteur Wago seul, au fond du boîtier.

Le mémento du raccordement électrique

Installations spécifiques : détecteur, variable & connecté

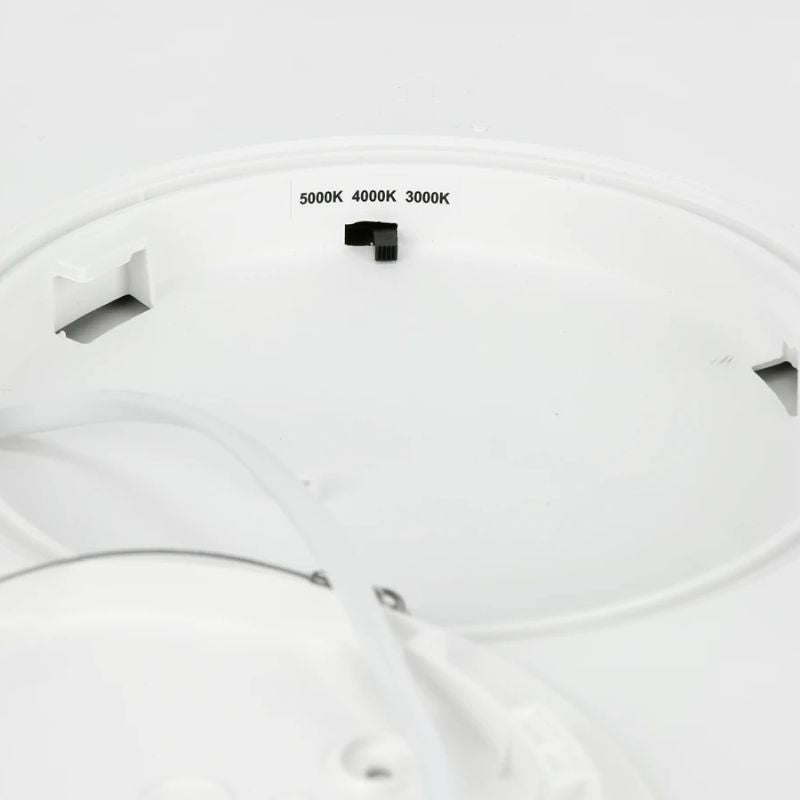

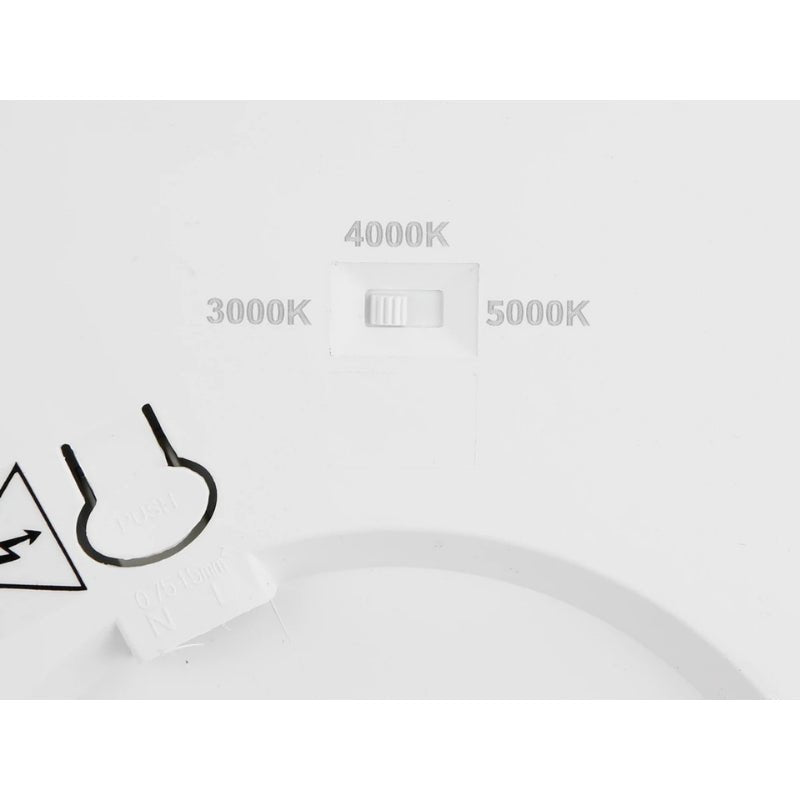

L’installation mécanique est identique à un modèle standard, mais le câblage et le paramétrage demandent une vigilance accrue. Attention : la plupart des réglages (molettes du détecteur, switch de couleur CCT ou appairage) doivent être effectués avant de visser le capot ou le diffuseur du plafonnier. Une fois le luminaire fixé au plafond à 2,50m, il sera trop tard pour modifier la sensibilité sans tout rouvrir.

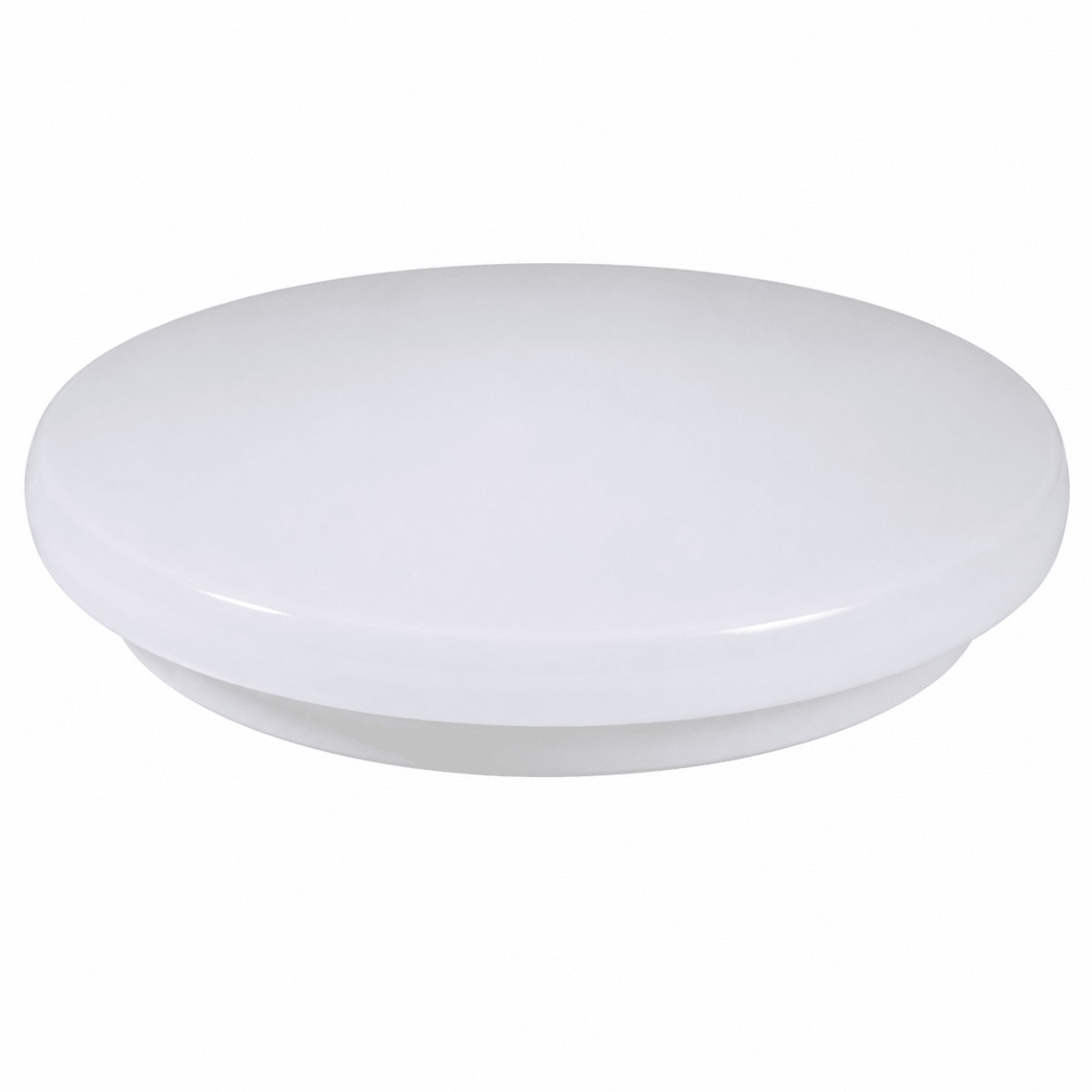

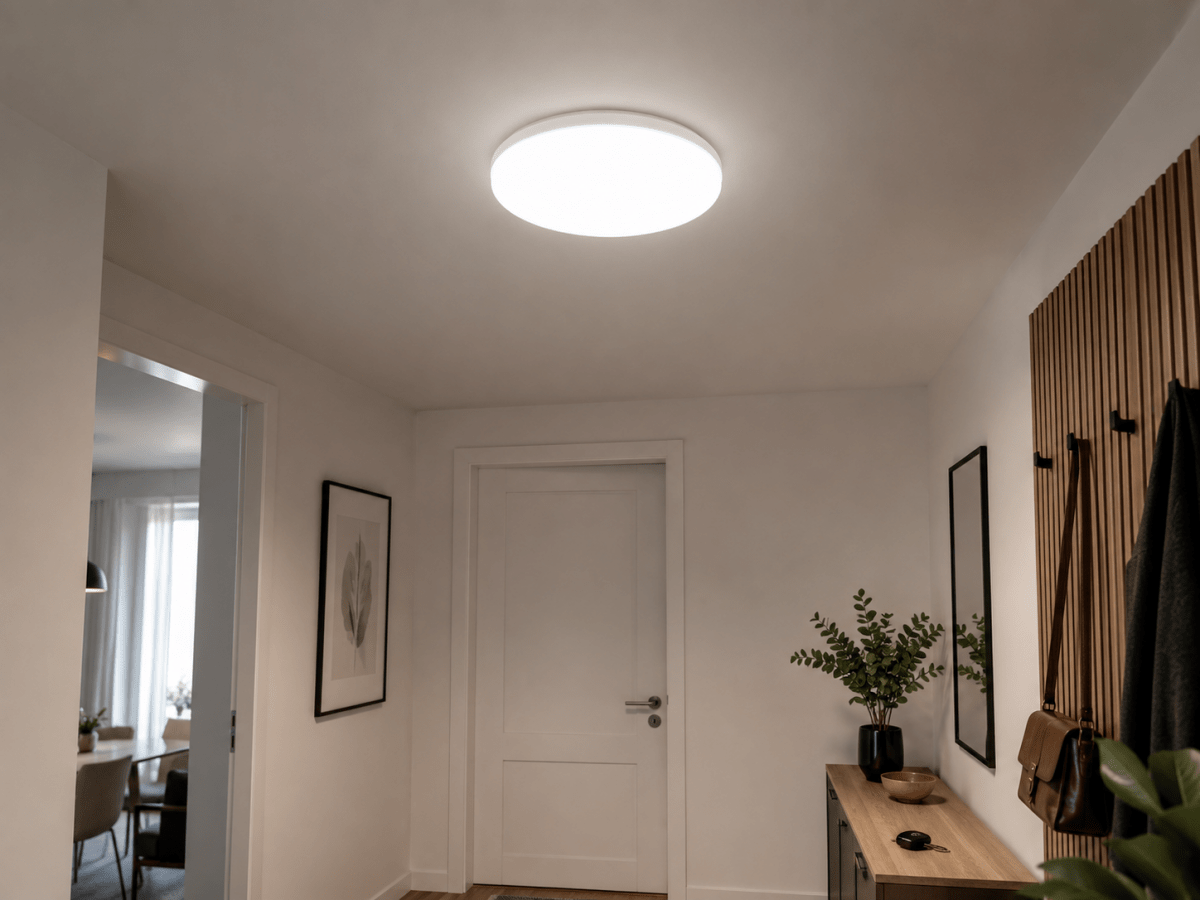

Cas A : plafonnier LED avec détecteur de mouvement

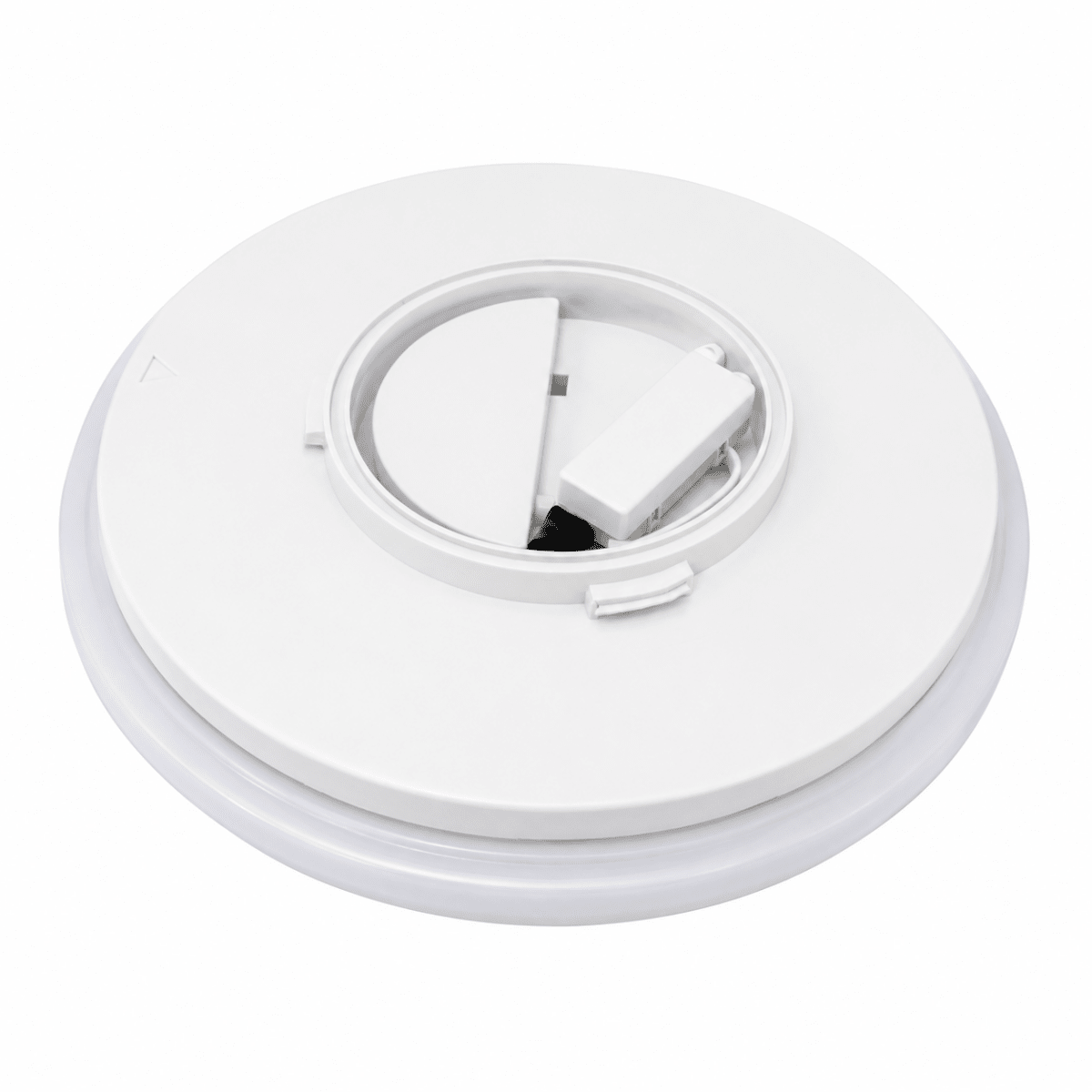

• Détecteur intégré : branchez le plafonnier LED avec détecteur comme un plafonnier standard (L + N).
• Réglages (avant de refermer !) :

• LUX : seuil de luminosité. Réglez sur "Lune" pour qu'il ne s'allume que la nuit.
• TIME : durée d'allumage. 1 à 3 min est idéal pour un couloir.
• SENS : sensibilité. Réduisez si le plafonnier détecte les mouvements à travers une cloison fine.

Cas B : plafonnier LED dimmable (variation d'intensité)

Vérifiez la technologie de variation de votre plafonnier LED dimmable Silamp :

• TRIAC (Phase-cut) : le standard résidentiel. Se branche avec 2 fils (L+N). Nécessite un interrupteur variateur compatible LED (attention aux charges mini/maxi du variateur).
• 0-10V / DALI (Tertiaire/Pro) : nécessite 2 fils supplémentaires de commande (+ et -) en plus de l'alimentation. Ne branchez jamais du 230V sur les bornes 0-10V !

Cas C : plafonnier LED connecté

L'installation physique d’un plafonnier LED connecté est identique au standard (L+N).

• Appairage : une fois le courant rétabli, le plafonnier doit clignoter rapidement. Sinon, effectuez la séquence "ON-OFF-ON-OFF-ON" avec l'interrupteur mural pour réinitialiser le module WiFi et le passer en mode appairage.

Étude de cas : éclairer une cuisine de 12 m²

• Le contexte : rénovation d'une cuisine rectangulaire (3m x 4m) avec une hauteur sous plafond standard de 2,50m.
• L'objectif : obtenir un éclairage fonctionnel et confortable de 300 Lux (recommandation moyenne pour plan de travail + général).
• Le calcul :

Lumens nécessaires = Surface(m²) x Lux désirés
12m² x 300 Lux = 3600 Lumens

• La configuration recommandée :

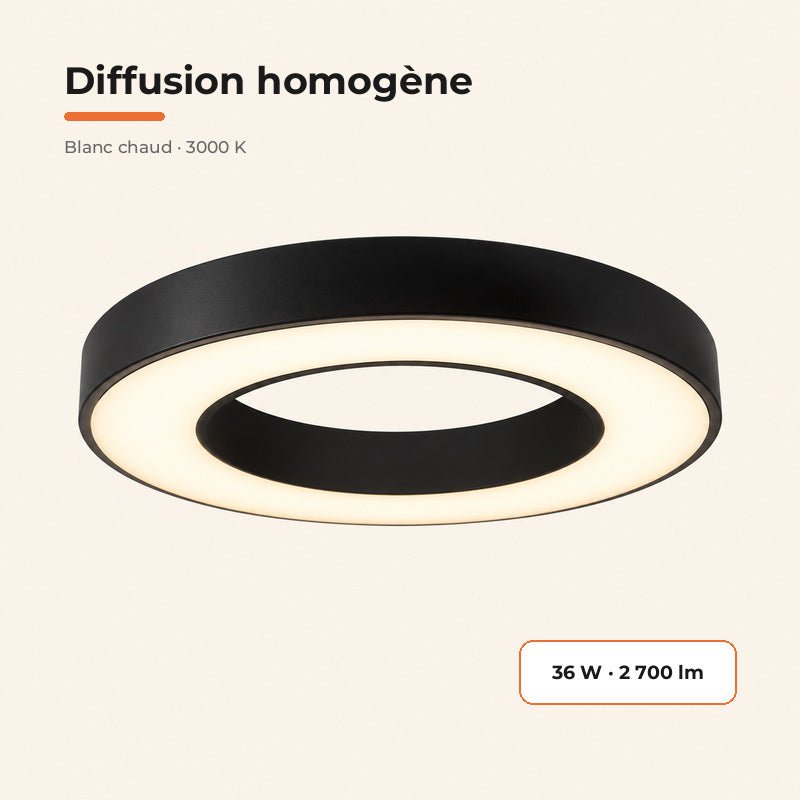

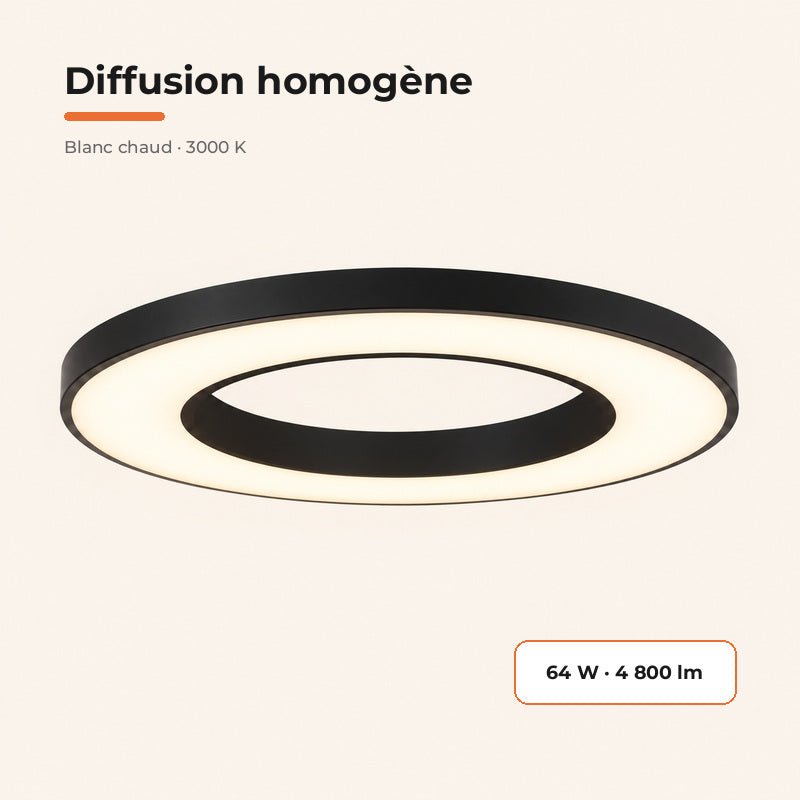

• Option 1 (plafonnier LED central) : un gros plafonnier LED rond de 36-48W (environ 3600-4800lm).
  Risque : ombres portées lorsque vous cuisinez dos à la lumière.

• Option 2 (répartie - recommandée) : 2 plafonniers de 18-24W (environ 1800-2400lm chacun).
• Implantation : placez les points lumineux dans l'axe du plan de travail (à 60-80cm du mur) pour éclairer vos mains, plutôt qu'au centre strict de la pièce.

Normes & contextes professionnels

Zone humide (salle de bain) - Norme NF C 15-100

La salle de bain est divisée en volumes.

• Volume 0 & 1 (Douche/Baignoire) : plafonnier basse tension 12V (TBTS) IP65 uniquement.
• Volume 2 (jusqu'à 60cm autour de la douche) : plafonnier Classe II et IP44 minimum obligatoire.
• Hors Volume : IP20 autorisé, mais IP44 conseillé pour la condensation.

Bureaux et Tertiaire

• UGR (taux d'éblouissement) : pour les bureaux, installez des plafonniers avec diffuseur micro-prismatique garantissant un UGR < 19.
• Code du Travail : visez 500 lux sur les plans de travail (bureaux) et 200 lux dans les zones de circulation.

Diagnostic & dépannage

Votre installation est terminée mais ne fonctionne pas comme prévu ? Consultez ce tableau de diagnostic.
