Quel éclairage ATEX choisir selon la zone à risque ?
| Critère | Zone 0 & 20 | Zone 1 & 21 | Zone 2 & 22 |
|---|---|---|---|
| Présence de l'atmosphère explosive | Permanente ou de longue durée. | Occasionnelle, en fonctionnement normal. | Rare et de courte durée. |
| Catégorie d'appareil ATEX requise | Catégorie 1 (1G / 1D). | Catégorie 2 (2G / 2D). | Catégorie 3 (3G / 3D). |
| Exemple d'implantation | Intérieur de cuves, silos et réservoirs. | Abords de vannes, points de dépotage, zones de fuite possible. | Périmètres élargis, locaux techniques bien ventilés. |
L'éclairage ATEX, une obligation en atmosphère explosible
Dès qu'une installation peut réunir un gaz, une vapeur ou une poussière combustible et une source d'inflammation, elle relève de la directive 2014/34/UE et impose des luminaires certifiés. Ces appareils prolongent un éclairage industriel classique là où le risque d'explosion interdit tout matériel standard.
Le point de départ, c'est le classement en zones établi par l'exploitant à partir de son analyse de risque : il distingue les atmosphères gazeuses (zones 0 à 2) des atmosphères poussiéreuses (zones 20 à 22). De ce classement découle directement la catégorie d'appareil à installer. Le luminaire s'y conforme, jamais l'inverse.
Décoder le marquage d'un luminaire ATEX
Mode de protection et groupe de gaz

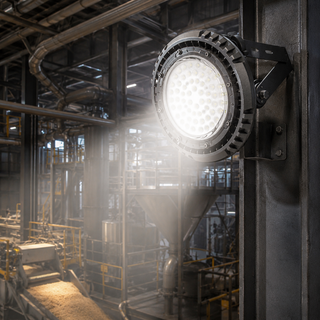

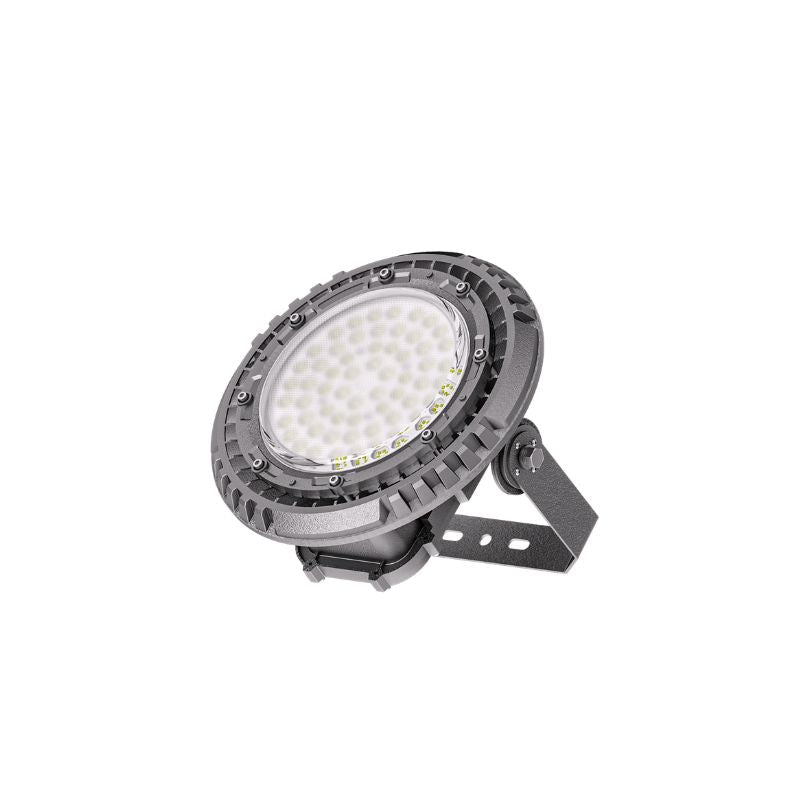

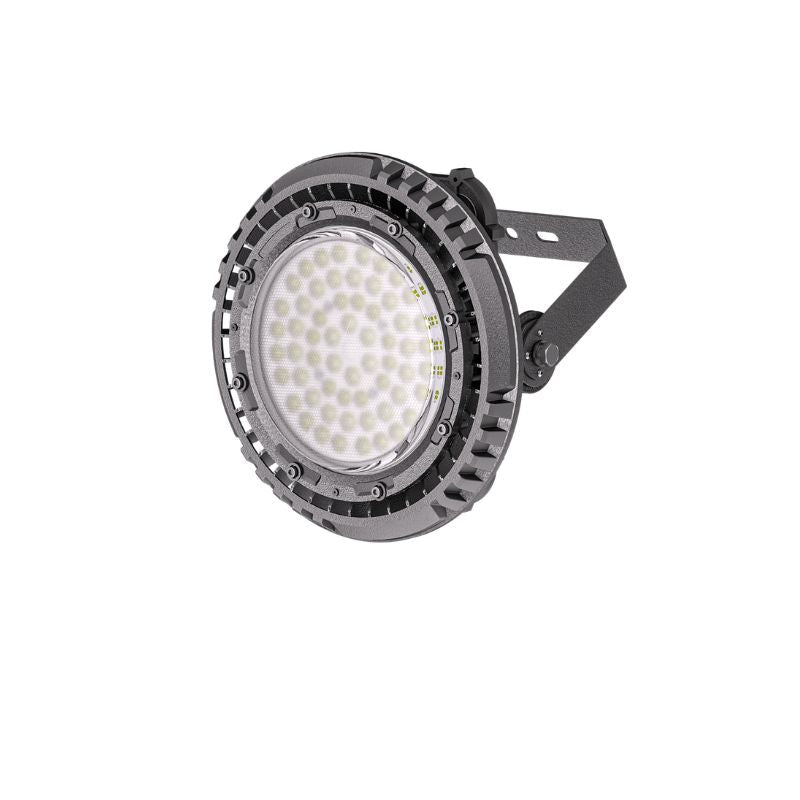

Au-delà de la catégorie, le marquage indique comment l'appareil neutralise le risque. Le code Ex db désigne une enveloppe antidéflagrante, le boîtier contient l'explosion interne, quand Ex ec (sécurité augmentée) suffit en zone 2. Le groupe de gaz suit, de IIA à IIC, ce dernier étant le plus sévère (hydrogène, acétylène). Pour une suspension en hauteur destinée à la zone 1, orientez-vous vers les cloches ATEX à enveloppe antidéflagrante.
| Segment du code Ex | Ce qu'il indique |
|---|---|
| Ex db / Ex ec | Enveloppe antidéflagrante / sécurité augmentée. |
| IIB / IIC | Groupe de gaz ; IIC le plus sévère (hydrogène, acétylène). |
| IIIC | Poussières, y compris conductrices. |
| T5 / T6 | Température de surface ≤ 100 °C / ≤ 85 °C. |
| Gb / Dc | Niveau de protection de l'appareil (EPL), gaz / poussières. |
Classe de température et niveau de protection
La classe T plafonne la température de surface sous le point d'inflammation de l'atmosphère visée : T6 impose 85 °C au maximum, la valeur la plus contraignante. Le niveau de protection de l'appareil (EPL : Gb ou Gc pour les gaz, Db ou Dc pour les poussières) complète la lecture et doit rester cohérent avec la catégorie exigée par votre zone.
Installer un éclairage ATEX dans les règles
Habilitation et raccordement

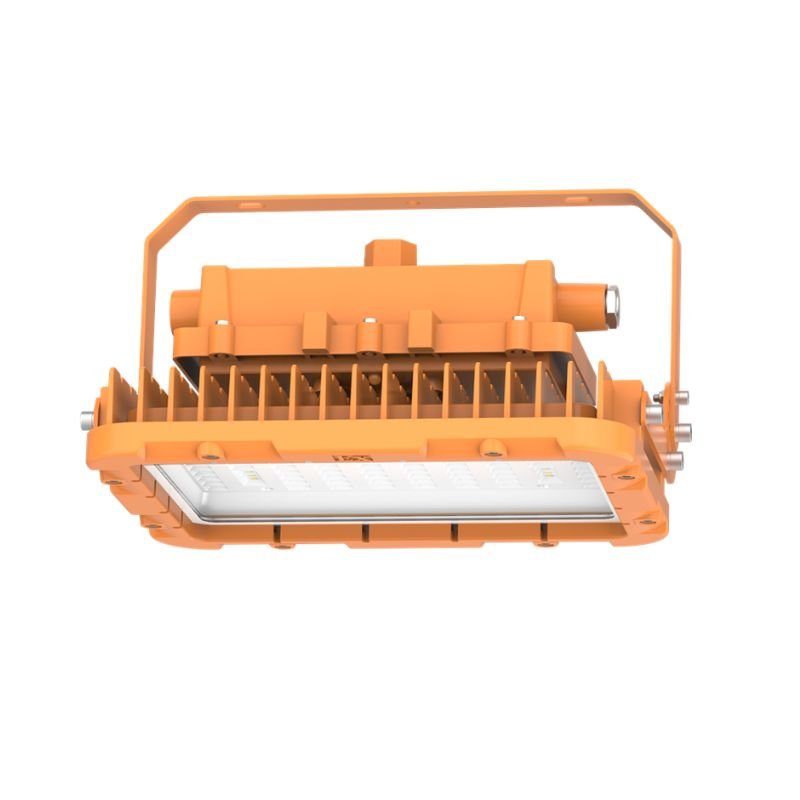

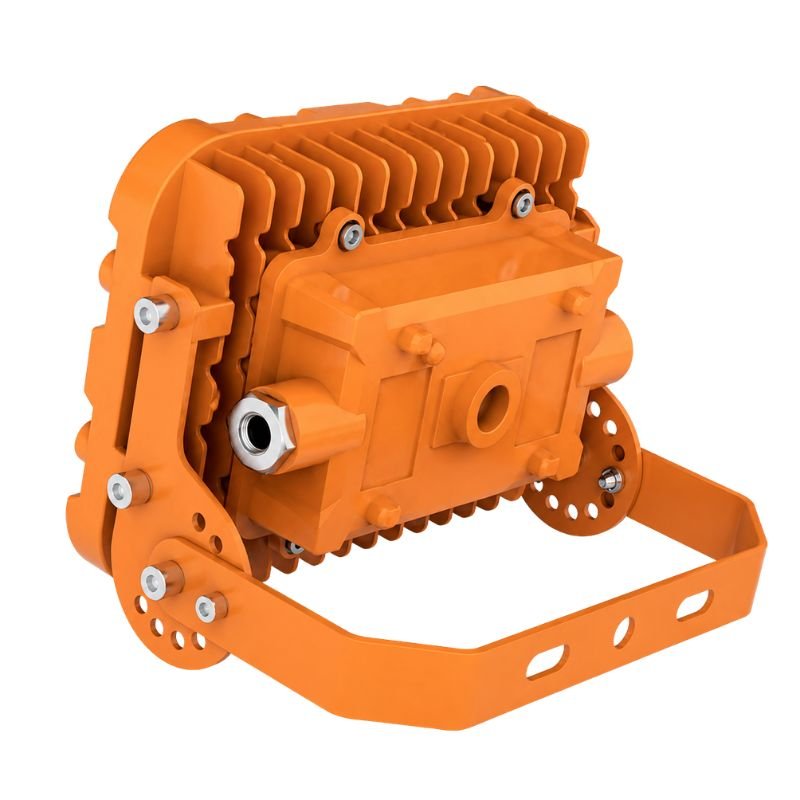

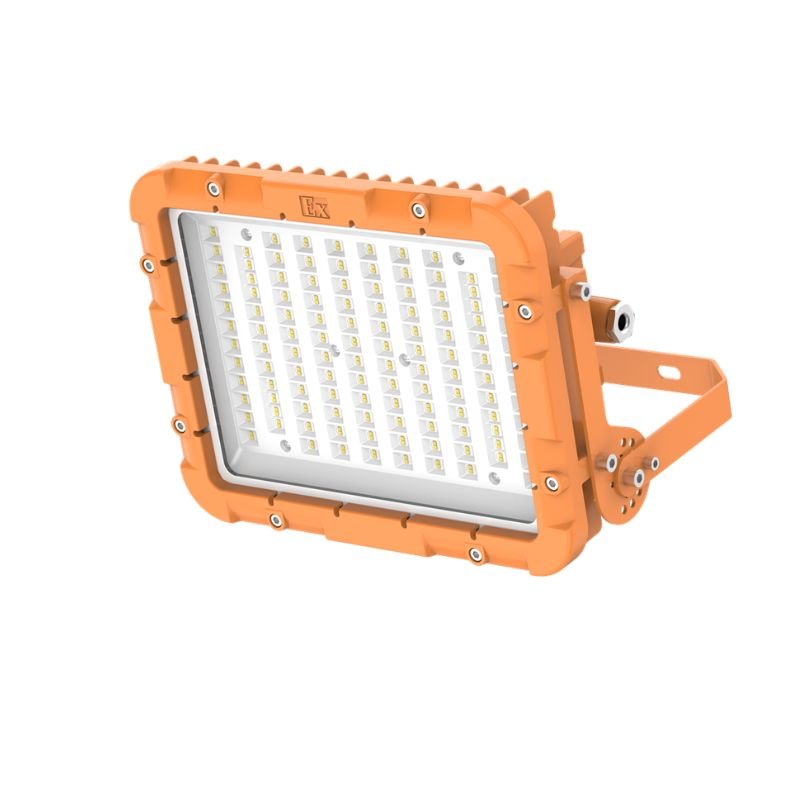

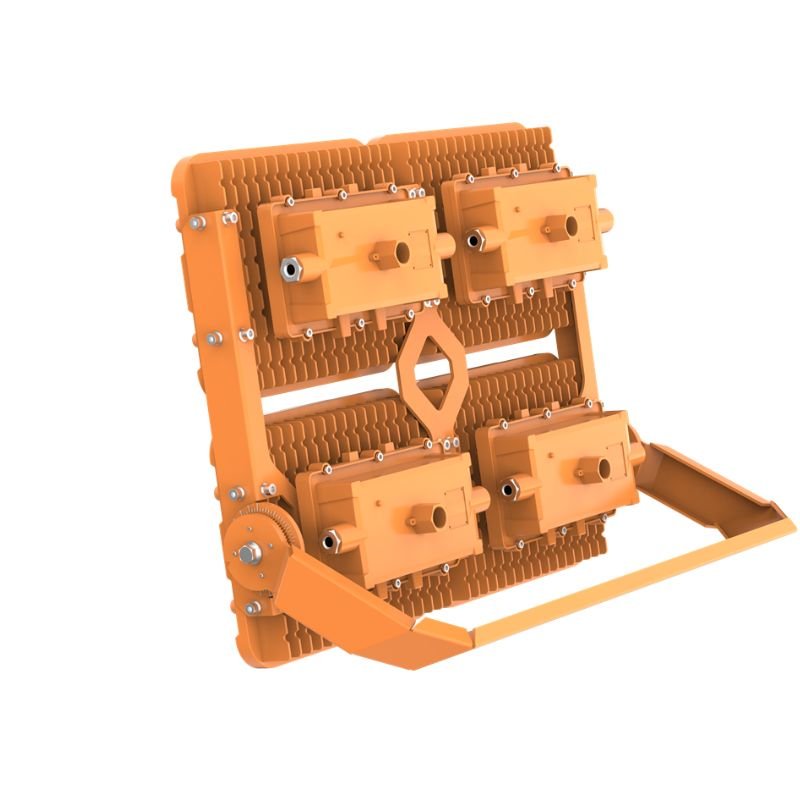

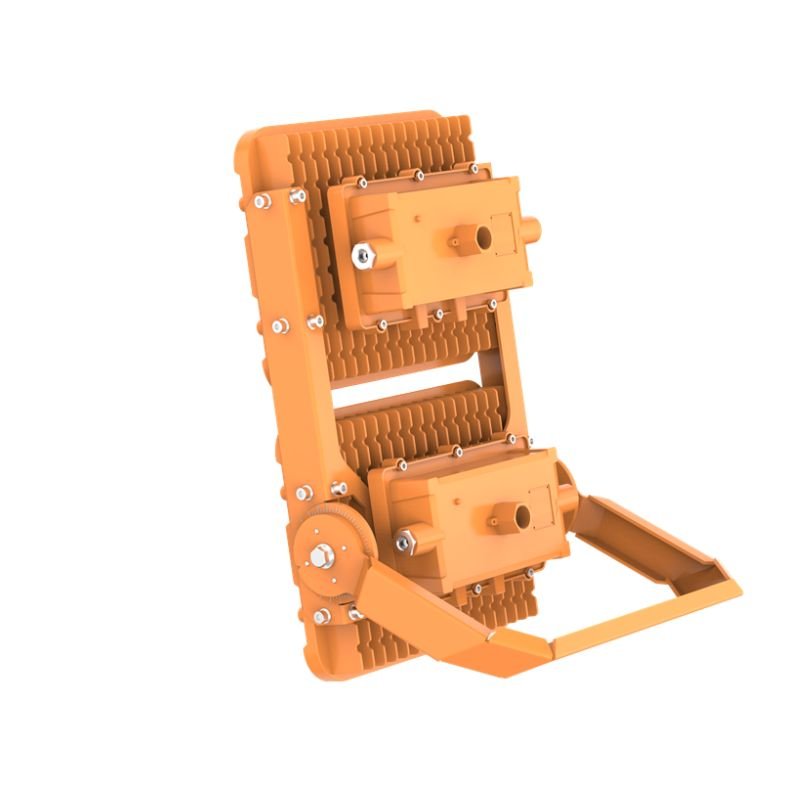

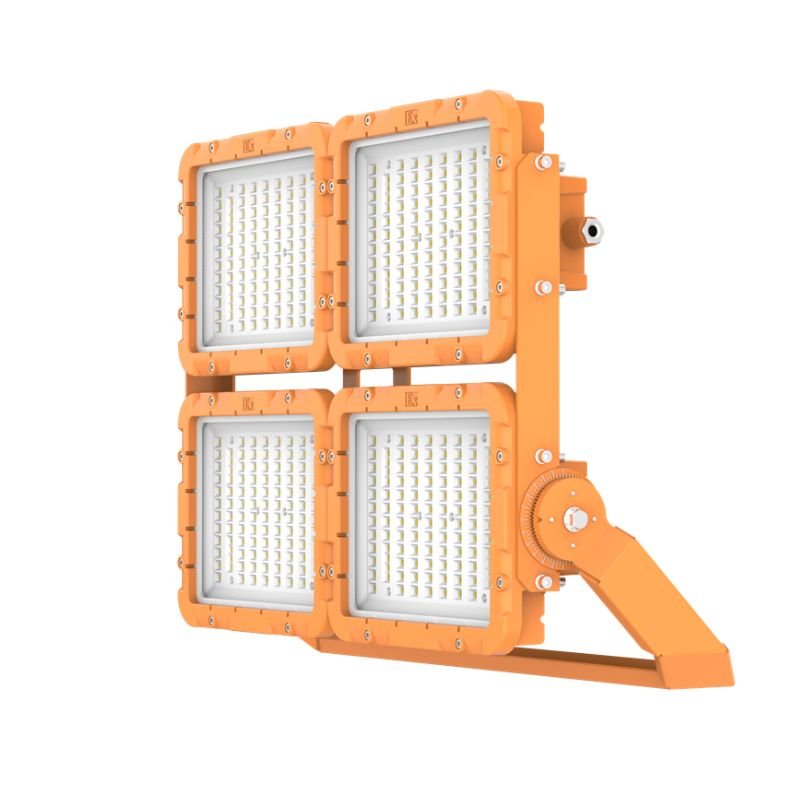

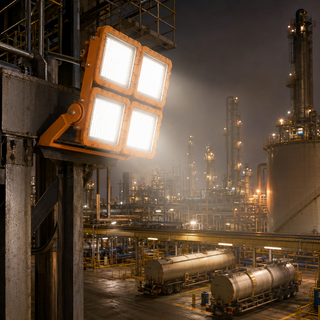

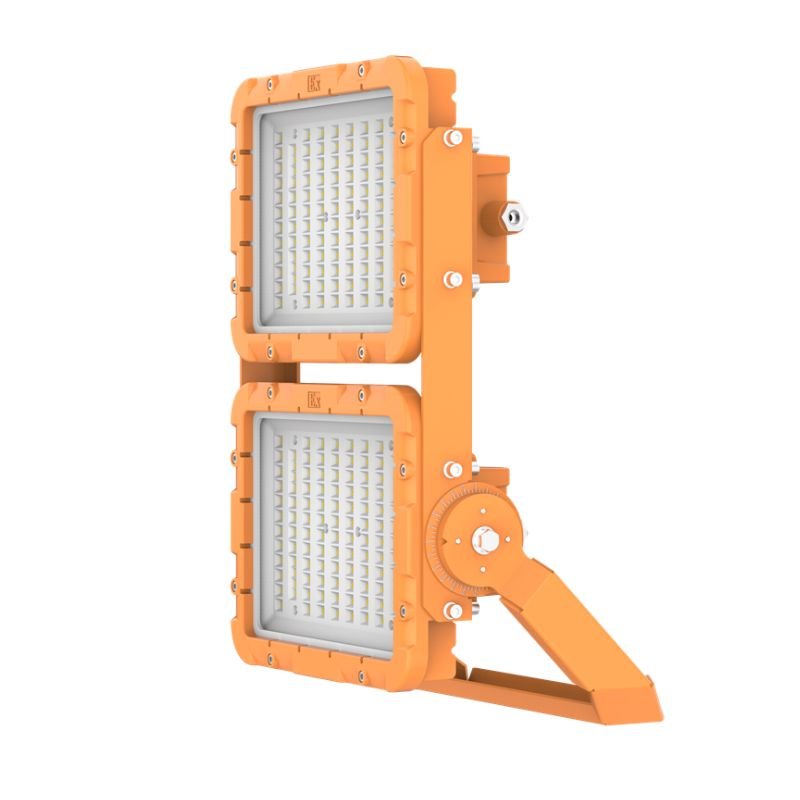

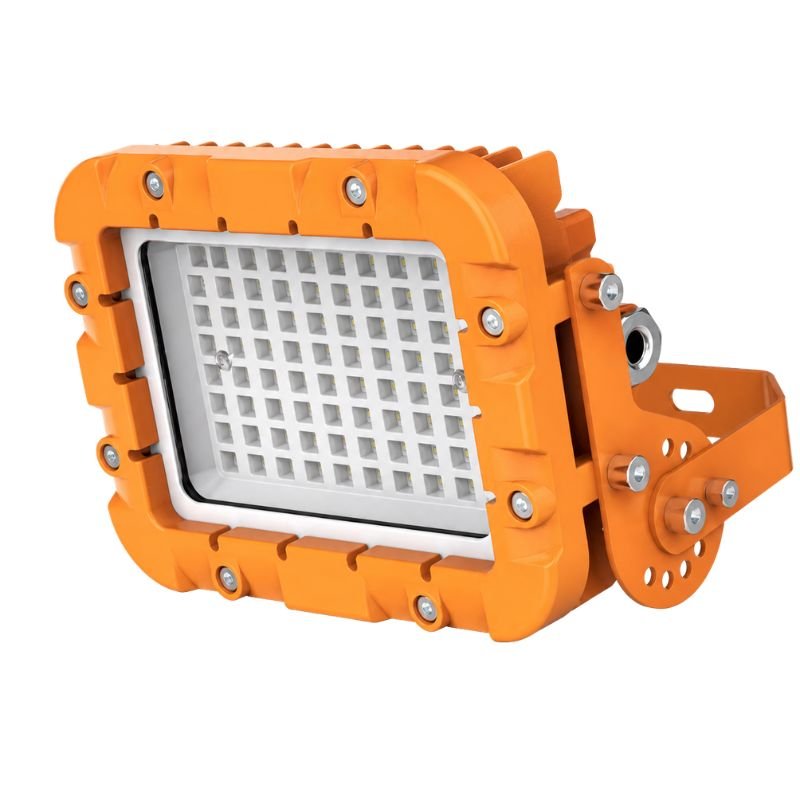

La pose relève d'un intervenant habilité selon la norme EN 60079-14 : continuité de terre vérifiée, couples de serrage contrôlés, section de câble respectée. Un appareil mal raccordé perd sa conformité même certifié d'usine ; pour l'éclairage de postes et de façades, les projecteurs ATEX orientables se fixent sur étrier.
Presse-étoupe, étanchéité et environnement

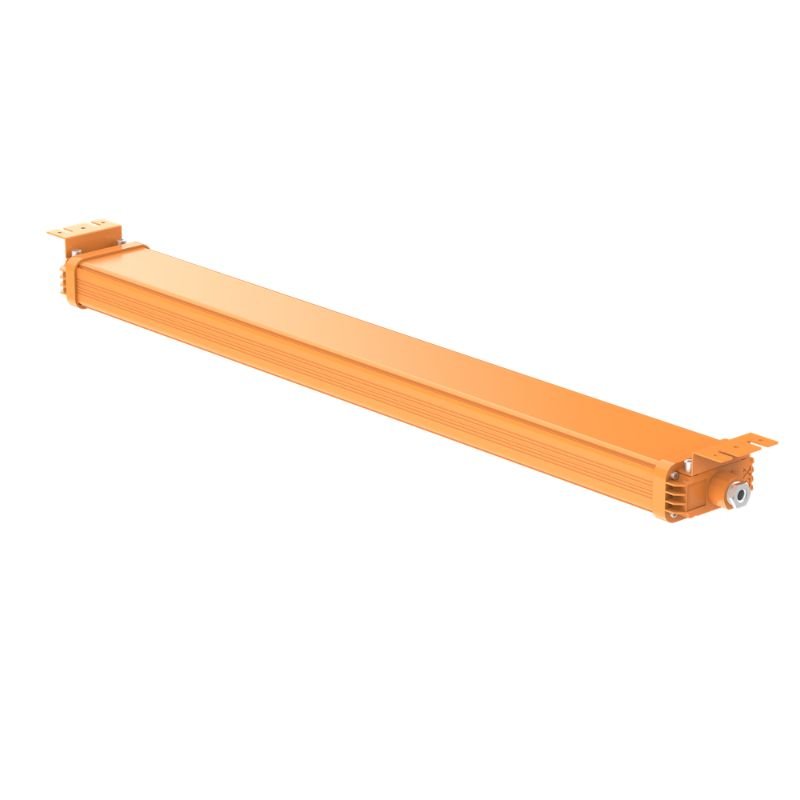

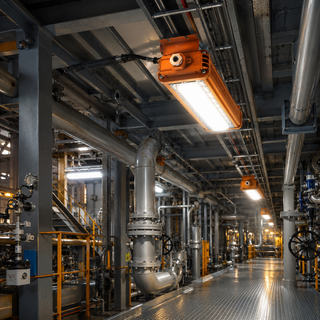

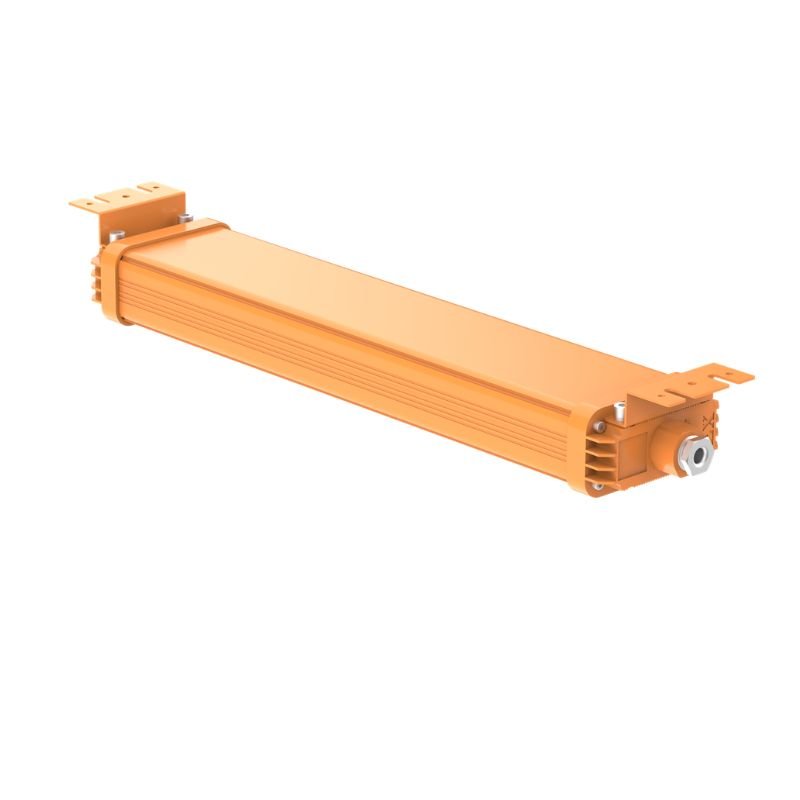

Chaque entrée de câble reçoit un presse-étoupe certifié Ex adapté au mode de protection. L'indice d'étanchéité, d'IP65 à IP66 selon les modèles, assure la tenue aux poussières et aux jets d'eau, et la plupart des appareils tiennent de −40 °C à +50 °C. Pour de longues travées, les réglettes ATEX couvrent plusieurs mètres d'un seul tenant.
SécuritéNe jamais ouvrir un luminaire ATEX sous tension en zone classée. Toute intervention (raccordement, presse-étoupe, remplacement) se fait hors tension, par un intervenant habilité, conformément à l'EN 60079-14.
Secteurs d'usage et gains d'un éclairage LED ATEX performant
Où l'éclairage ATEX est requis
Le besoin naît partout où une matière inflammable côtoie l'exploitation quotidienne. Les secteurs les plus concernés :
- Pétrochimie et raffinage : unités de traitement, dépôts d'hydrocarbures, plateformes offshore.
- Agroalimentaire : silos et stockage de céréales, meuneries, sucreries à poussières combustibles.
- Chimie et pharma : ateliers à solvants, poudres actives, cabines de peinture.
- Énergie et environnement : stations de traitement, biogaz, stockage de gaz.
Remplacer l'halogène : rendement et maintenance
Passer à la LED certifiée divise la consommation : un projecteur de 50W remplace un halogène d'environ 350W à flux comparable, et une durée de vie dépassant 100 000 h espace fortement les interventions en zone difficile d'accès. Hors zone classée, un éclairage d'entrepôts standard couvre les mêmes hauteurs sans surcoût de certification.
Conseil Pro · Marge de sécuritéUn appareil certifié pour une zone plus sévère reste admis dans une zone moins sévère (une cloche Zone 1 convient en Zone 2), jamais l'inverse. En cas de doute sur le classement, dimensionnez sur la zone la plus contraignante.
Les questions les plus fréquentes
Un éclairage ATEX doit-il être livré avec des documents de conformité ?
Oui. Chaque luminaire doit s'accompagner de son attestation UE de type et de sa déclaration UE de conformité, du marquage Ex complet gravé sur l'appareil et de sa notice d'installation. Sans ces éléments, la mise en service en zone classée n'est pas couverte.
Un éclairage ATEX certifié IECEx est-il valable en France ?
Oui, avec une réserve. Le schéma IECEx est reconnu à l'international, mais la mise sur le marché européen exige le marquage ATEX (directive 2014/34/UE) et le marquage CE. En pratique, la majorité des appareils portent la double certification ATEX et IECEx.
À quelle fréquence contrôler un éclairage ATEX ?
Planifiez une inspection périodique selon la norme EN 60079-17, à un intervalle fixé par l'exploitant et généralement ≤ 3 ans, complétée de contrôles visuels réguliers. On vérifie l'intégrité de l'enveloppe, les presse-étoupe et la continuité de terre.
Peut-on remplacer soi-même la LED ou le driver d'un luminaire ATEX ?
Non. L'appareil est certifié comme un ensemble scellé : ouvrir le boîtier, changer la source ou le driver rompt le mode de protection (Ex db / Ex ec) et annule la certification. Un composant défaillant passe par le SAV ou le fabricant.
Quelle température de couleur choisir pour un luminaire ATEX en industrie ?
Privilégiez le blanc neutre à froid, soit 4000 à 6000K, pour la vision précise et la sécurité aux postes de travail ; le blanc chaud reste réservé aux ambiances. La gamme propose plusieurs teintes par référence, à IRC Ra>80.
Un éclairage ATEX résiste-t-il aux chocs et aux vibrations ?
Oui. Boîtiers en aluminium moulé ou extrudé et optiques en verre trempé encaissent les environnements sévères ; les cloches atteignent une résistance aux chocs IK10. Les LED montées en SMD tolèrent les vibrations des sites industriels.
